AUIRS2118S

Automotive Single High Side Driver, Noninverting Input. IN Voltage Threshold 9.5V and 6.0V, Output out of phase with input.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS2118S
AUIRS2118S
データシート

Product details

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • Isolation Type
    Functional levelshift
  • Configuration
    High-side
  • Channels
    1

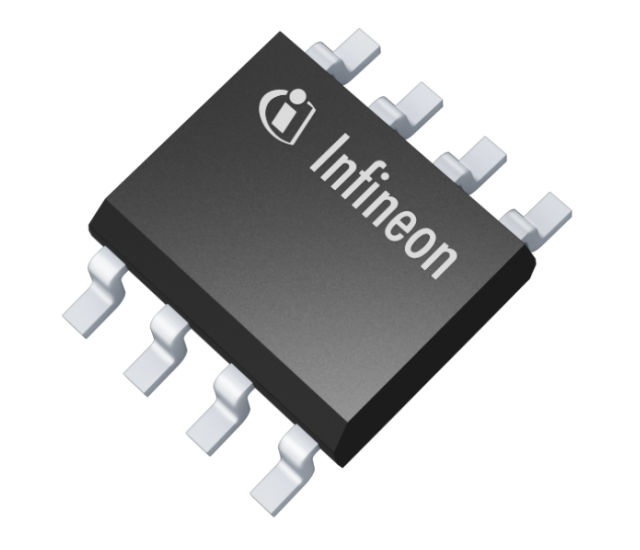

  • Package
    8-Lead SOIC
  • Turn Off Propagation Delay
    140 ns
  • Turn On Propagation Delay
    140 ns
  • Output Current (Sink)
    0.6 A
  • Output Current (Source)
    0.29 A
  • Qualification
    Automotive
  • Voltage Class
    600 V
OPN
AUIRS2118STR
製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The AUIRS2118S are high-voltage, high-speed power MOSFET and IGBT drivers. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS outputs. The output drivers feature a high pulse current buffer stage. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high- side or low-side configuration which operates up to 600 V.

用途

図

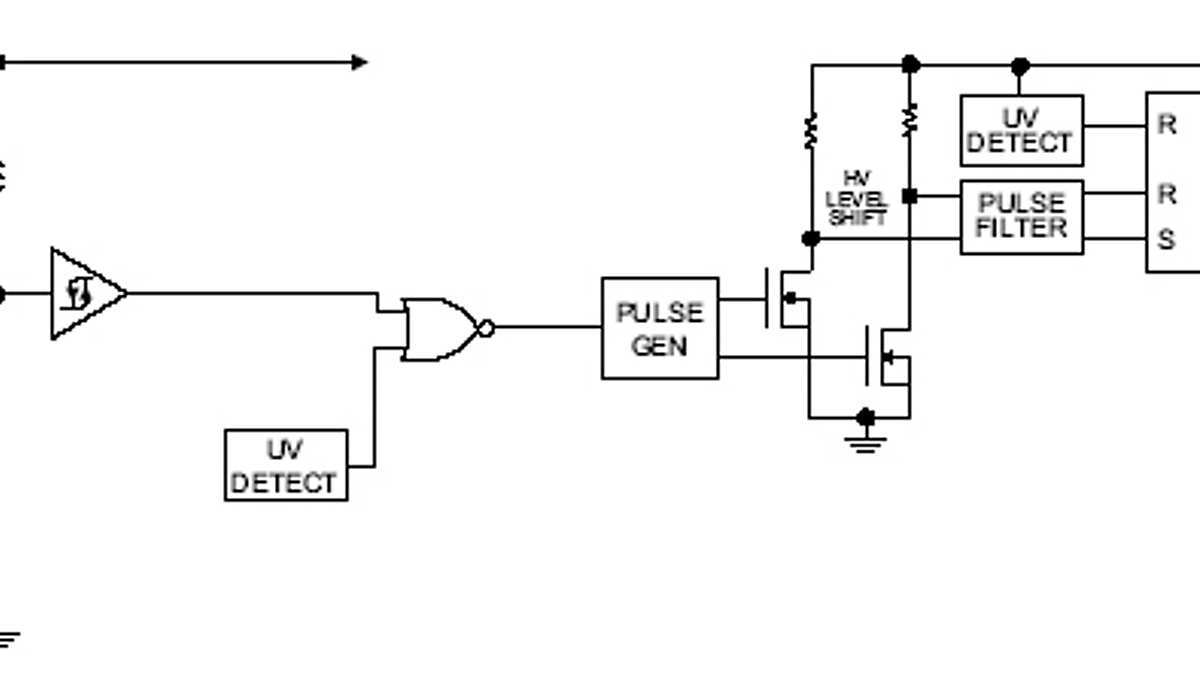

fbd-irs2118
fbd-irs2118
fbd-irs2118 fbd-irs2118 fbd-irs2118

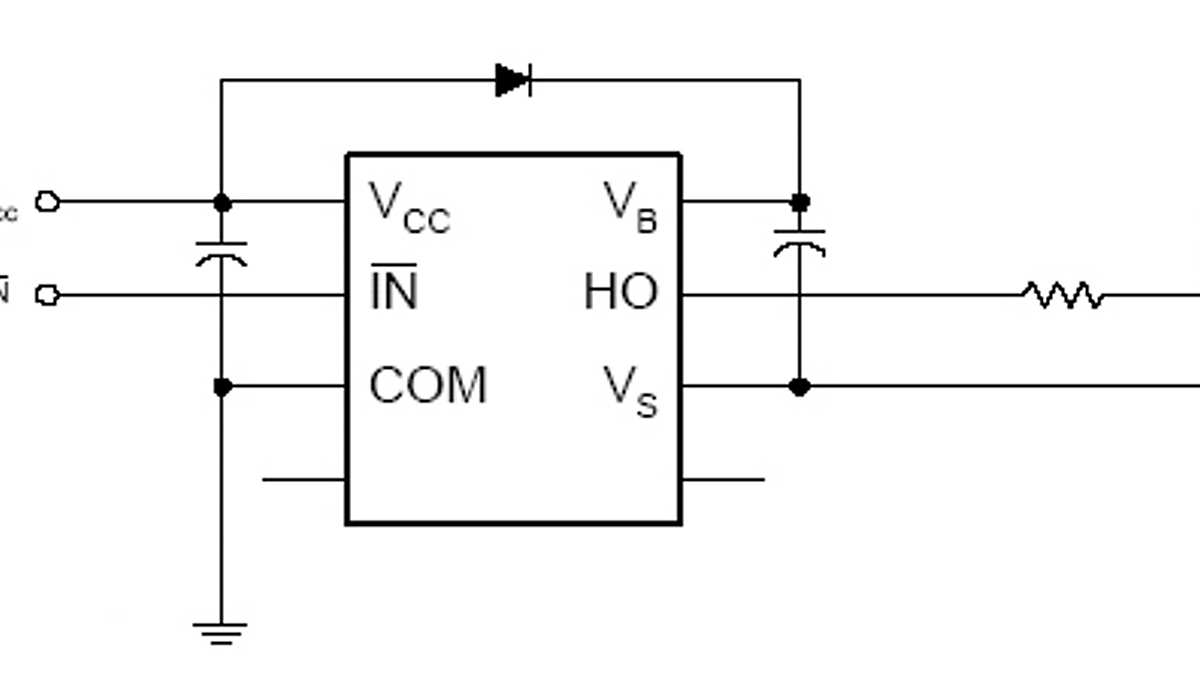

tc-irs2118 tc-irs2118 tc-irs2118
×
