AUIRS2117S
アクティブ
RoHS対応
鉛フリー

AUIRS2117S

車載用シングルハイサイドドライバ、非反転入力入力電圧閾値9.5 Vおよび6.0 V、出力は入力と同相。
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS2117S
AUIRS2117S
データシート


製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.6 V
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    8-Lead SOIC
  • 伝搬遅延オフ
    140 ns
  • 伝搬遅延オン
    140 ns
  • 出力電流 (Sink)
    0.6 A
  • 出力電流 (Source)
    0.29 A
  • 絶縁方式
    Functional levelshift
  • 認定
    Automotive
  • 電圧クラス
    600 V

推奨
OPN
AUIRS2117STR
製品ステータス active
インフィニオン パッケージ
SOIC 8N
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
組立国
MY
ウェハ製造国
DE,GB,TW
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
MY
ウェハ製造国
DE,GB,TW
AUIRS2117Sは、高電圧、高速のパワーMOSFETおよびIGBTドライバです。独自のHVICおよびラッチ耐性CMOS技術により、堅牢なモノリシック構造が可能になります。ロジック入力は、標準のCMOS出力と互換性があります。出力ドライバは、高パルス電流バッファ段を備えています。フローティング・チャネルは、最大600Vで動作するハイサイドまたはローサイド構成のNチャネル・パワーMOSFETまたはIGBTを駆動するために使用できます。

利点

  • ブートストラップ操作用に設計されたフローティングチャネル
  • +600 V
  • 負の過渡電圧に対する耐性 - dV/dt immune
  • Gateドライブ電源範囲は10V〜20V
  • 低電圧ロックアウト
  • CMOSシュミットトリガ入力、プルダウン(AUIRS2117)またはプルアップ(AUIRS2118)
  • 入力と同相(AUIRS2117)または入力と同相(AUIRS2118)から出力
  • 鉛フリー、RoHS対応
  • Automotive Qualified

アプリケーション

図

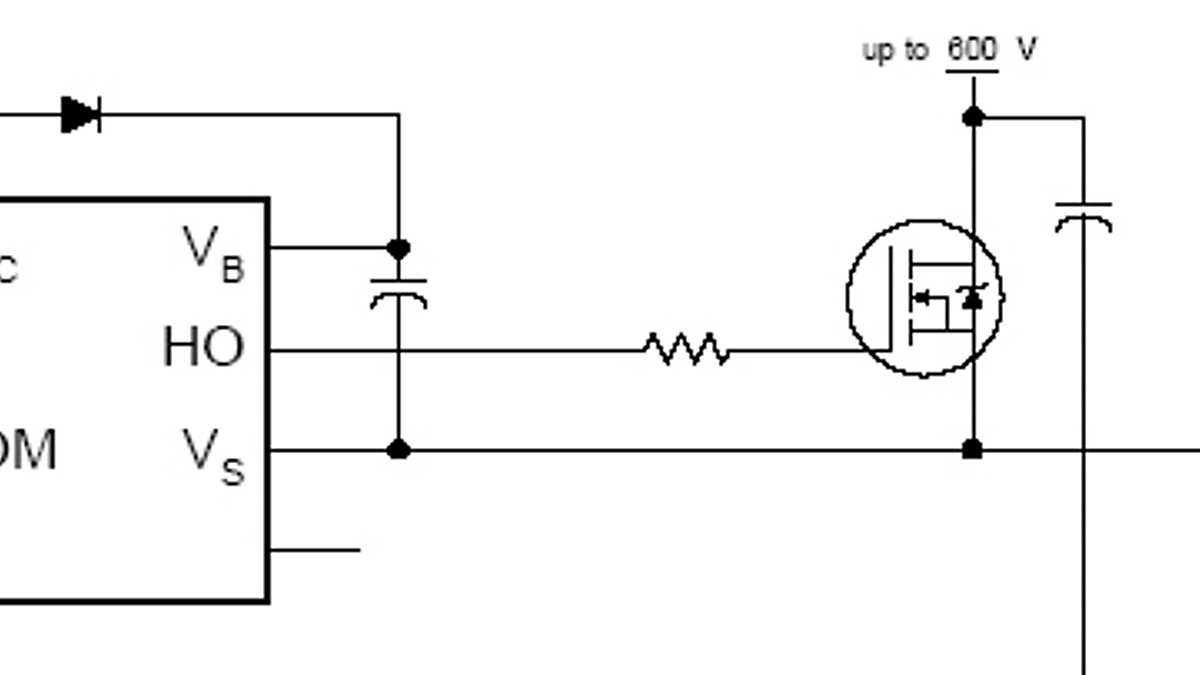

tc-irs2117
tc-irs2117
tc-irs2117

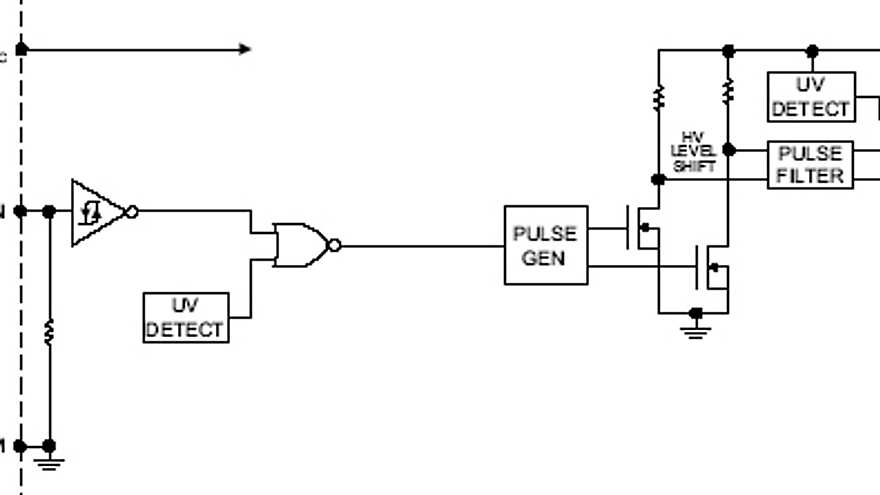

fbd-irs2117
×
