2EDN7523R

生産終了
Fast dual-channel 5A gate driver optimized for driving both standard and superjunction MOSFETs, as well as GaN power switching devices.
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDN7523R
2EDN7523R
代替品
データシート

Product details

  • VBS UVLO (Off)
    3.9 V
  • VBS UVLO (On)
    4.2 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    2

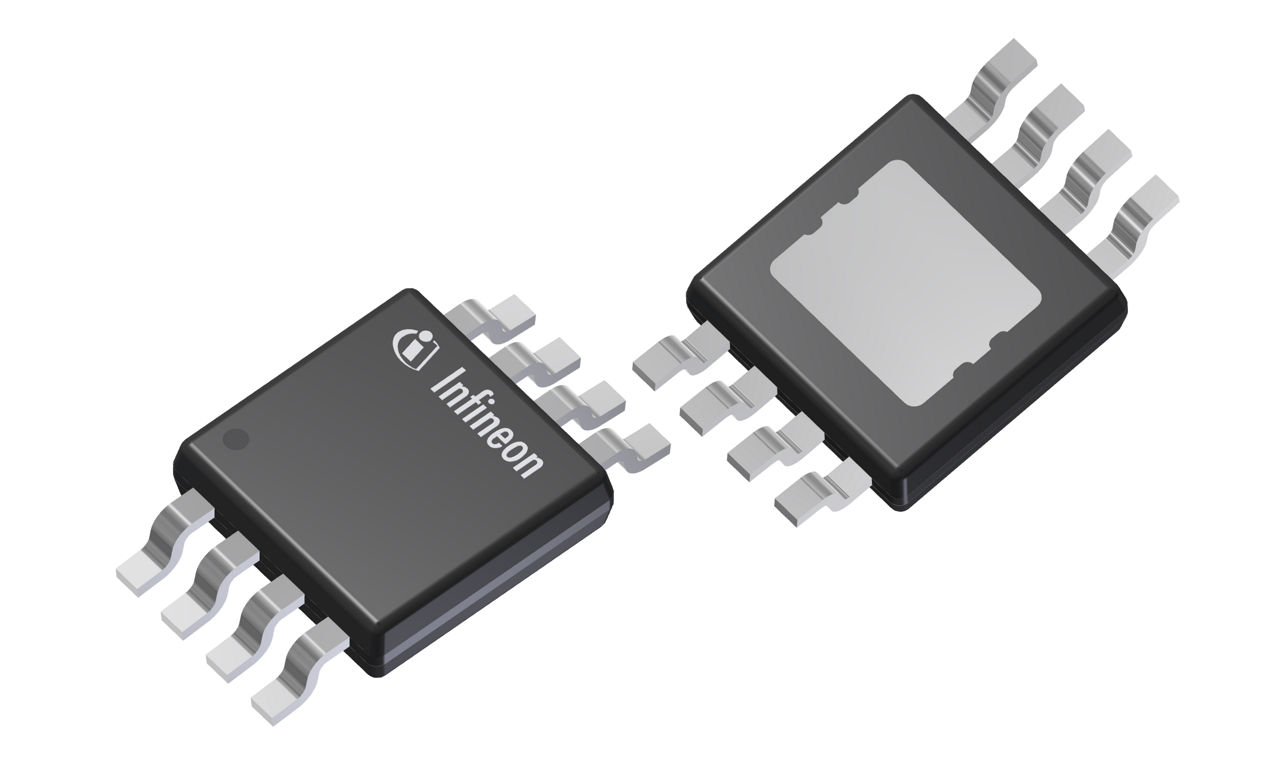

  • パッケージ
    PG-TSSOP-8
  • 伝搬遅延オフ
    19 ns
  • 伝搬遅延オン
    17 ns
  • 入力 Vcc
    4.2 V to 20 V
  • 出力電流 (Source)
    5 A
  • 出力電流 (Sink)
    5 A
  • 製品名
    2EDN7523R
  • 認定
    Industrial
  • 電圧クラス
    20 V
OPN
2EDN7523RXTMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TSSOP-8
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-TSSOP-8
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The gate driver accepts low voltage TTL and 3.3V CMOS signals (+20V to -10VDC) to prevent ground bouncing. Outputs sink/source 5A with rail-to-rail stage and low impedances. 1ns delay matching allows doubling current up to 10A by paralleling channels. Standard pin-outs and flexible logic configurations save R&D time. Available in PG-DSO-8, PG-VDSON-8, and PG-TDSSO-8 packages for improved thermal performance.

機能

  • 5A peak source/sink current
  • 5ns (typ.) rise/fall times
  • < 10ns propagation delay tolerance
  • 8V UVLO option
  • Propagation delay for both & for enable
  • -10V control and enable inputrobustness
  • Outputs robust against reverse current
  • 2 independent channels
  • < 1ns channel-to-channel miss-match
  • Industry standard pin-out and packages

利点

  • Fast Miller plateau transition
  • Fast and reliable MOSFET turn-off
  • Saves switching diodes
  • Boost drive I by concurr't switching 2ch
  • Straight-forward design up-grades
