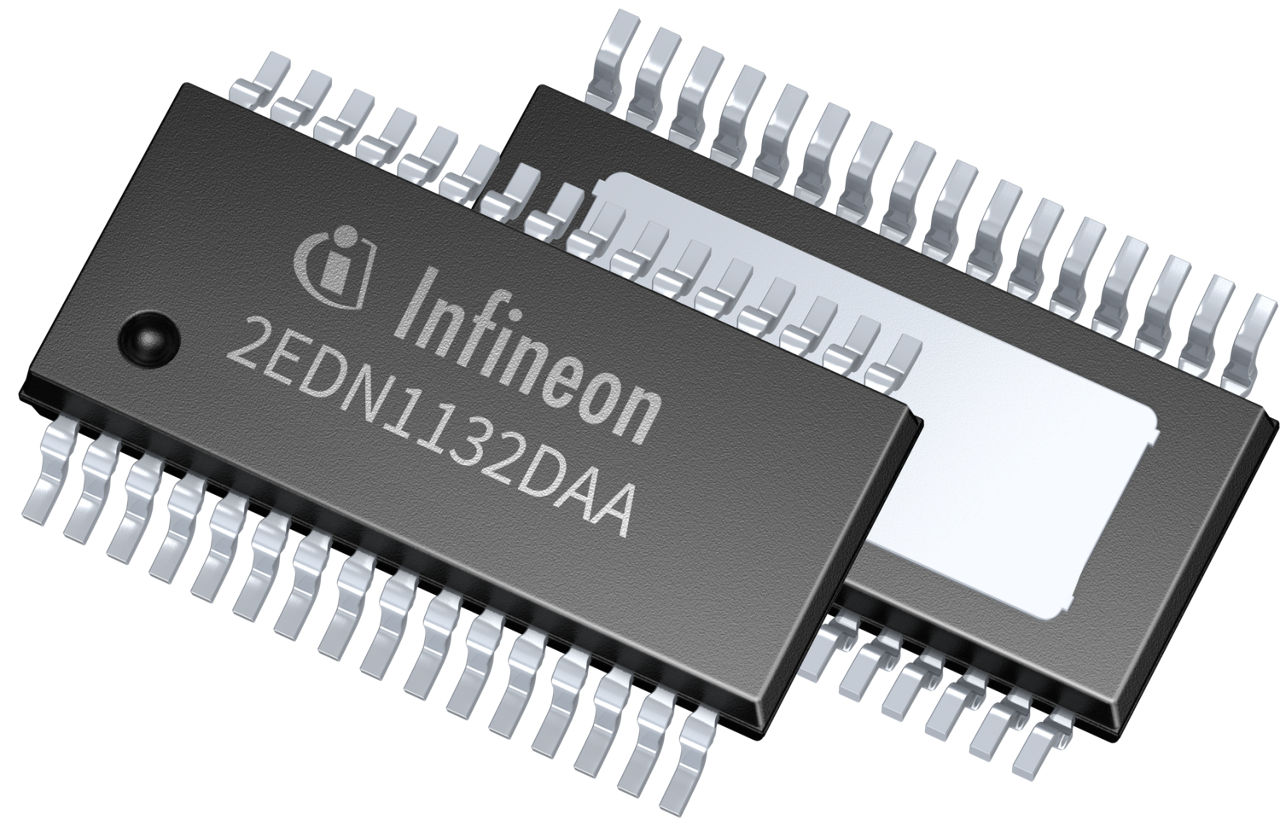

2EDN1132DAA

新規
12 V smart dual-channel high-side MOSFET gate driver with SPI enabling advanced automotive applications
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDN1132DAA
2EDN1132DAA
データシート

Product details

  • Currently planned availability until at least
    2039
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    High-side
  • チャネル
    2
  • パッケージ
    PG-TSDSO-32
  • 伝搬遅延オフ
    4200 ns
  • 伝搬遅延オン
    2100 ns
  • 入力 Vcc max
    40 V
  • 入力 Vcc min
    3.1 V
  • 出力電流 (Source)
    0.075 A
  • 出力電流 (Sink)
    0.275 A
  • 分類
    ISO 26262-compliant
  • 認定
    Automotive
  • 電圧クラス
    40 V
  • 電流検出アンプ
    2xCSA
OPN
2EDN1132DAAXUMA1
製品ステータス coming soon
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ APD 2EDN1132DAA is an ISO 26262-compliant dual-channel protected high-side MOSFET gate driver for 12 V applications. Its high digital integration allows the monitoring of many signals (such as gate, source, drain voltages) with configurable thresholds for an improved system control. The advanced feature set make it the ideal device for safe, efficient and scalable electrification for modern vehicles.

機能

  • PRO-SIL™ ISO 26262-compliant
  • Wide supply voltage range 3.1 - 40 V
  • Wire protection I²t
  • 2 independent SPI-controlled outputs
  • Drive multiple MOSFETs in parallel
  • Low power idle mode
  • Advanced diagnostics
  • Storage configuration in NVM
  • MOSFET monitoring
  • Comprehensive protection
  • TSDSO-32 package

利点

  • Supporting various 12 V applications
  • For flexible configuration
  • High current capability
  • Minimizes current consumption in key-off
  • Safe, fast and efficient operation
  • Supporting ASIL B (D)
  • Fail operational power supply
  • Can act as connection/isolation switch
  • Dependable power supply and distribution
