2EDL23I06PJ

600 V half-bridge gate driver IC with integrated bootstrap diode, over current protection, enable and fault reporting
データシート
パッケージ
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDL23I06PJ
2EDL23I06PJ
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    11.6 V
  • VBS UVLO (Off)
    10.7 V
  • VCC UVLO (On)
    12.5 V
  • VCC UVLO (Off)
    11.6 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    400 ns
  • 伝搬遅延オン
    420 ns
  • 入力 Vcc 範囲
    13 V～17.5 V
  • 出力電流 (Sink)
    2.8 A
  • 出力電流 (Source)
    2.3 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
2EDL23I06PJXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-DSO-14
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-DSO-14
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EiceDRIVER™ Compact - Optimized 600V half bridge gate driver IC with LS-SOI technology to control IGBTs

特長

  • Overcurrent comparator
  • Enable function, Fault indicator
  • Individual control circuits
  • Undervoltage supply detect. filter
  • All inputs clamped by diodes
  • Off line gate clamping function
  • Asym. undervolt. lockout thresholds
  • Insensitivity of the bridge output*
  • *to neg. transient voltages < -50 V
  • Ultra fast bootstrap diode

図

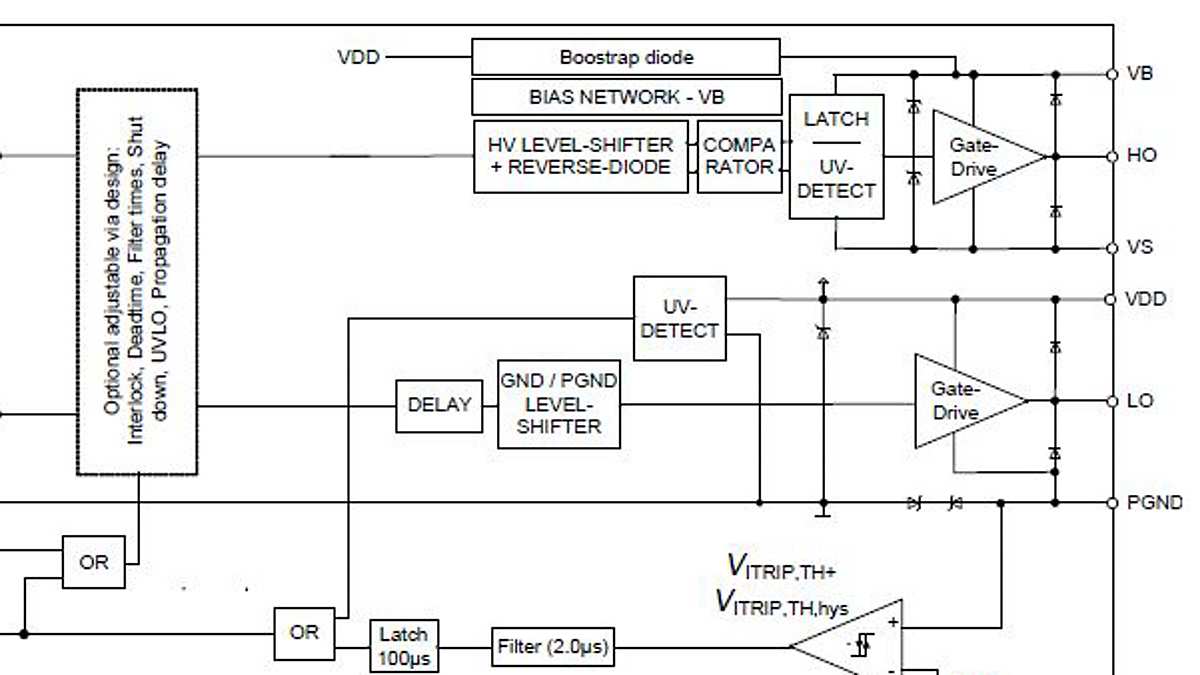

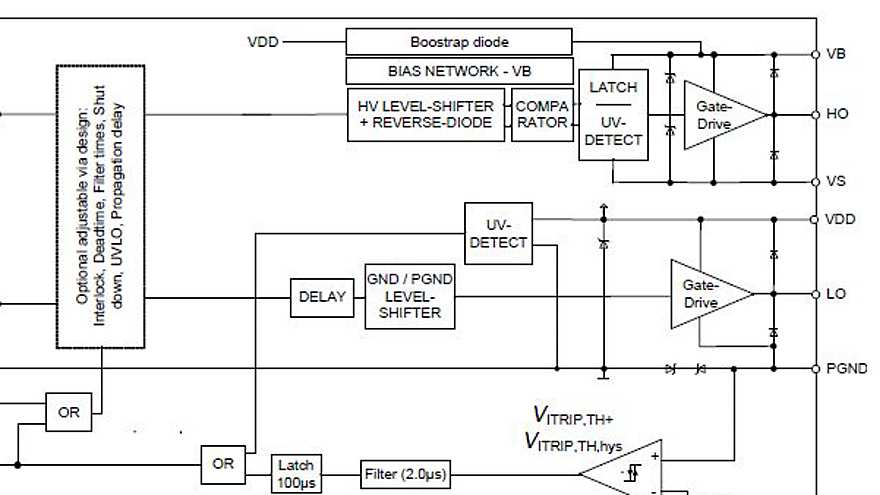

Circuit_diagram_2EDL23x06Py
Circuit_diagram_2EDL23x06Py
Circuit_diagram_2EDL23x06Py Circuit_diagram_2EDL23x06Py Circuit_diagram_2EDL23x06Py
×
