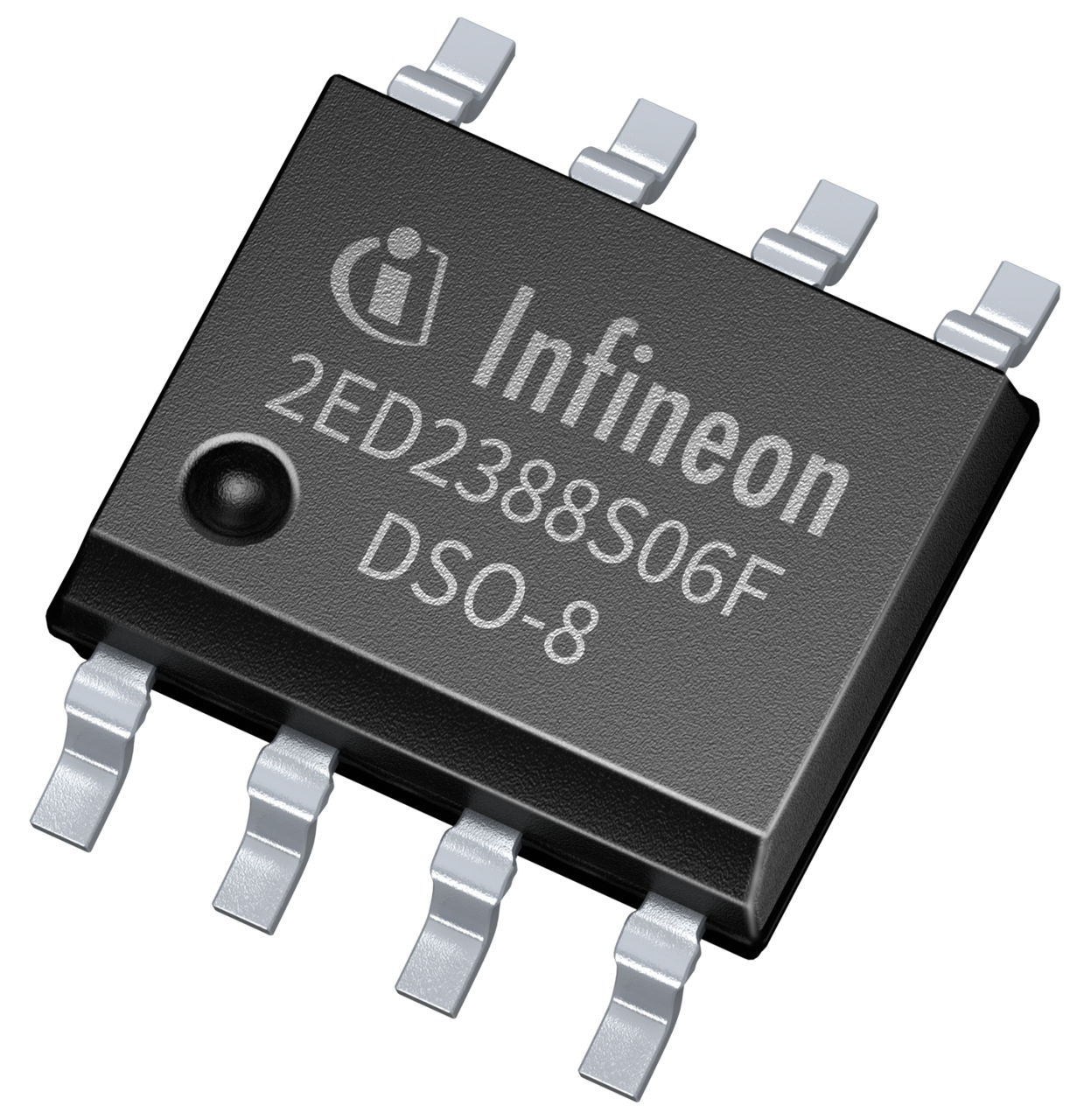

2ED2388S06F

650 V half-bridge gate driver with integrated bootstrap diode
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED2388S06F
2ED2388S06F
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    90 ns
  • 伝搬遅延オン
    90 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.29 A
  • 出力電流 (Sink)
    0.7 A
  • 認定
    Industrial
  • 電圧クラス
    650 V
推奨
OPN
2ED2388S06FXUMA2 2ED2388S06FXUMA1
製品ステータス active and preferred active
インフィニオンパッケージ
PG-DSO-8
PG-DSO-8
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 2 2
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Operating voltages (VS node) up to + 650 V
  • Negative VS transient immunity of 100 V
  • Integrated ultra-fast, low resistance bootstrap diode
  • 90 ns propagation delay
  • HIN, LIN logic input
  • Floating channel designed for bootstrap operation
  • Independent under voltage lockout (UVLO) for both channels
  • Logic operational up to –11 V on VS Pin
  • Negative voltage tolerance on inputs of –5 V
  • Maximum supply voltage of 25 V
  • 3.3 V, 5 V and 15 V input logic compatible

利点

  • Integrated bootstrap diode - space savings, reduced BOM cost, smaller PCB at lower cost with simpler design
  • 50% lower level-shift losses
  • Excellent ruggedness and noise immunity against negative transient voltages on VS pin
