2ED1323S12P

1200 V high-side/low-side gate driver IC with AMC (Active Miller Clamp), SCC (Short Circuit Clamp)
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED1323S12P
2ED1323S12P
EA.
データシート

製品仕様情報

  • VBS UVLO (Off)
    11.3 V
  • VBS UVLO (On)
    12.2 V
  • VCC UVLO (Off)
    11.3 V
  • VCC UVLO (On)
    12.2 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • チャネル
    2
  • 伝搬遅延オフ
    350 ns
  • 伝搬遅延オン
    350 ns
  • 入力 Vcc min
    13 V
  • 出力電流 (Sink)
    2.3 A
  • 出力電流 (Source)
    2.3 A
  • 製品名
    2ED1323S12P
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
2ED1323S12PXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-20
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-20
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 1200 V high-side/low-side gate driver IC with 2.3 A source, 2.3 A sink current in the sufficient creepage, clearance distance DSO-20 (300mils) package for 1200 V SiC MOSFET and IGBT power devices. The 2ED1323S12P supports Active Miller Clamp (AMC) and Short Circuit Clamp (SCC) for the best in class switching performance in the sufficient creepage/clearance distance package DSO-20. Based on the used SOI-technology there is an excellent ruggedness on transient voltages. Since the device contains no parasitic thyristor structures, the design is very robust against parasitic latch up across the operating temperature and voltage range.

機能

  • Unique thin-film (SOI)-technology
  • Floating channel for bootstrap op.
  • Max. boots. volt. (VB node) +1225 V
  • Operating voltages < + 1200 V
  • Negative VS transient vol. immunity
  • 2.3 A/2.3 A peak output source/sink
  • Integrated over-current protection
  • ± 5% high accu. reference threshold
  • Less than 1 us over-current sens
  • Integrated Active Miller Clamp
  • Integr. short circuit clamp functi.
  • Integr. ultra-fast bootstrap diode

図

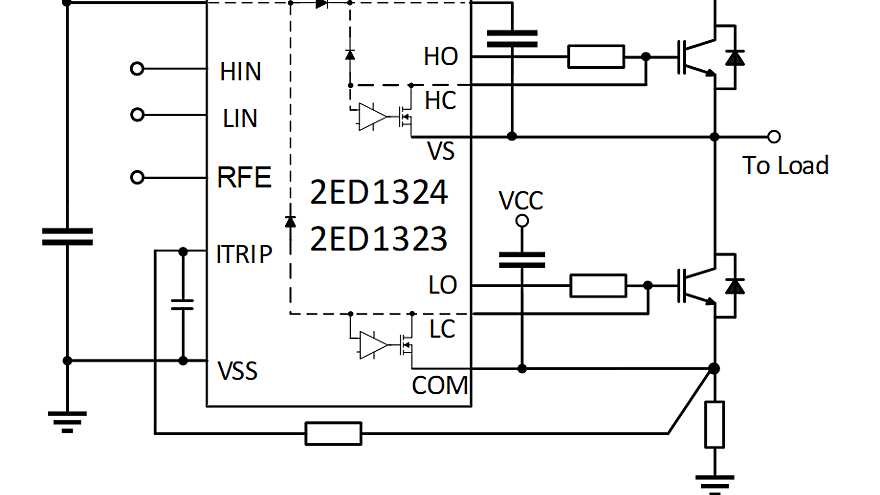

diagram_2ED1323S12P_2ED1324S12P

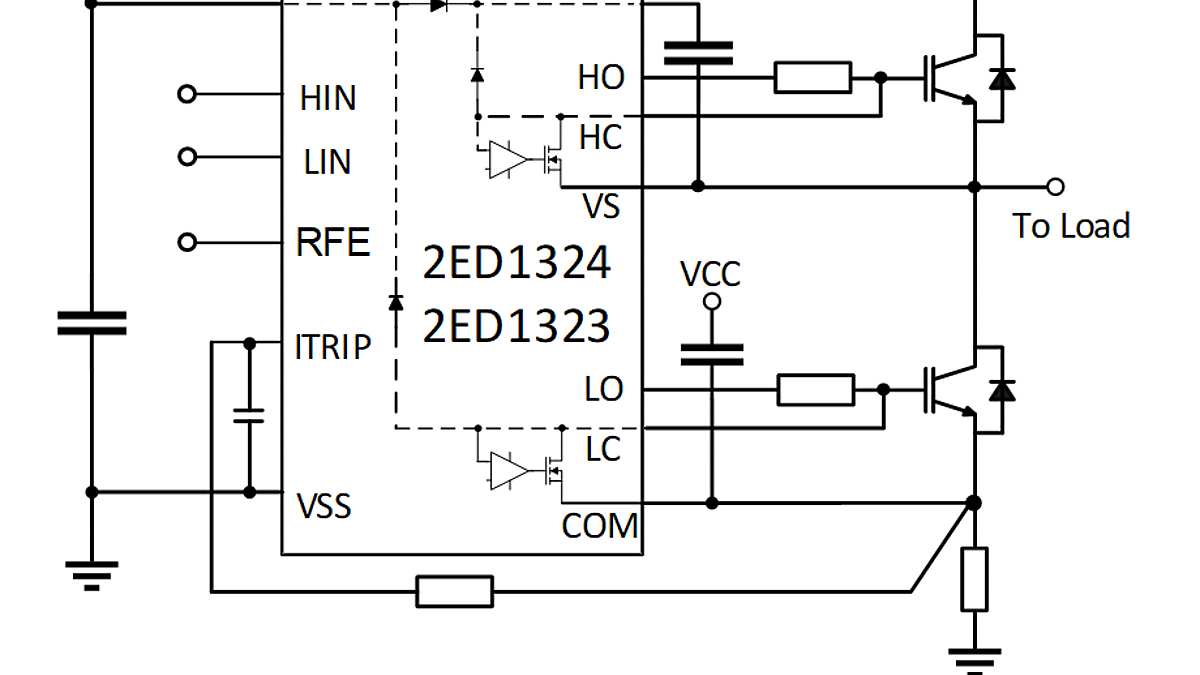

diagram_2ED1323S12P_2ED1324S12P
