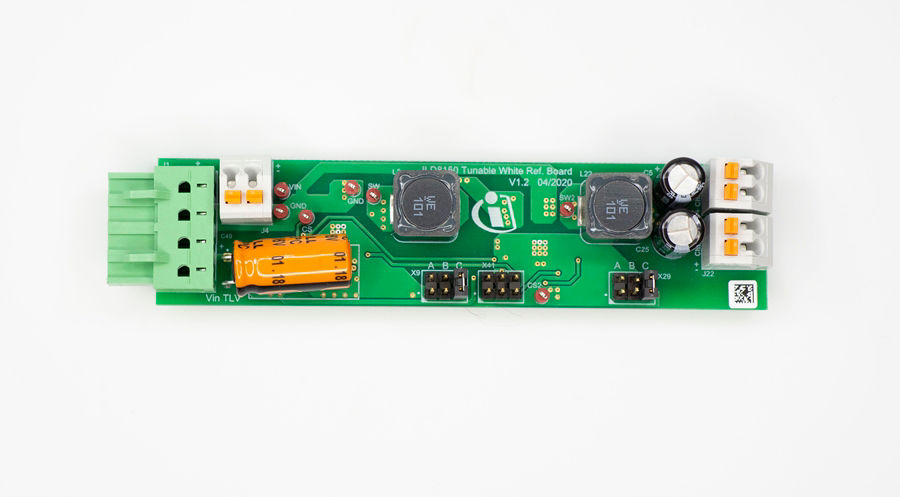

Tunable white two-channel LED driver realized with high-performance ILD8150E

アプリケーションノート

EA.

アプリケーションノート

製品詳細

P_out

120 W
トポロジー

Buck
ファミリー

Lighting ICs
ボードタイプ

Reference Board
入力タイプ

DC
出力電圧

3 V to 60 V
出力電流

0.005 A to 1 A
周波数

300 kHz to 500 kHz
寸法

130mm×25mm×17mm
対象アプリケーション

LED Lighting
製品名

REF_TW_ILD8150E_60V_1A
認定

Industrial
電源電圧

9 V to 80 V

	推奨
OPN	REFTWILD8150E60V1ATOBO1
製哝ステータス	active and preferred
インフィニオンパッケージ	--
パッケージ坝	N/A
包装サイズ	N/A
包装形態	CONTAINER
水分レベル	N/A
モイスポャーパッキン	N/A
鉛フリー	No
ポロゲンフリー	No
RoHS準拠	No
Infineon stock last updated:		EA. 在庫㝂り

製哝ステータス	Active
インフィニオンパッケージ	--
パッケージ坝	-
包装サイズ	0
包装形態	CONTAINER
水分レベル	-
モイスポャーパッキン
鉛フリー
ポロゲンフリー
RoHS対応

EA.

在庫㝂り

The design offers high efficiency, hybrid dimming down to 0.5%, and high-quality light for tunable white LED drivers. Based on the 80V LED Driver IC ILD8150E, it consists of two identical channels and one auxiliary 3.3V supply. The board operates at frequencies up to 500 kHz, with adjustable output current in the range of 250 to 1500 mA. This modular reference design is available alongside the XDPL8219 board for the primary side.

機能

Input voltage up to 80 V
Integrated MOSFET for up to 1.5 A output current
Analog dimming down to 12.5 % and PWM dimming from 12.5 % to 0.5 %
Current precision ±3 %
Soft-start, UVLO, current limitation, low-power shutdown

利点

Deep dimming performance without flicker and noise via an innovative one-pin hybrid method
High current precision leads to high light quality, also in color accuracy
Fast, stable and efficient regulation without audible noise
Easy implementation of tunable white designs
