REF-SSBD800VDCJCQJ1

Solid-state battery disconnect unit based on CoolSiC™ JFET technology for 800 V eCAV Systems
User manual

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-SSBD800VDCJCQJ1
REF-SSBD800VDCJCQJ1
User manual


製品仕様情報

  • インターフェース
    CAN
  • トポロジー
    uni-directional blocking
  • ファミリー
    CoolSiC™ JFET 1200 V, EiceDRIVER™ Compact gate driver, XENSIV™ TMR current sensor, 32-bit XMC4000 industrial microcontroller
  • ボードタイプ
    Reference design
  • 入力タイプ
    DC
  • 出力電圧 (最大)
    850 V
  • 出力電圧
    800 V
  • 動作温度 範囲
    -40 °C～65 °C
  • 対象アプリケーション
    eCAV, DC grid, ESS
  • 電源電圧 範囲
    6 V～32 V
  • 電源電圧
    24 V

OPN
REFSSBD800VDCJCQJ1TOBO1
製品ステータス coming soon
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes

製品ステータス coming soon
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
The REF-SSBD800VDCJCQJ1 is an 800 V solid-state battery disconnect unit designed for electric commercial, construction, and agricultural vehicles (eCAVs). It combines Infineon CoolSiC™ JFET technology with XENSIV™ TMR current sensing to deliver high-current switching, ultra-fast short-circuit protection, integrated monitoring, and flexible control through CAN and GUI interfaces.

特長

  • Unipolar blocking of up to 850 VDC
  • 650 A continuous current (air cooled)
  • CoolSiC™ JFET power stage
  • <2 µs short-circuit protection

利点

  • low conduction losses
  • enhanced safety
  • reliable solid-state protection
  • fast and easy evaulation

Bill of Material

ドキュメント

設計リソース

図

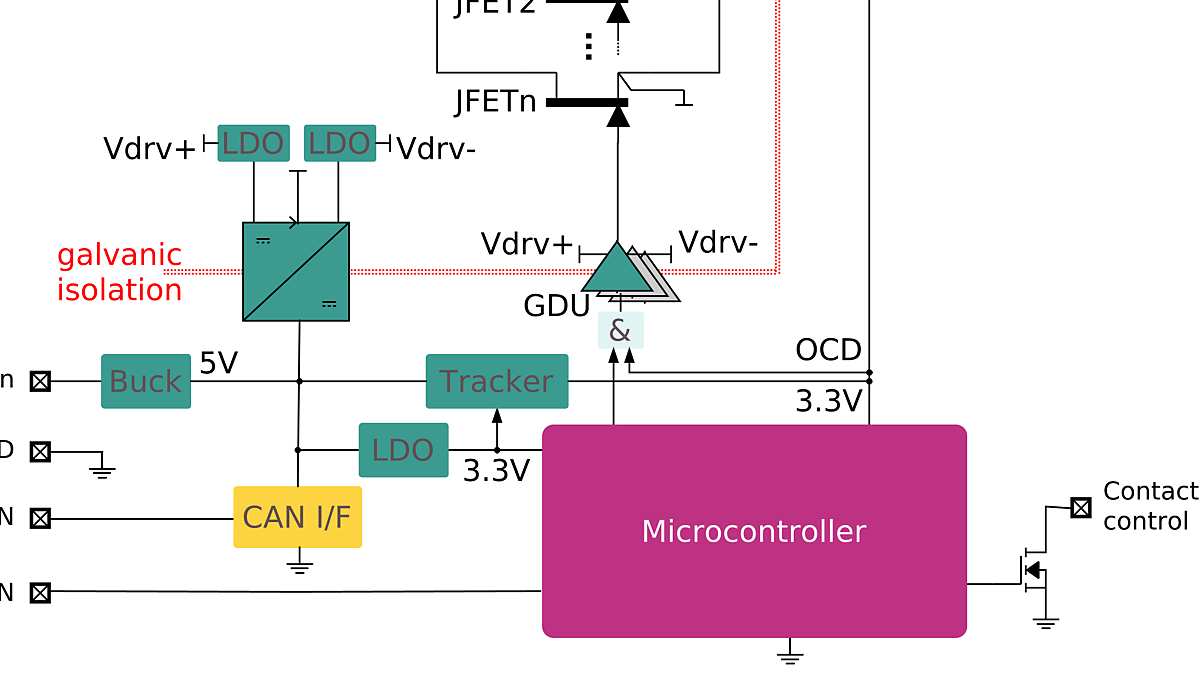

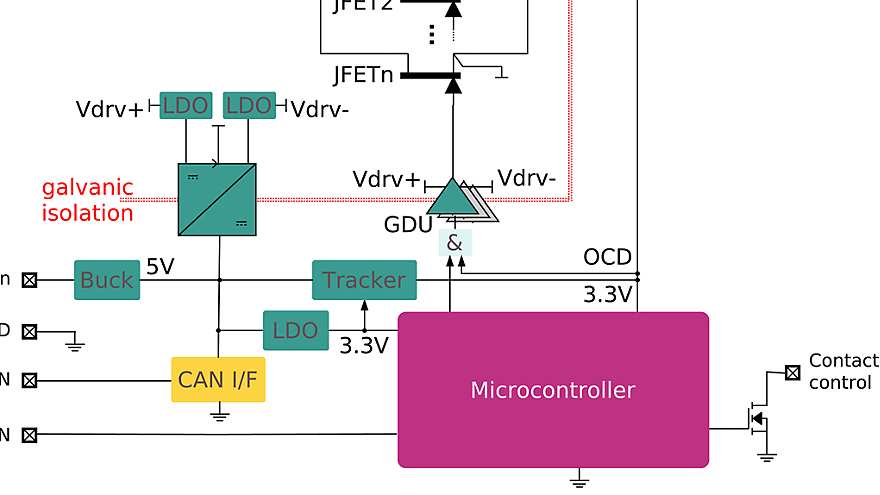

REF-SSBD800VDCJCQJ1 - Block diagram
REF-SSBD800VDCJCQJ1 - Block diagram
REF-SSBD800VDCJCQJ1 - Block diagram REF-SSBD800VDCJCQJ1 - Block diagram REF-SSBD800VDCJCQJ1 - Block diagram
×
