REF_PMG1_B2_DRP

EZ-PD™ PMG1-B2 is USB-C PD controller + buck-boost controller + battery charger + MCU reference design

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_PMG1_B2_DRP
REF_PMG1_B2_DRP


製品仕様情報

  • Pout 範囲
    750 mW～2700 mW
  • コンフィギュレーション
    CYPM1216-68LQXI, BSZ040N06LS5, IPB110P06LM
  • サブアプリケーション
    Consumer
  • トポロジー
    USB
  • ファミリー
    USB PD Controller
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC
  • 出力電圧 範囲
    5 V～9 V
  • 出力電流 範囲
    150 mA～3000 mA
  • 寸法
    101.6 mm × 68.58 mm
  • 対象アプリケーション
    Battery powered applications
  • 認定
    Consumer
  • 説明
    EZ-PD™ PMG1-B2 USB-C PD buck boost battery charger DRP reference design
  • 電源電圧 範囲
    4.5 V～60 V

推奨
OPN
REFPMG1B2DRPTOBO1
製品ステータス active and preferred
インフィニオン パッケージ LG-MADK-1
パッケージ名 N/A
梱包サイズ N/A
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
組立国
IN
ウェハ製造国
IN

製品ステータス
Active
インフィニオン パッケージ LG-MADK-1
パッケージ名 -
梱包サイズ 0
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
IN
ウェハ製造国
IN

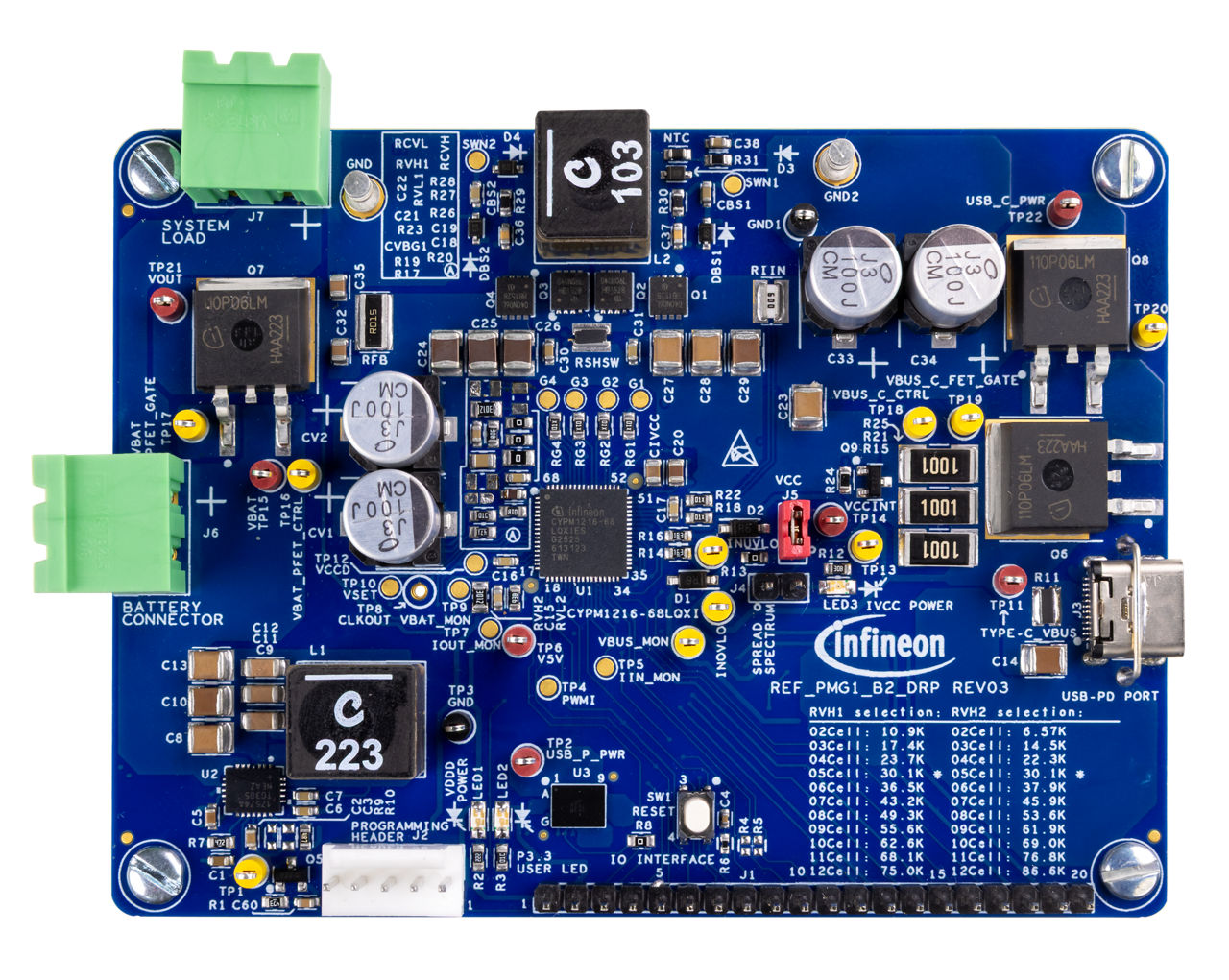

REF_PMG1_B2_DRP is an evaluation kit for EZ-PD™ PMG1-B2 USB power delivery (PD) microcontroller (MCU) with integrated buck-boost battery charger. EZ-PD™ PMG1-B2 is targeted for battery-powered applications that are powered by USB-C PD. The kit is used to sink up to 240 W and source up to 27 W. The kit can also be used to charge 2 cell-12 cell batteries, and the battery charging algorithm is implemented as part of EZ-PD™ PMG1-B2 SDK.

特長

  • USB-C PD 3.2 sink up to 240 W
  • USB-C PD source up to 27 W
  • Support 2S-12S battery cell
  • Battery charging controller
  • USB-C PD controller
  • MCU, flash, DC-DC buck-boost
  • 128 KB Flash and 8 KB SRAM
  • I2C, SPI, and UART
  • ADCs
  • GPIOs
  • System protections (OVP, OCP, SCP, OTP)
  • SDK and code examples

利点

  • Highly integrated solution
  • Single-chip PD MCU + buck-boost charger
  • Fully programmable and flexible MCU
  • Highly configurable cell numbers
  • Integrated hardware protections
  • Support for CC mode charging
  • USB-PD 3.2 compliant software stack
  • ModusToolbox™ Tool chain
