Active and preferred
RoHS準拠

REF-MHA0K2IMC101T

Integrated turnkey reference design for rotary fridge compressor drives
ユーザーマニュアル
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-MHA0K2IMC101T
REF-MHA0K2IMC101T
EA.
ユーザーマニュアル

製品詳細

  • アプリケーション
    Home Appliances
  • インターフェース
    iMOTION Link, AC Line, Motorphase
  • トポロジー
    Full Bridge Inverter
  • ファミリー
    iMOTION™ Motor Control ICs
  • ボードタイプ
    Reference Board
  • 入力電圧
    220 V
  • 入力電圧範囲
    165 - 265 V
  • 寸法
    78x78x46 mm
  • 製品名
    REF-MHA0K2IMC101T
  • 認定
    Industrial
推奨
OPN
REFMHA0K2IMC101TTOBO1
製哝ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ N/A
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り
The REF-MHA0K2IMC101T is a easy-to-use solution for efficient control of refrigerator compressors. The iMOTION™ IMC100 motor controller IMC101T-T038 offers a turnkey motor control where the CIPOS™ Micro 600 V, 6 A three-phase IPM (IM241-L6S1B) provides a high integration level. This design can easily be copied to final mass-production boards and therefore enables faster time to market. This board is the successor board from REF_FRIDGE_C101T_IM231.

機能

  • 200 W max. power without heat-sink
  • CIPOS™ Micro IPM based on Reverse Conducting IGBT Gen 2 (RCD2)
  • Accurate overcurrent protection (±5 %) and built-in temperature sensor
  • MCE2.0 firmware Class B pre-certified (IEC60335)

利点

  • Turnkey motor control based on iMOTION™ controller with Motion Control Engine (MCE 2.0)
  • High speed accuracy of +/- 0.6% and vibration suppression with torque compensation
  • High integration based on IM241-L6S1B with built in overcurrent protection and UL certified temperature sensor

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

Block-diagram-REF-MHA0K2IMC101T
Block-diagram-REF-MHA0K2IMC101T
Block-diagram-REF-MHA0K2IMC101T Block-diagram-REF-MHA0K2IMC101T Block-diagram-REF-MHA0K2IMC101T

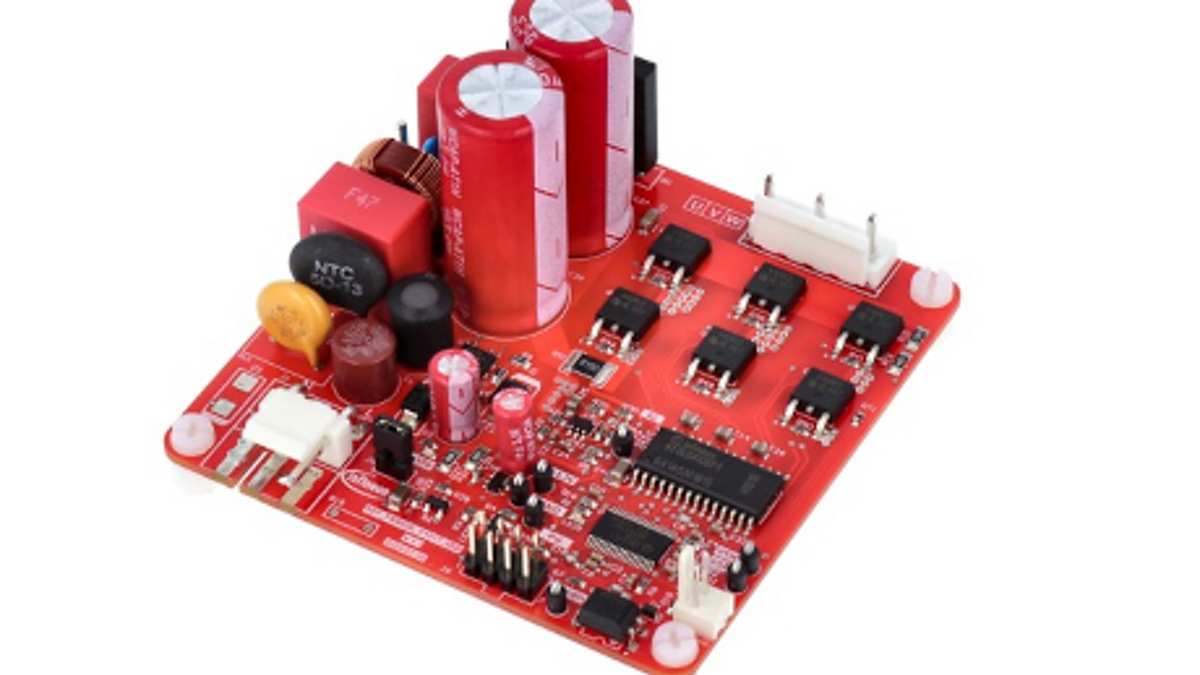

REF-Fridge-C101T-6ED REF-Fridge-C101T-6ED REF-Fridge-C101T-6ED

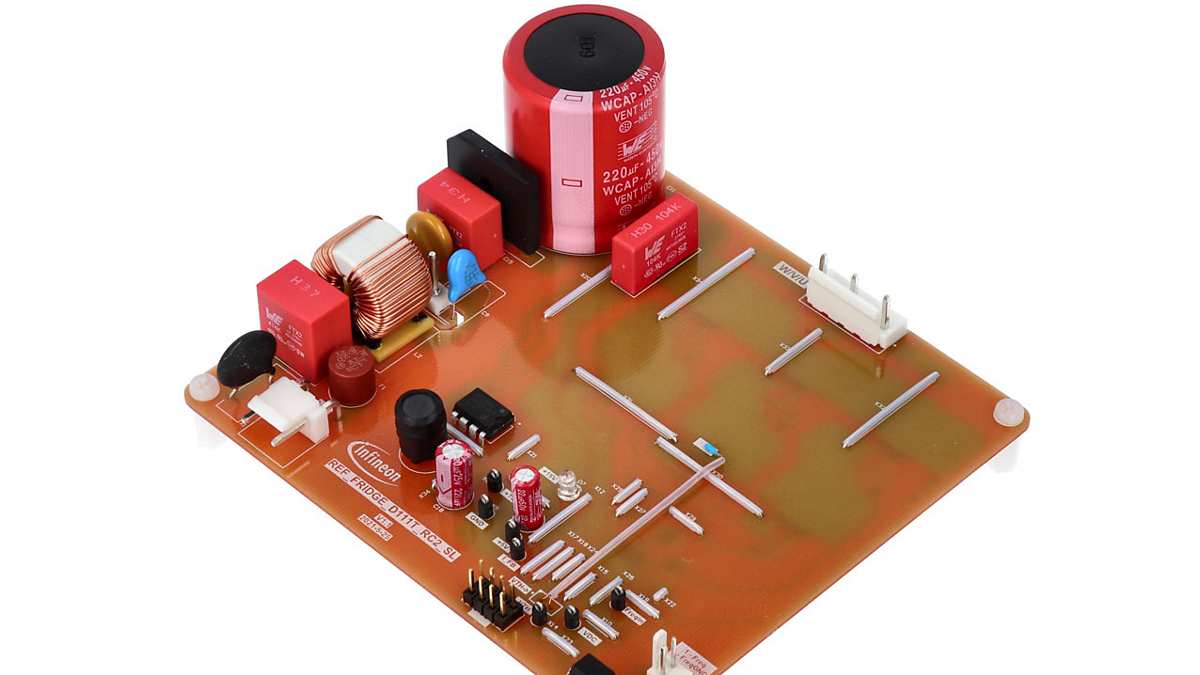

REF-Fridge-D111T-RC2-SL-4 REF-Fridge-D111T-RC2-SL-4 REF-Fridge-D111T-RC2-SL-4

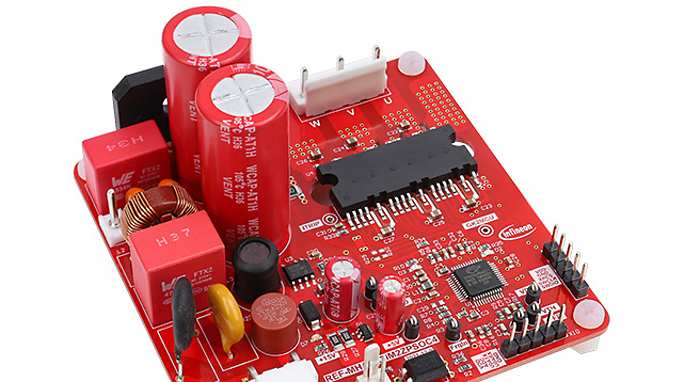

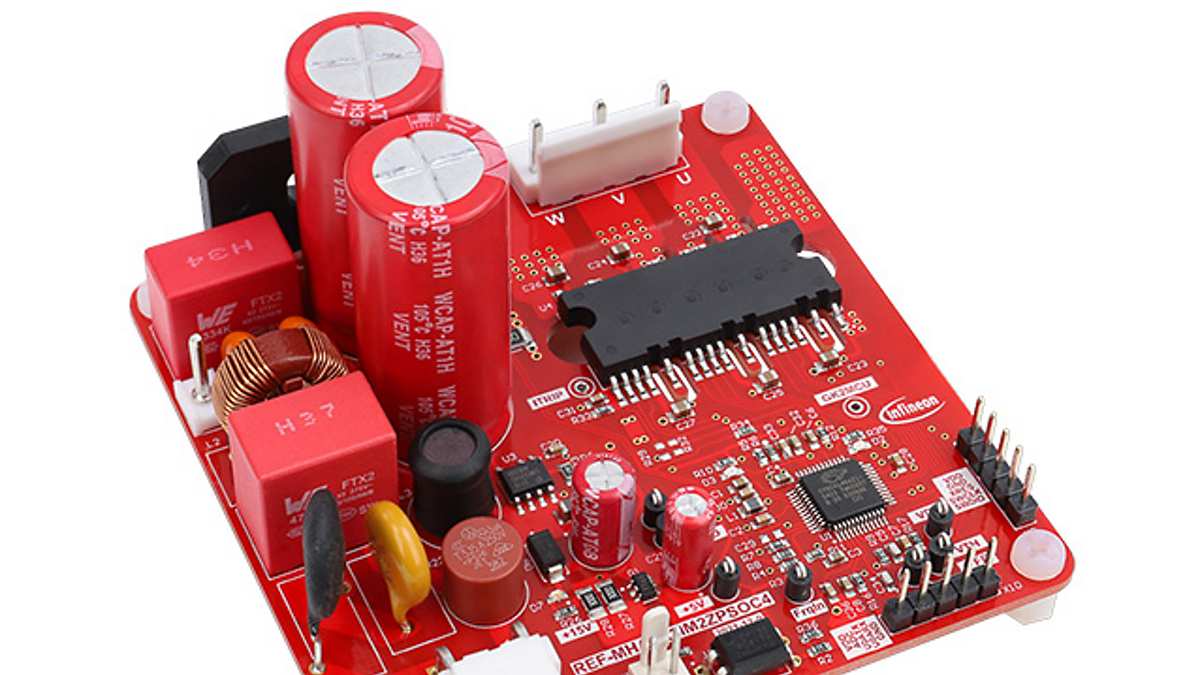

REF-MHA0K2IM2ZPSOC4 REF-MHA0K2IM2ZPSOC4 REF-MHA0K2IM2ZPSOC4

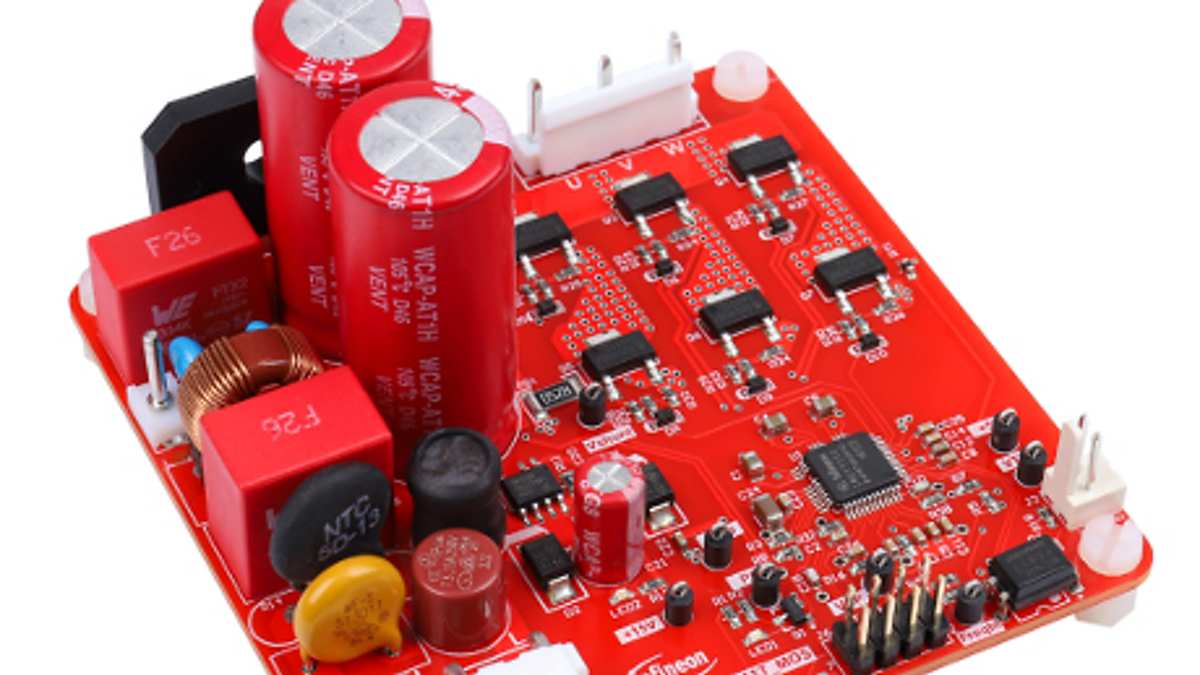

REF-Fridge-d111t-mos REF-Fridge-d111t-mos REF-Fridge-d111t-mos
×
