REF_FRIDGE_D111T_RC2_SL

Reference board for efficient control of rotary fridge compressor drives powered by IMD111T motor control IC and RC-D2 IGBT
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_FRIDGE_D111T_RC2_SL
REF_FRIDGE_D111T_RC2_SL
EA.
ユーザーマニュアル

製品詳細

  • サブアプリケーション
    Motor drive inverter
  • トポロジー
    3 phase motor drive
  • ファミリー
    IGBT Discrete, iMOTION™ Motor Control ICs
  • ボードタイプ
    Reference Board
  • モーターパワー max
    250 W
  • 入力タイプ
    AC
  • 寸法
    115x105x40
  • 対象アプリケーション
    Refrigerator, Other home appliances
  • 製品名
    REF_Fridge_D111T_RC2_SL
  • 認定
    Industrial
OPN
REFFRIDGED111TRC2SLTOBO1
製品ステータス not for new design
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ N/A
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 0
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

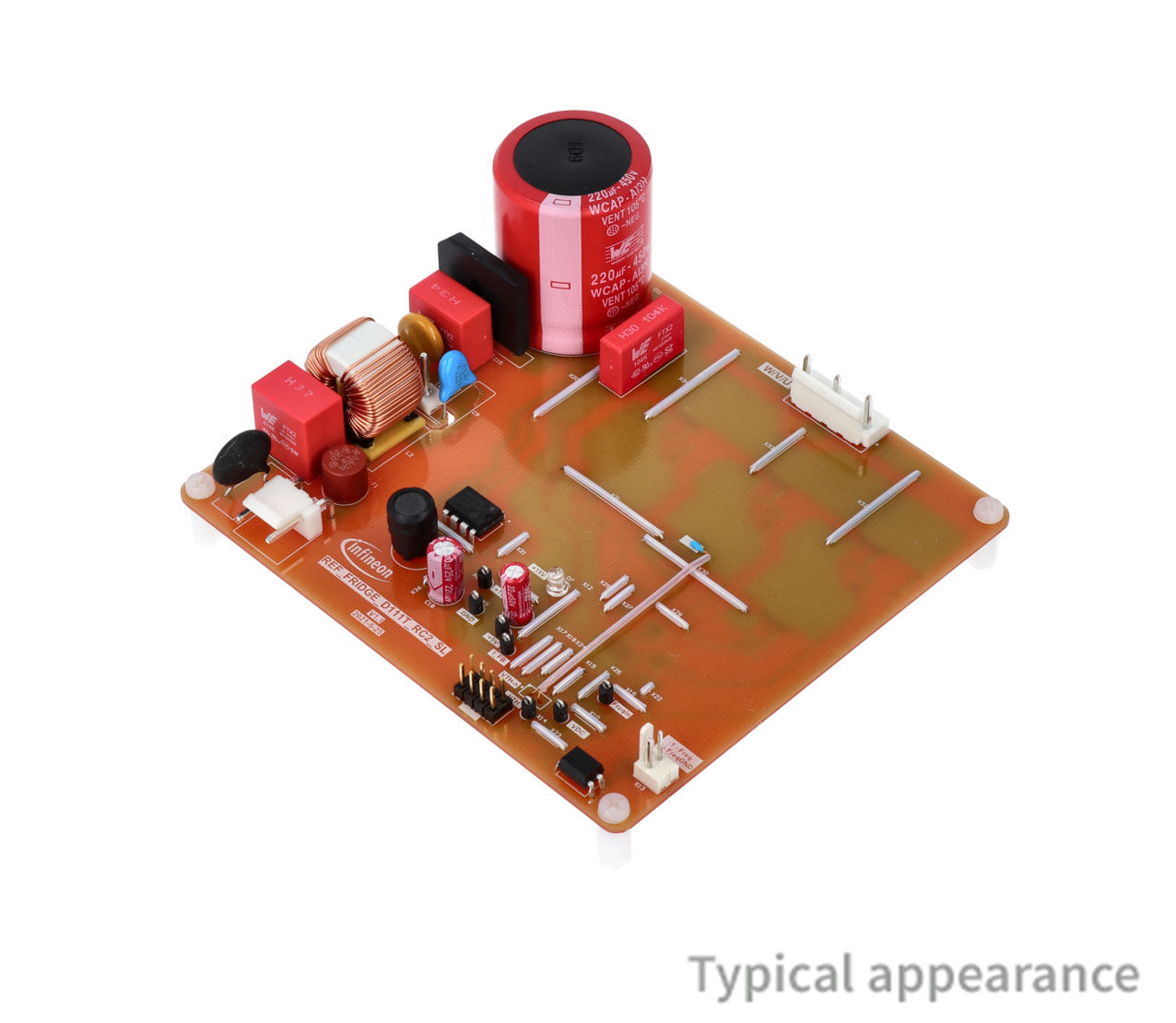

The REF_Fridge_D111T_RC2_SL board is designed for refrigerator compressors, featuring Infineon's digital motor control IC iMOTION™ driver IMD111T-6F040 and the RC-D2 600V discrete IGBT IKD04N60RC2. It allows for easy replication onto a final mass-production application board, ensuring fast time to market and easy interfacing through iMOTION™ Link for programming and debugging various iMOTION™ motor control ICs.

機能

  • iMOTION™ driver IMD111T-6F040 with:
  • Ready-to-use motion controller
  • Scripting engine
  • 6-chan. silicon on insulator driver
  • RCD2-600V IGBT: lowest EMI & losses
  • System solution enables:
  • Highly integrated, flexible design
  • Lowest EMI
