REF_DOOR_CONTROL
Active and preferred

REF_DOOR_CONTROL

Door control reference design enables fast development, reduction of system design effort and accelerated software design
User manual
ソフトウェア
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_DOOR_CONTROL
REF_DOOR_CONTROL
個.
User manual

製品仕様情報

  • ボードタイプ
    Reference Board
  • 対象アプリケーション
    Door modules, Door zone controller
  • 認定
    Automotive
  • 説明

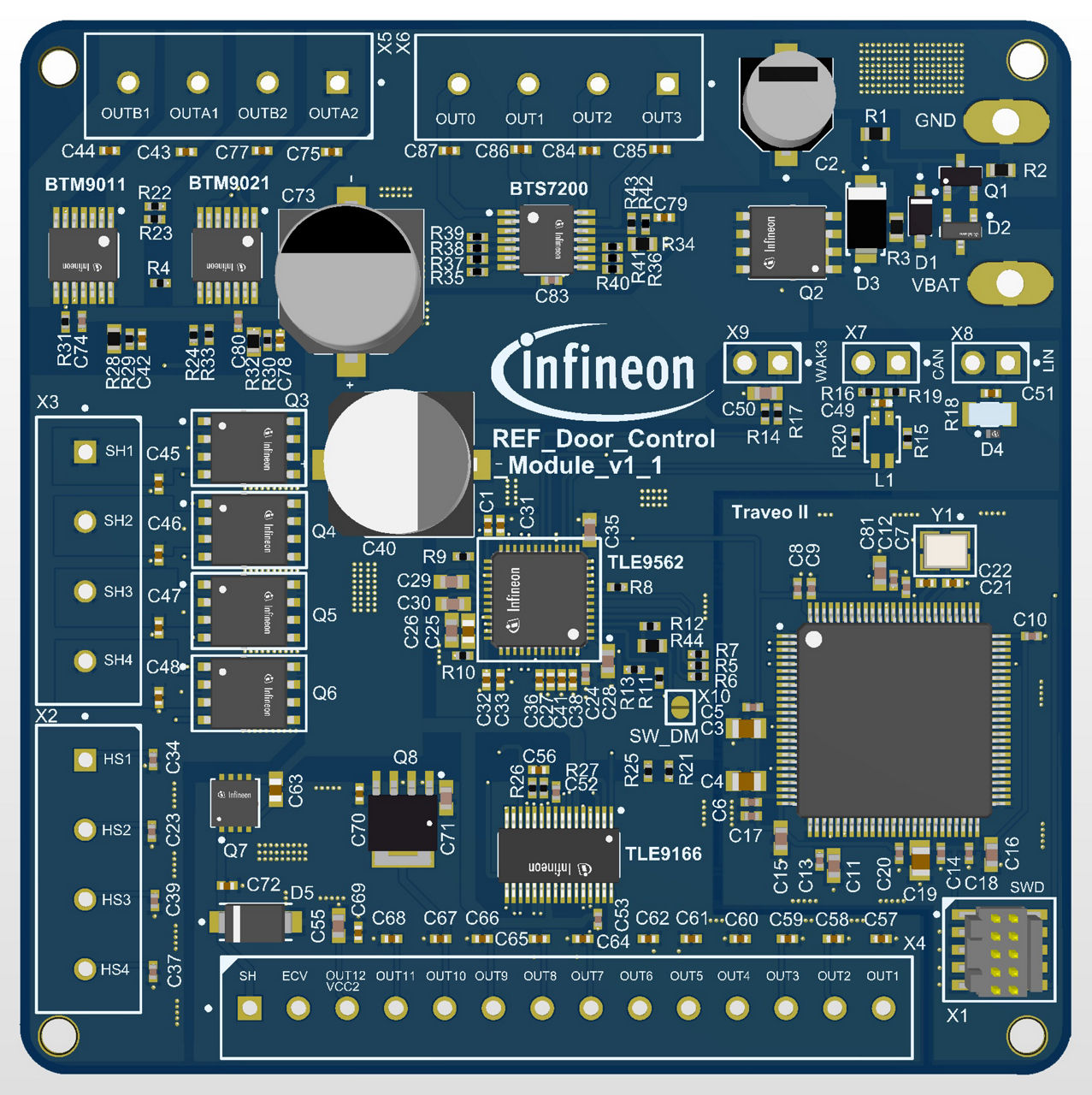

    MOTIX™ Bridges and SBC devices including TLE9166EQ, BTM90x1, TLE9562, PROFET™ high side switches BTS7200, OptiMOS™ 7 MOSFET and a TRAVEO™ II microcontroller
  • 電源電圧 範囲
    5.5 V～20 V
推奨
OPN
REFDOORCONTROLTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

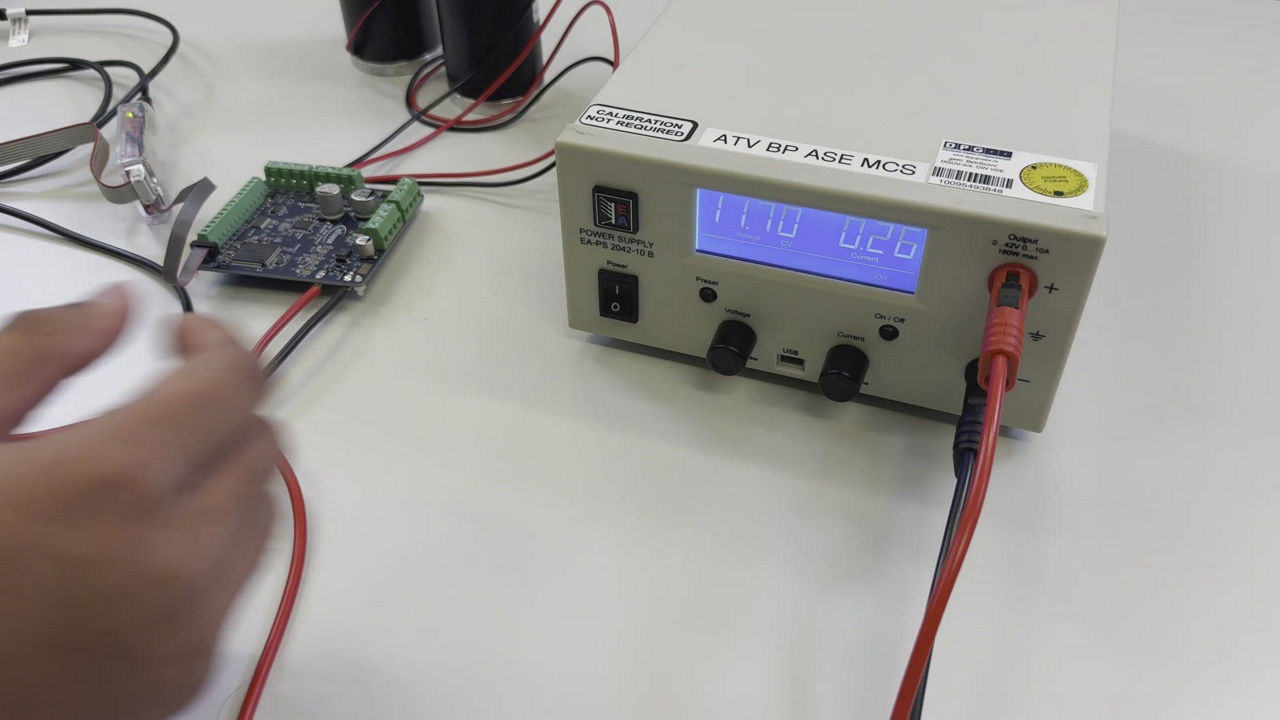

This reference design demonstrates the features of several MOTIX™ devices including TLE9166EQ, BTM90x1, TLE9562, PROFET™ BTS7200, OptiMOS™ 7 MOSFET and a TRAVEO™ microcontroller, which can be integrated in an automotive door control module. Preview user guide can be downloaded right away, to get access to full user guide with EMC and thermal test report please register your board.

特長

  • TRAVEO™ II μC with MOTIX™ and PROFET™
  • Supply Voltage min. 5.5 V and max. 20 V
  • Logic supply mgmt. with MOTIX™ SBC
  • VS with reverse polarity protection
  • CAN/LIN connectors interface

利点

  • System level door reference design
  • Optimized layout for thermal and EMC
  • Faster time to market

アプリケーション

Bill of Material

ドキュメント

デザイン リソース

図

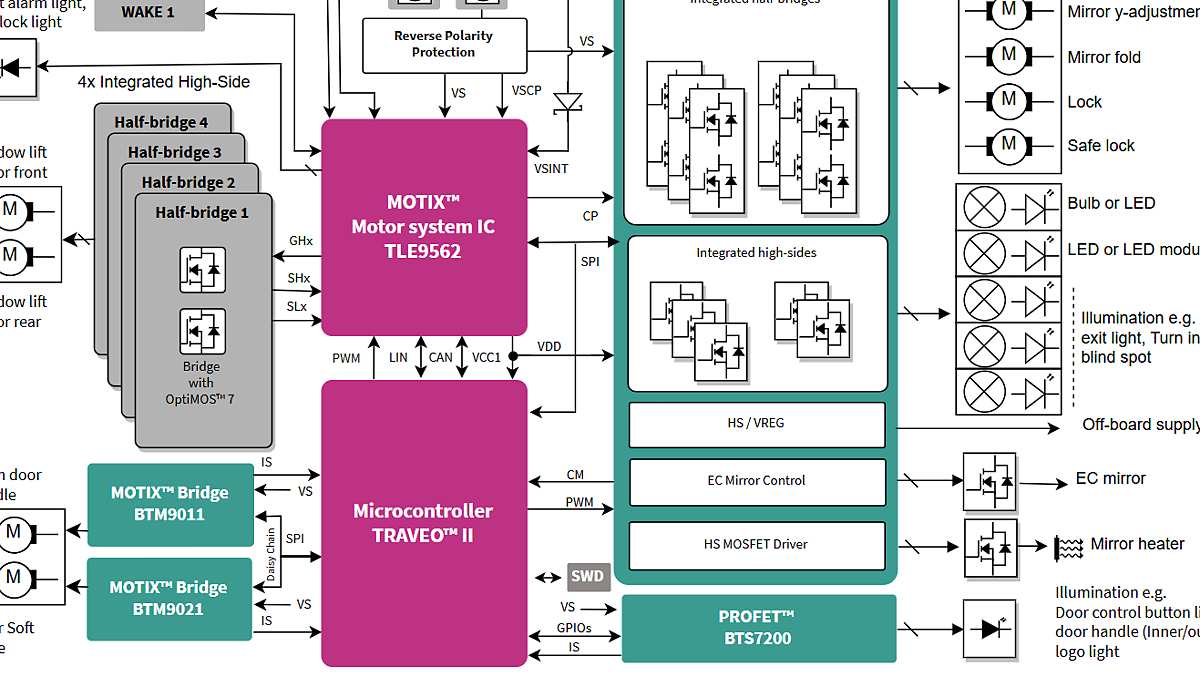

REF_DOOR_CONTROL Block Diagram

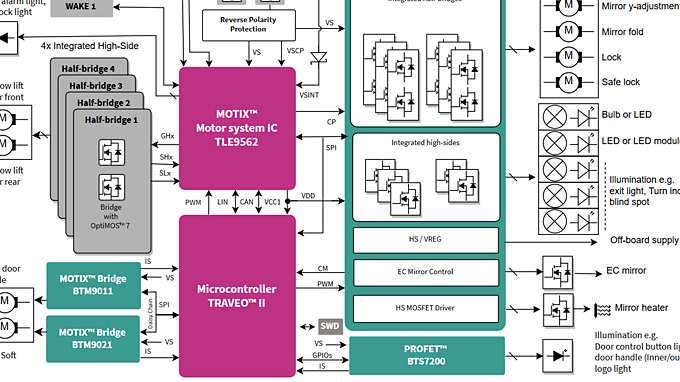

REF_DOOR_CONTROL Block Diagram
