REF_60W1_ZVS_186EM
Active and preferred

REF_60W1_ZVS_186EM

60 W power supply using CoolSET™ SiP ICE186EM
アプリケーション ノート
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_60W1_ZVS_186EM
REF_60W1_ZVS_186EM
個.
アプリケーション ノート


製品仕様情報

  • Pout (最大)
    60 W
  • コンフィギュレーション
    ICE186EM
  • トポロジー
    Flyback
  • ファミリー
    CoolSET™
  • ボードタイプ
    Reference Board
  • ボード名
    REF_60W1_ZVS_186EM
  • 入力タイプ
    AC
  • 出力電流 (最大)
    5 A
  • 対象アプリケーション
    Home Appliances, AC DC power supplies for servers
  • 認定
    Consumer
  • 電源電圧 範囲
    90 V～264 V

推奨
OPN
REF60W1ZVS186EMTOBO3 REF60W1ZVS186EMTOBO2
製品ステータス active and preferred discontinued
インフィニオン パッケージ N/A N/A
パッケージ名 N/A N/A
梱包サイズ 1 1
梱包形態 CONTAINER CONTAINER
MSL (湿度感受性レベル) NA NA
防湿梱包 NON DRY NON DRY
鉛フリー No No
ハロゲンフリー No No
RoHS対応 No No
Infineon stock last updated:
 個. 在庫あり
代替品を表示

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

製品ステータス discontinued
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
代替品を表示

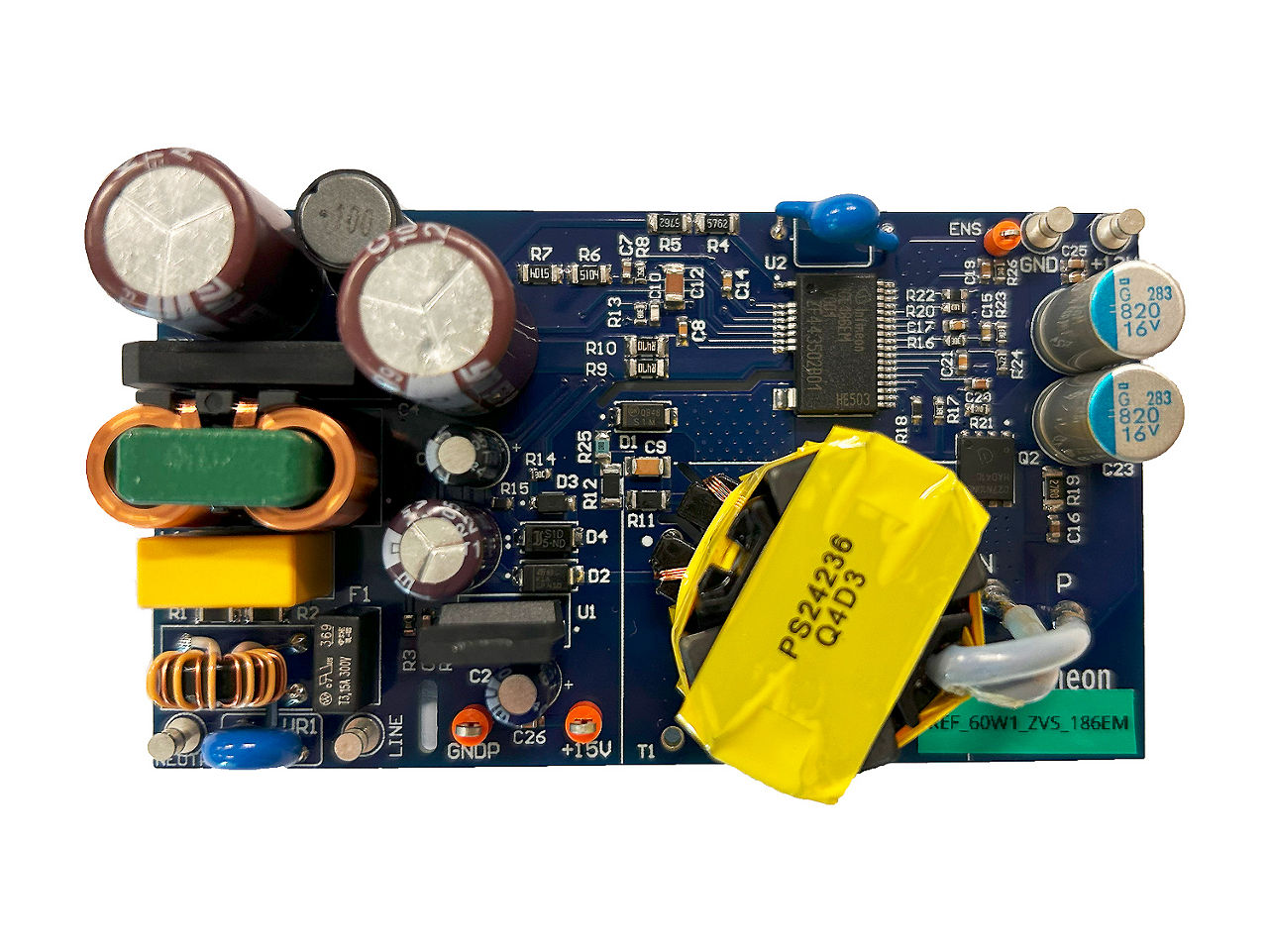

REF_60W1_ZVS_186EM is a 60 W auxiliary power supply reference design based on Infineon’s latest CoolSET™ SiP ICE186EM configured in a flyback topology.

特長

  • Universal input 90~264 VAC
  • Output 1: 12 V/5 A
  • Output 2: 15 V/0.15 A
  • > 93% full-load efficiency at 230 VAC
  • Secondary ENS control LDO at primary side

利点

  • Multi-output support for IPM gate driver
  • Multi-output support for relay and MCU
  • Multi-output support for biasing needs
  • High efficiency design with SR
  • Low standby power consumption
  • Ability to turn off LDO at primary side
  • High reliability and robust operation

List of Components:

Bill of Material
