REF_5GR4780AG_6W1
REF_5GR4780AG_6W1
EA.
アプリケーションノート

製品詳細

  • サブアプリケーション
    Power Supplies
  • トポロジー
    Flyback
  • ファミリー
    CoolSET™
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 出力電圧
    0.5 V to 12 V
  • 出力電流 max
    0.5 A
  • 周波数
    47 kHz to 63 kHz
  • 対象アプリケーション
    Major home appliances and small home appliance
  • 認定
    Consumer
  • 電源電圧
    85 V to 264 V
推奨
OPN
REF5GR4780AG6W1TOBO1
製品ステータス active
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

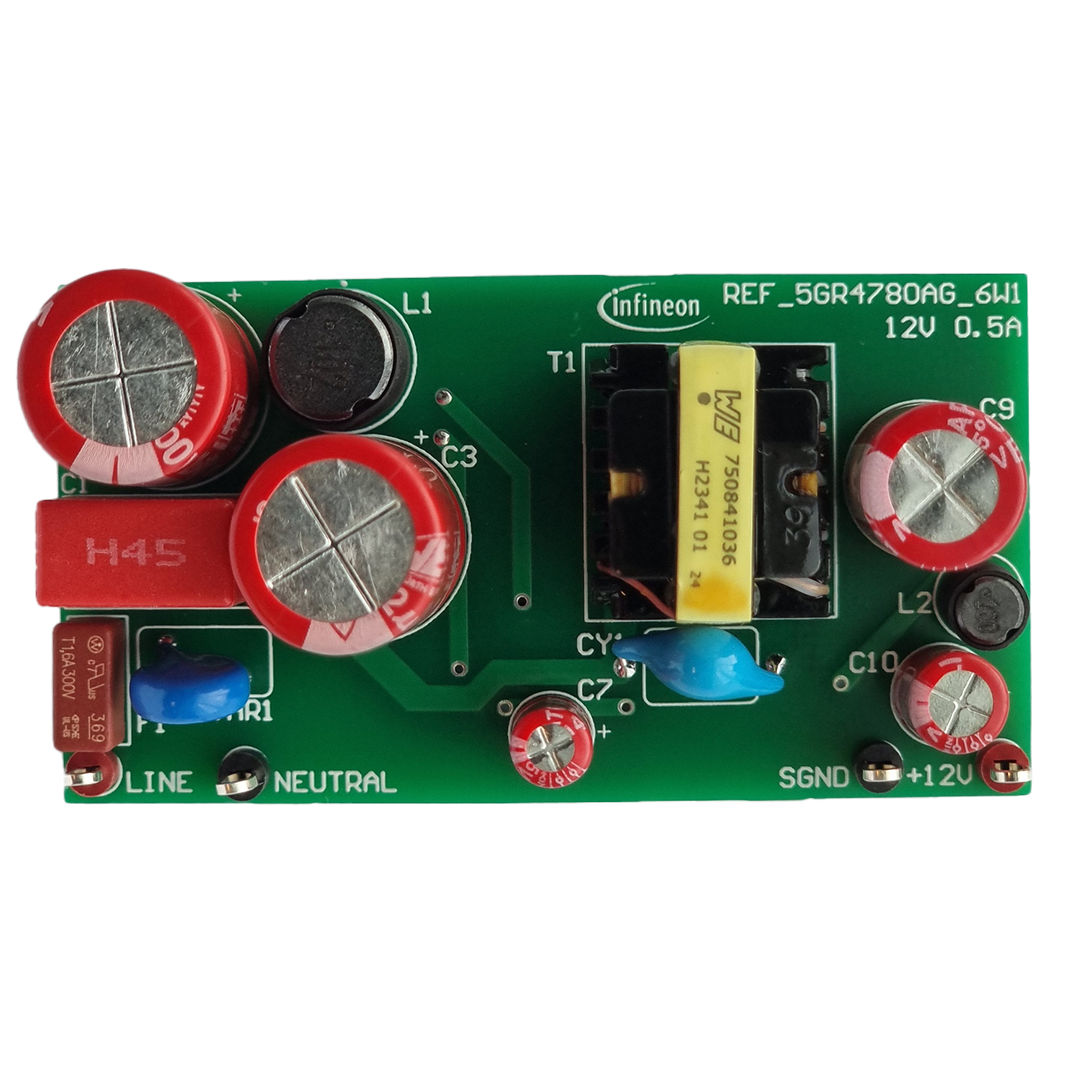

The REF_5GR4780AG_6W1 is an auxiliary power supply reference design based on Infineon’s 5th generation fixed-frequency CoolSET™ family (ICE5GR4780AG) configured in a flyback topology. It utilizes a simple Zener diode reference voltage for the feedback loop and a simple input Pi filter for EMI suppression to support cost performance auxiliary power supply targeting small home appliances.

機能

  • Universal input 85~265 VAC
  • Isolated 12 V/0.5 A output
  • >82% full load efficiency at 115/230 VAC

利点

  • Low cost solution aux for Appliances
  • Fixed-frequency reduction technique
  • Active Burst Mode
