REF_1KW_LLC_12V

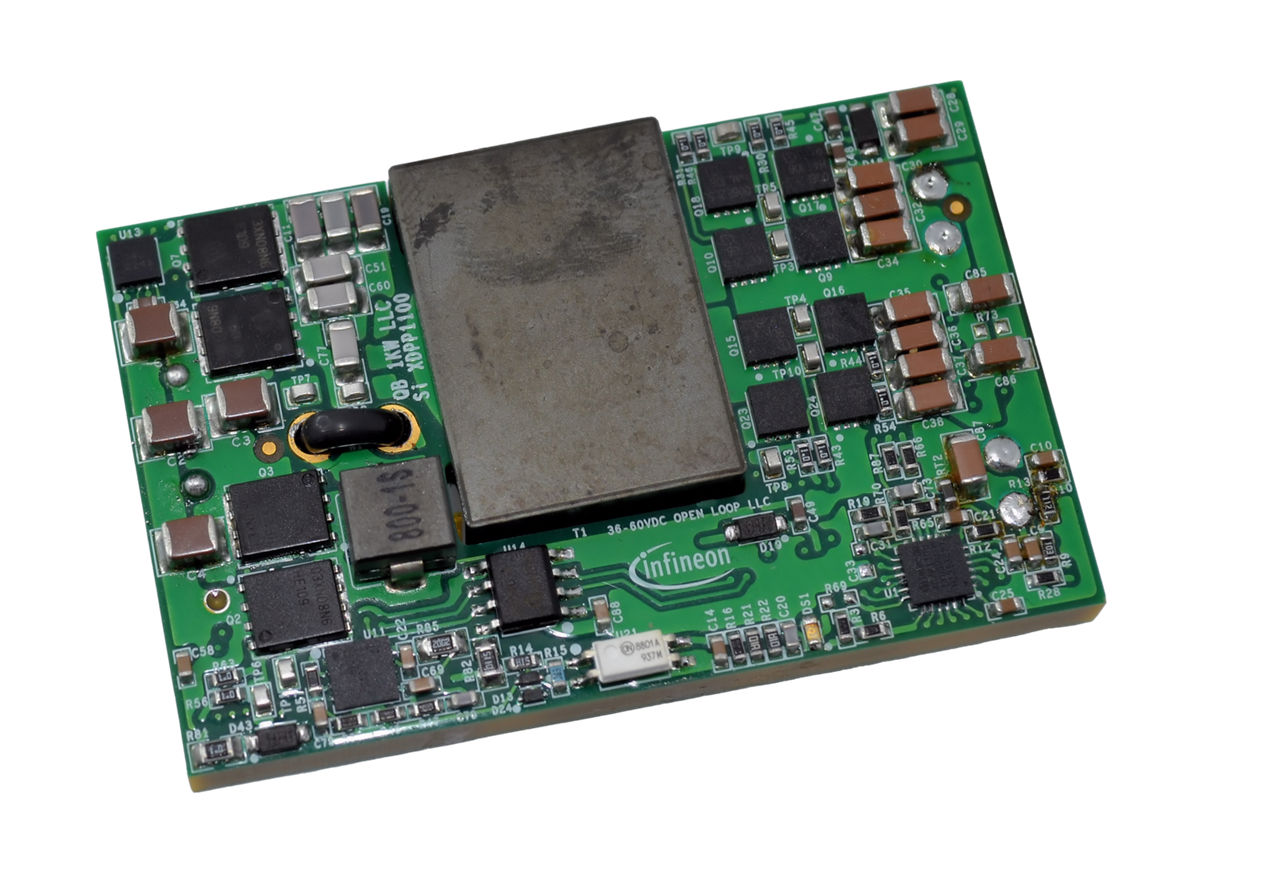

1kW 48V to 12V fixed frequency LLC Reference design in quarter brick footprint for telecom application.
アプリケーションノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_1KW_LLC_12V
REF_1KW_LLC_12V
アプリケーションノート

製品詳細

  • Iout
    0 A to 80 A
  • Topology
    Open loop LLC
  • Family
    XDP™ digital power controller
  • Input Voltage
    48 V
  • Output Voltage
    12 V
  • Frequency max
    310 kHz
推奨
OPN
REF1KWLLC12VTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The LLC full bridge to full bridge resonant converter is an isolated 4:1 intermediate bus converter for telecom application. It is a 1kW design in the quarter brick footprint and achieves 97.3% peak efficiency and this is enabled by the outstanding performance of Infineon's semiconductor devices.

機能

  • Soft switching for all MOSFETs.
  • Soft start to limit inrush current
  • Ultra fast short circuit protection
  • Operation at resonant frequency
  • List of components:
  • ISC031N08NM6
  • IQE006NE2LM5
  • 2EDL8034-G3C
  • 2DIB0401F
  • XDPP1100-Q024

利点

  • High efficiency IBC
  • Quarter brick footprint
  • Design has Galvanic isolation
  • ZVS for primary side MOSFETs
  • ZCS for secondary side MOSFETs

Bill of Material
