REF-15W ADAPTER
REF-15W ADAPTER
代替品を表示


製品仕様情報

  • Pout
    15 W
  • トポロジー
    Flyback
  • ファミリー
    Diode (Si, SiC), MOSFET, Power Controller (PWM, PFC)
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC, AC
  • 出力電圧
    5 V
  • 出力電流
    3 A
  • 実装
    SMD
  • 対象アプリケーション
    Power Supplies
  • 製品名
    Reference Board REF-15W ADAPTER
  • 認定
    Consumer
  • 電源電圧 範囲
    85 V～265 V

OPN
REF15WADAPTERTOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
代替品を表示

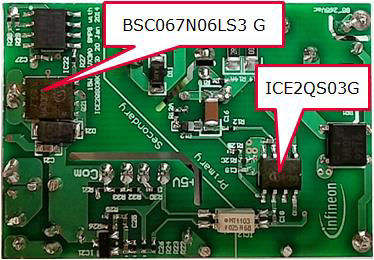

15W 5V Slim Adapter Reference BoardThis is a 15W 5.0V/3.0A USB adapter reference design using Quasiresonant PWM IC ICE2QS03G , CoolMOS™ IPU60R950C6 (IPAK), OptiMOS™ BSC067N06LS3G and high Speed Switching Diode BAS21-03W in a slim plug form factor with various mode of protections.

特長

  • Output Overshoot / Undershoot during Dynamic Load : ±2%
  • Maximum input power (Peak Power) for full input range : < ±5% of input power
  • Efficiency > 80% @ Active mode average efficiency (25%, 50%, 75% & 100% load)
  • Standby : < 50mW @ no load

利点

  • Slim plug size form factor to enable 15W power rating
  • Introduce IPAK Package into slim adapter system solution
