EVALSF3-ICE3BS03LJG
EVALSF3-ICE3BS03LJG
個.
Application note

製品仕様情報

  • ファミリー
    MOSFET, Power Controller (PWM, PFC)
  • ボードタイプ
    Evaluation Board
  • 製品名
    EVALSF3-ICE3BS03LJG
OPN
EVALSF3ICE3BS03LJGTOBO1
製品ステータス on request
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス on request
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

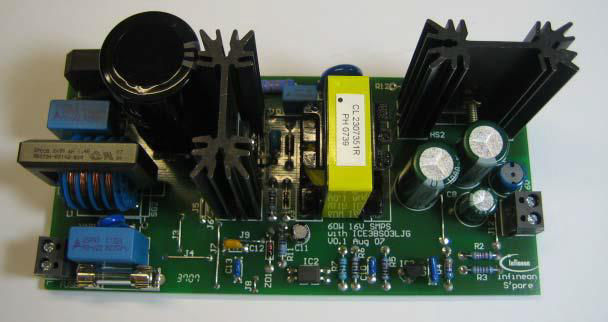

The 16V 60W power supply uses F3 controller ICE3BS03LJG in a flyback converter, running at 65 kHz frequency in discontinuous current mode. It features secondary side control regulation and has a standby power of <100mW. The controller offers low EMI performance, precise current limit, and protection modes for faults. It also supports customer-defined protection through external latch off.

特長

  • 500V Startup Cell
  • Active Burst Mode for lowest Standby Power
  • Fast load jump response in Active Burst Mode
  • 65kHz internally fixed switching frequency
  • Frequency jitter and soft gate driving for low EMI
  • Max Duty Cycle 75%
  • Overall tolerance of Current Limiting < ±5%
  • Internal PWM Leading Edge Blanking
  • BiCMOS technology provide wide VCC range
  • Built-in Soft Start
  • Built-in blanking window with extendable blanking time for short duration high current
  • Built-in latched Off Protection Mode for Over temperature, Over Voltage & Short Winding
  • Auto Restart Protection Mode for Over load, Open Loop & VCC Undervoltage
  • External latch enable function
