DEMO_5ASAG_60W1

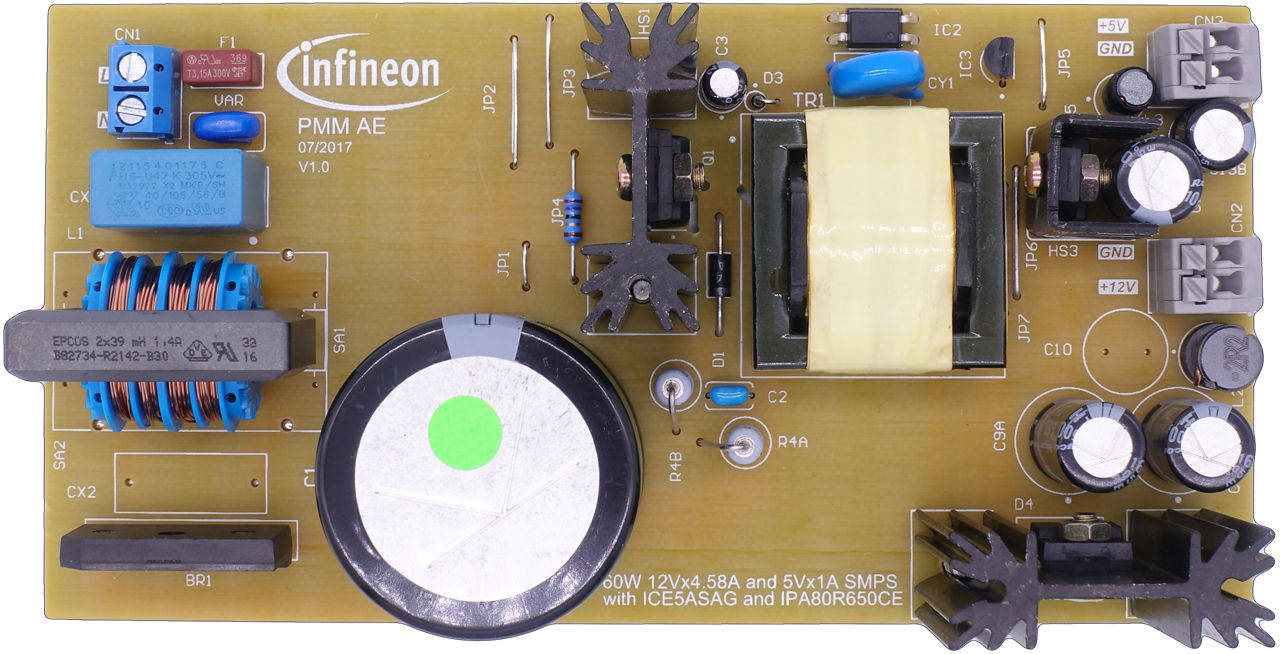

60W 12V 5V SMPS demonstrator board with ICE5ASAG and IPA80R600P7
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO_5ASAG_60W1
DEMO_5ASAG_60W1
EA.
アプリケーションノート

製品詳細

  • ccm操作
    no
  • Gen
    5
  • IC温度 (@25°C 85Vac, IC)
    81.9
  • IC温度 (@25°C 85Vac, Mosfet)
    43.2
  • Iout (1)
    4.58
  • Iout (2)
    1
  • Pout max
    60 W
  • PowerESIM
    no
  • Vout (2)
    5
  • Vout (1)
    12
  • アプリケーション
    aux-psu
  • インダクタンス
    170uH
  • サブアプリケーション
    Offline SMPS
  • スタンバイMax (@ max Vin (typ.300V))
    124 with xcap discharge
  • スタンバイMax (@ Vin 230V)
    88 with xcap discharge
  • スタンバイMax (@ Vin 115V)
    54 with xcap discharge
  • デバイス
    ICE5ASAG
  • トポロジー
    Flyback
  • トランス フットプリント
    ER28
  • パッケージ
    DSO-8
  • ファミリー
    Power Controller (PWM, PFC), MOSFET
  • フルパワー
    60
  • ボードタイプ
    Demo Board
  • モード
    ff
  • 備考
    P7 MOSFET
  • 入力タイプ
    AC
  • 入力電圧
    85 V to 300 V
  • 入力電圧範囲
    wide
  • 出力数
    2
  • 出力電圧
    5 V, 12 V
  • 出力電流
    1 A, 4.58 A
  • 周波数
    100 kHz
  • 寸法
    144 (L) x 73 (W) x 43 (H) mm
  • 対象アプリケーション
    Power Supplies, SMPS, Industrial
  • 種類
    IC only
  • 絶縁型
    yes
  • 製品名
    DEMO_5ASAG_60W1
  • 認定
    Industrial
  • 電源電圧
    85 V to 300 V
OPN
DEMO5ASAG60W1TOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This 60W demonstration board operates under a wide range input developed with offline SMPS application in mind. It features the new ICE5ASAG PWM fixed frequency flyback controller of the 5th generation family together with Infineon’s IPA80R600P7 of the 800V CoolMOS™ P7 superjunction MOSFET family.

機能

  • Flyback topology with dual isolated output
  • 100kHz switching frequency with discontinuous current mode design
  • Wide-range input from 85~300VAC with line over-voltage protection at 320VAC
  • Output #1: 12V/4.58A
  • Output #2: 5V/1A

利点

  • High efficiency with frequency reduction from mid to light load condition
  • Robust operation with adjustable line input over-voltage protect

用途
