EVAL_XDPP1100_Q024_DB
Active and preferred
RoHS対応

EVAL_XDPP1100_Q024_DB

Evaluate Infineon DC/DC digital IC controllers for telecom and server applications
ユーザー マニュアル
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_XDPP1100_Q024_DB
EVAL_XDPP1100_Q024_DB
個.
ユーザー マニュアル

製品仕様情報

  • コンフィギュレーション
    XDPP1100-Q024
  • サブアプリケーション
    Power supply, SMSP switch mode, Telecom
  • トポロジー
    DC-DC converter
  • ファミリー
    XDP™ digital power controller
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Power Supplies
  • 認定
    Industrial
  • 説明
    Evaluate Infineon DC/DC digital IC controllers for telecom applications
推奨
OPN
EVALXDPP1100Q024DBTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

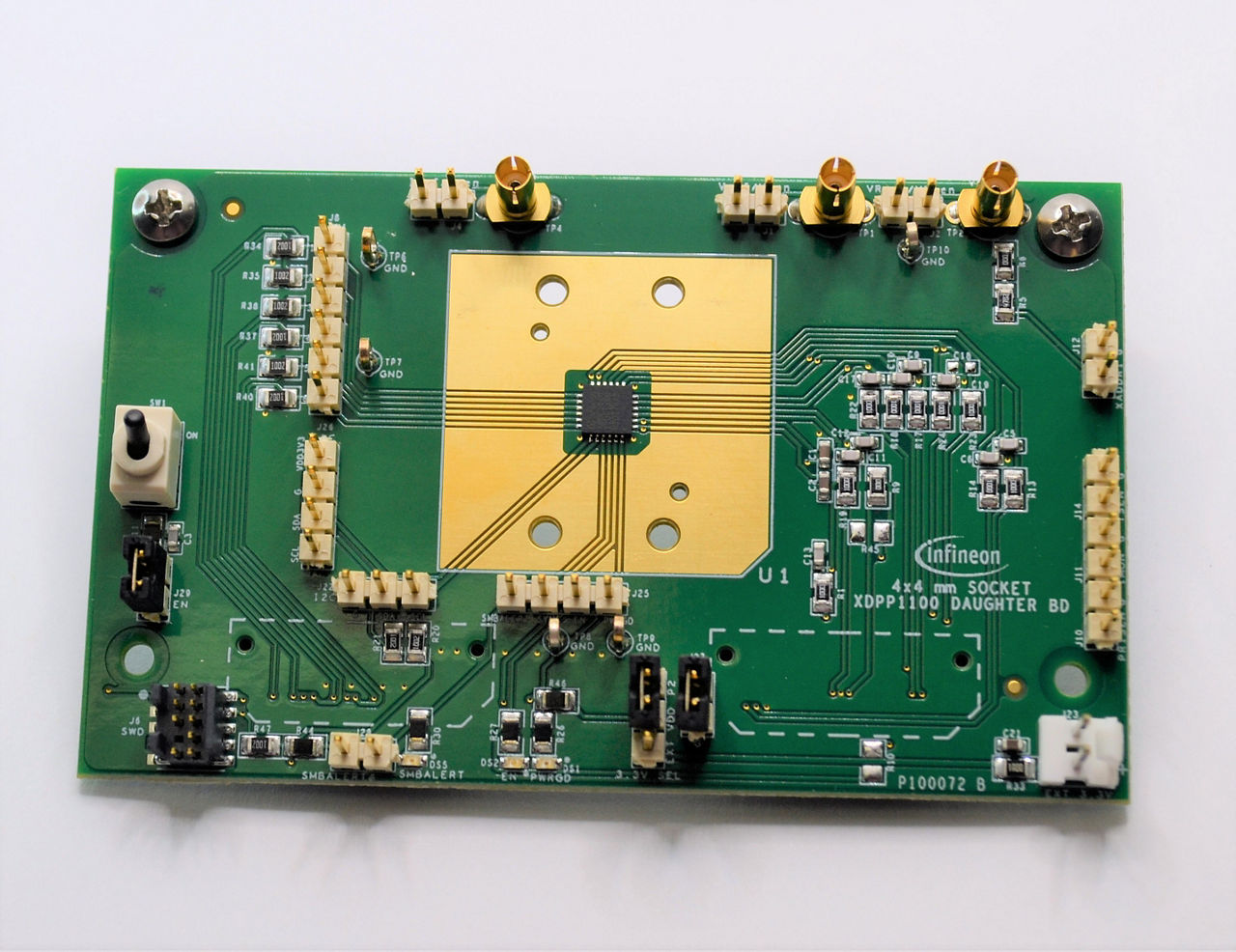

This daughter board is used to evaluate various features of the digital controller XDPP1100-Q024. It has I2C, SWD debugger ports and test points to access digital and analog signals. It can be used as stand-alone for FW development or paired with the EVAL_600W_FBFB_XDPP power board and regulating the FB-FB converter. USB to I2C dongle (USB007A1) is needed to configure the controller’s parameters and monitor operation status through its GUI.

特長

  • Digital DCDC controller
  • State machine based control
  • ARM® Cortex™-M0 processor
  • 100 MHz 32bit
  • 64 kB OTP
  • 80 kB ROM
  • 64 kB RAM
  • Up to 2 MHz max frequency
  • Dead-time resolution 1.25 ns
  • 50 MHz 11-bit ADC
  • PMBus™ and I2C communication

利点

  • Configurable with GUI
  • Allows FW-based customization
  • Pre-programmed and configurability
  • Excellent dynamic transient
  • System housekeeping
  • VQFN 4mm x 4mm
