Active and preferred

EVAL-M3-TS6-665PN

Three-phase inverter power stage with half-bridge driver, single low-side driver and IGBT H5
ユーザーマニュアル
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M3-TS6-665PN
EVAL-M3-TS6-665PN
EA.
ユーザーマニュアル

製品仕様情報

  • Pout max
    270 W
  • アプリケーション
    Home Appliance, Fridge, Inverter, Fans, GPI, HVAC
  • インターフェース
    MADK-M3 30pin interface connector
  • サブアプリケーション
    BLDC motor drives, Inverter, Fridge, Pumps, Home Appliances, Fans, Door/gate openers
  • トポロジー
    PFC, 3-Phase Inverter
  • ファミリー
    Gate Driver, IGBT Discrete
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    AC
  • 周波数
    20 kHz
  • 対象アプリケーション
    Commercial, Motor Control & Drives, Consumer
  • 製品名
    EVAL-M3-TS6-665PN
  • 認定
    Industrial
  • 電源電圧 max
    15 V
推奨
OPN
EVALM3TS6665PNTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

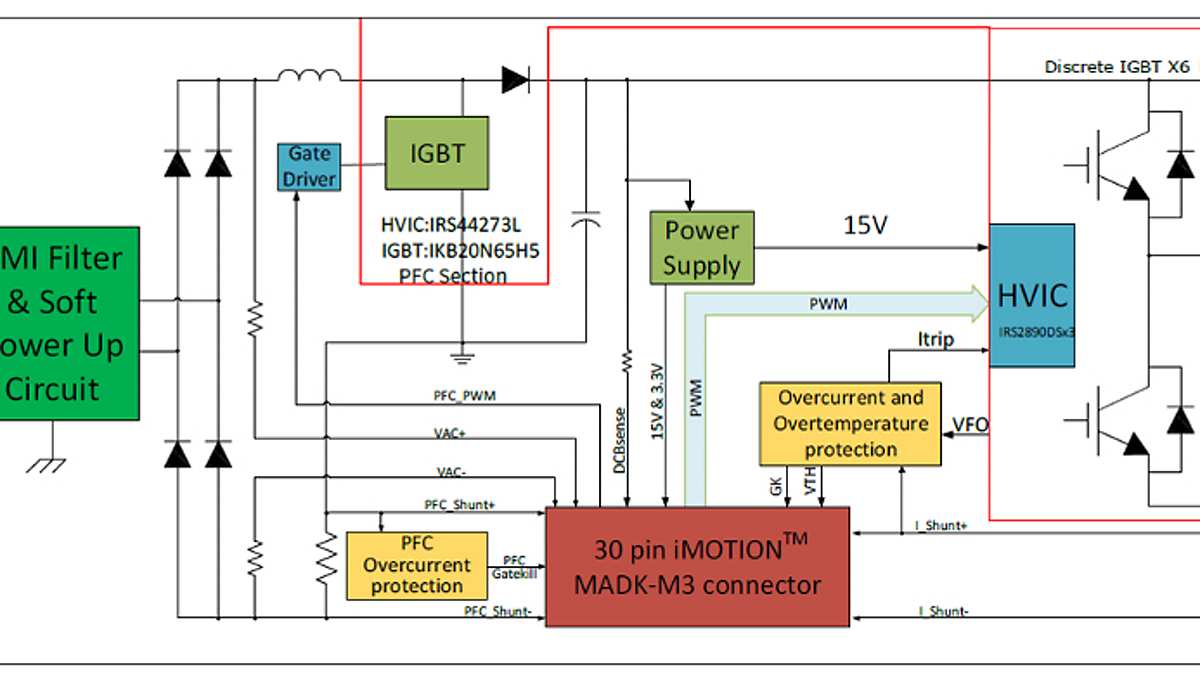

The EVAL-M3-TS6-665PN is a complete evaluation board with PFC integration, IKB20N65EH5 discrete IGBT, and IRS2890DS/IRS44273L Gate driver ICs for motor drive applications. It offers a ready-to-use three-phase inverter power stage with 600 V blocking voltage and up to 500 W. When combined with iMOTION™ MADK control boards like EVAL-M3-102T, it enables motor operation within one hour.

機能

  • Input voltage 160~265 VAC
  • Maximum 270 W (with heatsink) motor power output
  • Power Factor Correction
  • On board EMI filter
  • Current sensing with single shunt
  • Auxiliary power supply 15 V, 3.3 V
  • Overcurrent protection
  • Sensing of DC-link voltage
  • Thermistor output
  • PCB is 100 mm × 110 mm
  • Two layers with 35 μm copper each
  • RoHS compliant

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

EVAL-M3-TS6-665PN
EVAL-M3-TS6-665PN
EVAL-M3-TS6-665PN EVAL-M3-TS6-665PN EVAL-M3-TS6-665PN
×
