EVAL-M1-2ED2106S

650 V, 0.7 A high and low side gate driver evaluation board with 650 V IGBT6 for BLDC motor drive applications
User manual
ソフトウェア
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M1-2ED2106S
EVAL-M1-2ED2106S
個.
User manual

製品仕様情報

  • アプリケーション
    Home Appliances, Power tools, Power Supplies, Light Electric Vehicles (LEV), Motor control and drives
  • サブアプリケーション
    BLDC motor drives, Inverter, Fridge, Pumps, Home Appliances, Fans, Door/gate openers
  • トポロジー
    3-Phase Inverter
  • ファミリー
    IGBT Discrete, Gate Driver, CoolSET™
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Motor Control & Drives, Industrial, Consumer, Commercial
  • 製品名
    EVAL-M1-2ED2106S
  • 認定
    Industrial
  • 電源電圧
    15 V
推奨
OPN
EVALM12ED2106STOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The EVAL-M1-2ED2106S board is a power drive board including the gate driver ICs, IGBTs, power connector and signal interface. The board is intended to drive a BLDC (Brush-less Direct Current) motor by connecting to an external controller board such as EVAL-M1-101T .The board aims to boost the promoted 650 V high and low side gate driver 2ED2106S06F using the SOI (Silicon-on-Isolator) technology .

特長

  • 3-phase inverter with single-shunt
  • DC voltage input
  • 650 V SOI gate driver 2ED2106S06F
  • 10 A/650 V rated IGBT6
  • Auxiliary power supply on board
  • Heatsink installed on bottom side
  • 650 V high & low side SOI driver
  • Integrated ultra-fast diode
  • Floating channel for bootstrap op.
  • Maximum supply voltage of 25 V
  • Independent UVLO for both channels
  • HIN, LIN logic input

アプリケーション

Bill of Material

ドキュメント

デザイン リソース

図

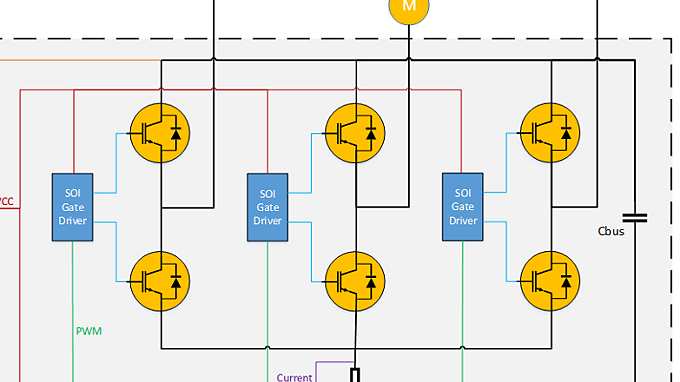

Diagram-EVAL-M1-2ED2106S

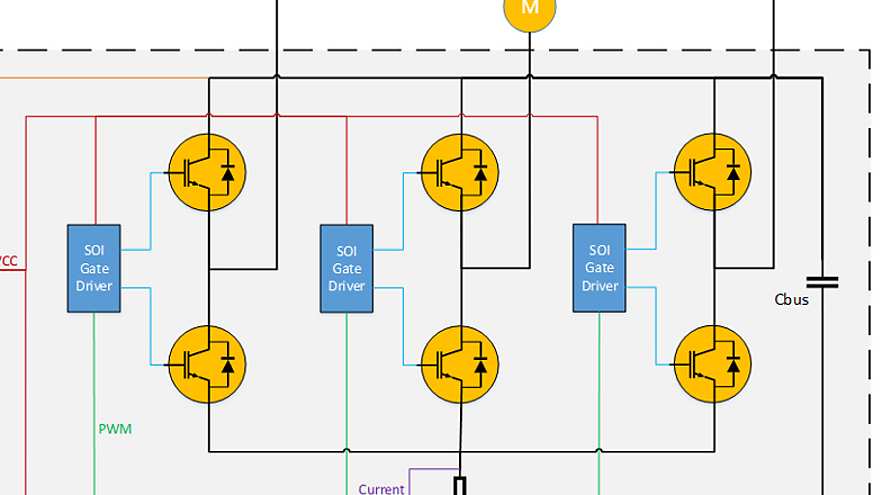

Diagram-EVAL-M1-2ED2106S

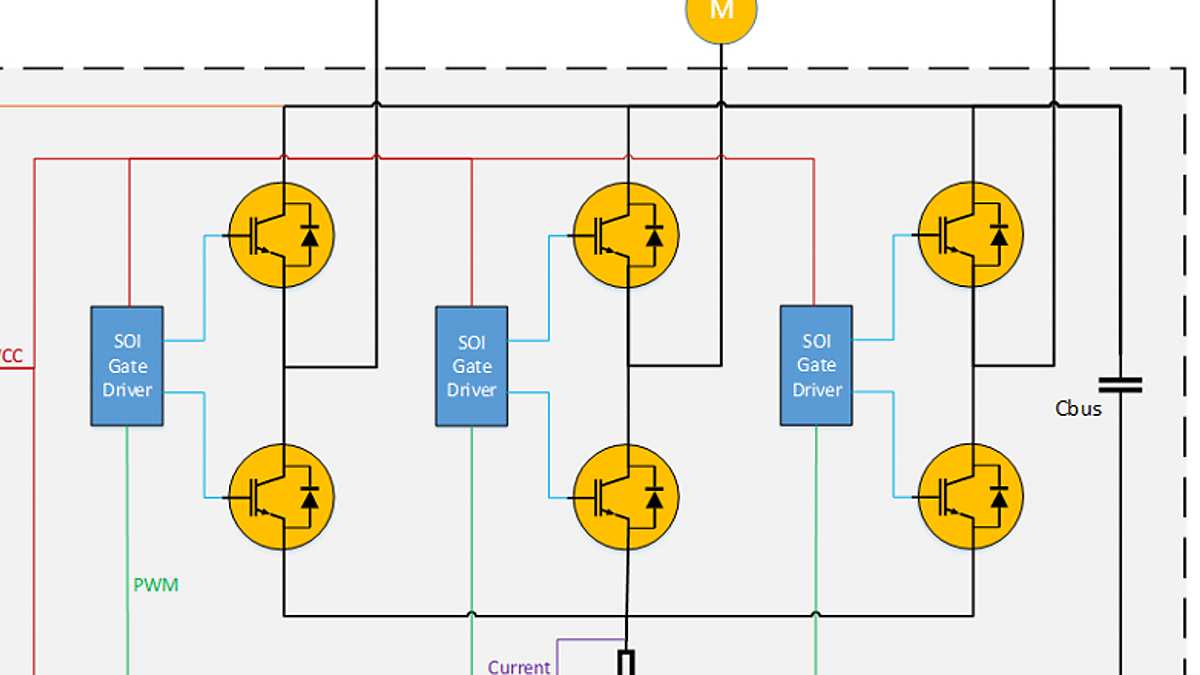

Diagram-EVAL-M1-2ED2106S Diagram-EVAL-M1-2ED2106S Diagram-EVAL-M1-2ED2106S
×
