EVAL-IKA15N65ET6
生産終了
生産終了
RoHS対応

EVAL-IKA15N65ET6

生産終了
Evaluation board for motor drive applications up to 1.2 kW
User manual
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-IKA15N65ET6
EVAL-IKA15N65ET6
代替品を表示
User manual


製品仕様情報

  • アプリケーション
    Home Appliances, Washing machine, corded power tools, residential aircon
  • ゴーワイドボード
    Yes
  • ファミリー
    IGBT Discrete, iMOTION™ Motor Control ICs, Current sensors
  • 入力タイプ
    AC
  • 製品名
    EVAL-IKA15N65ET6

OPN
EVALIKA15N65ET6TOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
代替品を表示

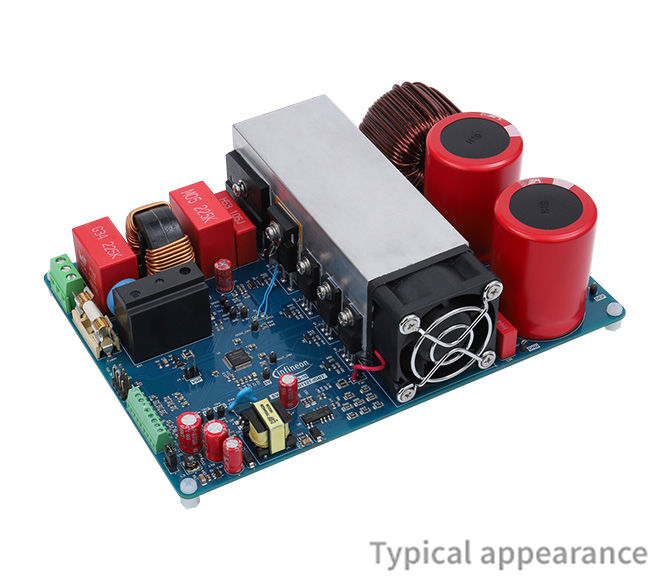

The EVAL-IKA15N65ET6 evaluation board is designed to regulate three-phase motors and power factor correction (PFC). It incorporates sensorless field-oriented control (FOC), an EMI filter, soft power-up circuit, an 8-pin iMOTION™ interface connector, motor controller, PFC gate drive circuit, auxiliary power supply, discrete modules, and a three-phase output for motor connection.

特長

  • PFC control stage
  • Rapid 1 IDW30E65D1 diode
  • TRENCHSTOP™ 5 IGBT IKWH30N65WR6
  • Wide creepage & clearance TO-247
  • 3-phase, 2-level inverter w/ IGBT6
  • Sensor less operation or
  • Hall sensor operation
  • IMD112T-6F040 controller

Bill of Material
