EVAL-FP50R12W2T7M5

汎用ドライブ向けEasyPIM™ 2Bの評価ボード設計
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-FP50R12W2T7M5
EVAL-FP50R12W2T7M5
EA.

製品仕様情報

  • Pout max
    11 kW
  • アプリケーション
    General purpose drives
  • インターフェース
    M5
  • サブアプリケーション
    Motor drives
  • トポロジー
    3-Phase - 2 Level
  • ファミリー
    IGBT
  • ボードタイプ
    Evaluation Board
  • モーターパワー max
    11000 W
  • 入力タイプ
    DC
  • 出力電圧 max
    690 V
  • 出力電流 max
    26 A
  • 周波数
    2 kHz to 16 kHz
  • 実装
    Surface Mount (SMD), THT
  • 寸法
    300x250mm
  • 対象アプリケーション
    General Purpose Drives
  • 製品名
    EVAL-FP50R12W2T7M5
  • 認定
    Industrial
  • 電源電圧
    24 V
推奨
OPN
EVALFP50R12W2T7M5TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 BLISTER TRAY
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 BLISTER TRAY
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EasyPIM™ 2Bを搭載したEVAL-FP50R12W2T7M5は、TRENCHSTOP™ IGBT7で駆動する汎用ドライブ向けです。評価ボードは、ダブルパルス テスト (DPT) とシステム テストによってモジュールの動作を調査するのに役立ちます。評価ボードは、汎用ドライブに加えて、高電圧センシング、位相電流センシング、温度センシング、保護対策、高精度DESAT検出、ミラー クランプ機能も提供します。

機能

  • TRENCHSTOP™ IGBTを搭載したEasyPIM™
  • 1つのシステムで3相駆動制御
  • 受動整流と電源
  • 過熱、過電流検出
  • 絶縁された内部電源

利点

  • 幅広い用途
  • デバッグ用の複数のテストポイント
  • さまざまなゲート電圧
  • 強化絶縁を備えたコンパクト設計

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

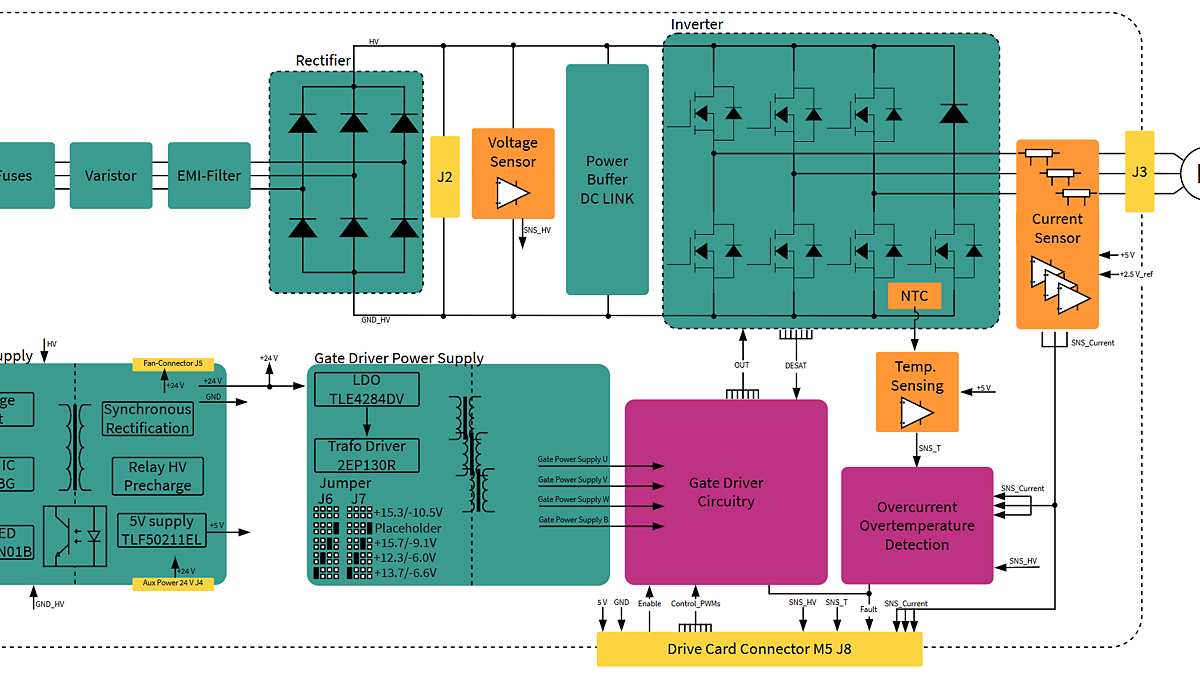

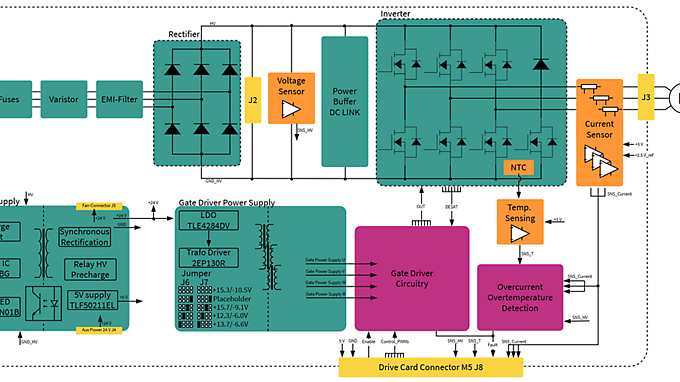

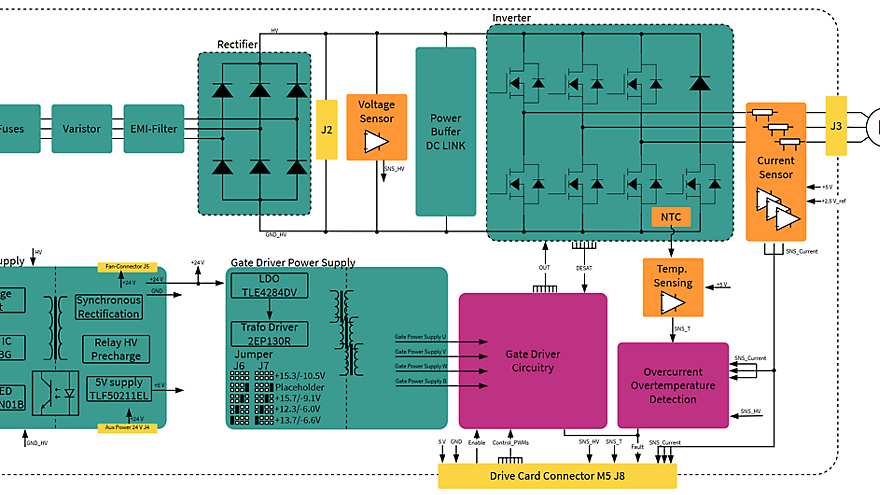

Block Diagram EVAL-FP50R12W2T7M5
