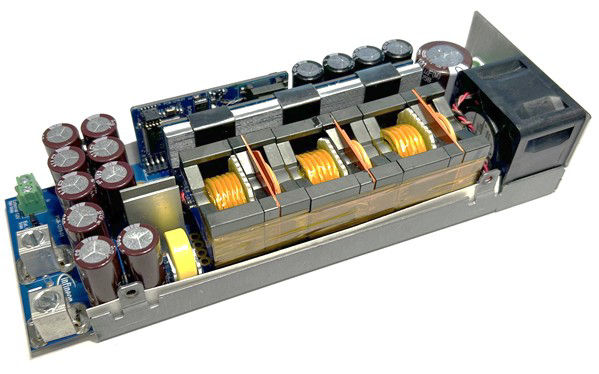

EVAL_5K5W_3PH_LLC_SIC2

5.5 kW 3-phase interleaved LLC converter with 650 V CoolSiC™ TOLT
アプリケーションノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_5K5W_3PH_LLC_SIC2
EVAL_5K5W_3PH_LLC_SIC2
アプリケーションノート

製品仕様情報

  • Pout (最大)
    5500 W
  • コンフィギュレーション
    LLC
  • トポロジー
    LLC
  • ファミリー
    MOSFET
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電流 (最大)
    110 A
  • 周波数 (範囲)
    130 kHz ～ 360 kHz
  • 対象アプリケーション
    Server, Telecom, SMPS
推奨
OPN
EVAL5K5W3PHLLCSIC2TOBO1
製品ステータス active and preferred
インフィニオンパッケージ LG-MADK-1
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ LG-MADK-1
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The EVAL_5K5W_3PH_LLC_SIC2 is a 5.5 kW three-phase interleaved LLC converter which converts 400 V DC input voltage to a regulated 50 V output. It achieves a peak efficiency of almost 99% and a power density of 170 W/in³, enabled by the superior characteristics of CoolSiC™ and top-side cooled package solution.

特長

  • 98.95% efficiency @ 50% load
  • 98.48% efficiency @ 100% load
  • 200 kHz resonant frequency
  • Three-phase interleaved LLC

利点

  • High-performance CoolSiC™ 650 V in TOLT
  • Top-side cooling
  • Ultra high efficiency and power density
  • Digital control
