EVAL-2QR1765G-18W

アプリケーションノート

ボード

EVAL-2QR1765G-18W

アプリケーションノート

製品詳細

P_out

18 W
サブアプリケーション

Offline SMPS
トポロジー

Flyback
ファミリー

CoolSET™
ボードタイプ

Demo Board
入力タイプ

AC
対象アプリケーション

Power Supplies
製品カテゴリ

CoolMOS™, CoolSET™
認定

Industrial
電源電圧

85 V to 265 V


OPN	EVAL2QR1765G18WTOBO1
製品ステータス	on request
インフィニオンパッケージ	--
パッケージ名	N/A
包装サイズ	1
包装形態	CONTAINER
水分レベル	N/A
モイスチャーパッキン	NON DRY
鉛フリー	No
ハロゲンフリー	No
RoHS準拠	No
Infineon stock last updated:

製品ステータス	on request
インフィニオンパッケージ	--
パッケージ名	-
包装サイズ	1
包装形態	CONTAINER
水分レベル	-
モイスチャーパッキン	NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

The small 18W switching mode power supply evaluation board utilizes ICE2QR1765G Quasi-resonant CoolSET™ in a quasi-resonant flyback converter topology, featuring CoolMOS™ for simplified PCB design and improved conversion efficiency. The IC offers adjustable protection functions and digital frequency reduction technology for efficient operation at very low load.

機能

Industry first IC in DSO16/12 package with 18W maximum output power
650V avalanche rugged CoolMOS™ with built in depletion startup cell
Quasi-resonant operation
Digital frequency reduction with decreasing load
Cycle-by-cycle peak current limitation with foldback point correction
Built-in digital soft-start
Direct current sensing with internal Leading Edge Blanking Time
VCC under voltage protection: IC stop operation, recover with softstart
VCC over voltage protection: IC stop operation, recover with softstart
Openloop/Overload protection: Auto Restart
Output overvoltage protection: Latch-off with adjustable threshold
Short-winding protection: Latch-off
Over temperature protection: Autorestart

用途

デザインリソース

図

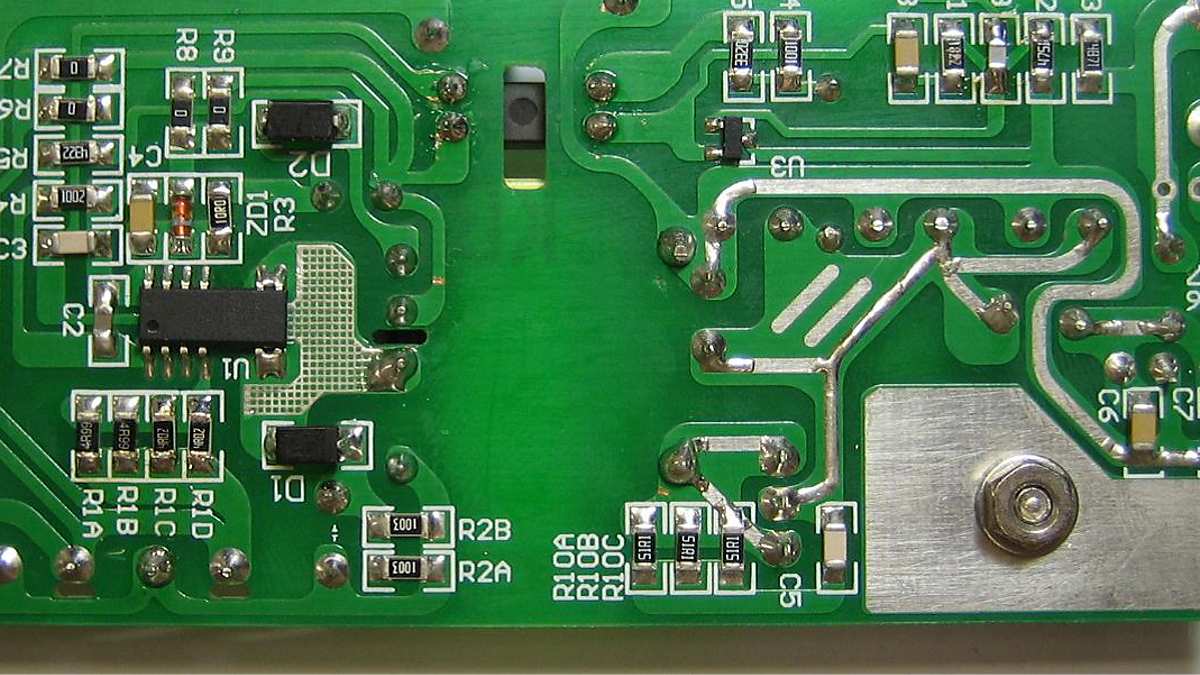

EVAL2QR1765G-back
