EVAL-1EDR3146HQE-SIC

1EDR3146HQE向け評価ボード - 5.7 kV (rms) 強化絶縁シングルチャネル ゲート ドライバIC、出力電流6.5 A、AEC-Q100認定
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1EDR3146HQE-SIC
EVAL-1EDR3146HQE-SIC
ユーザーマニュアル

製品仕様情報

推奨
OPN
EVAL1EDR3146HQESICTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

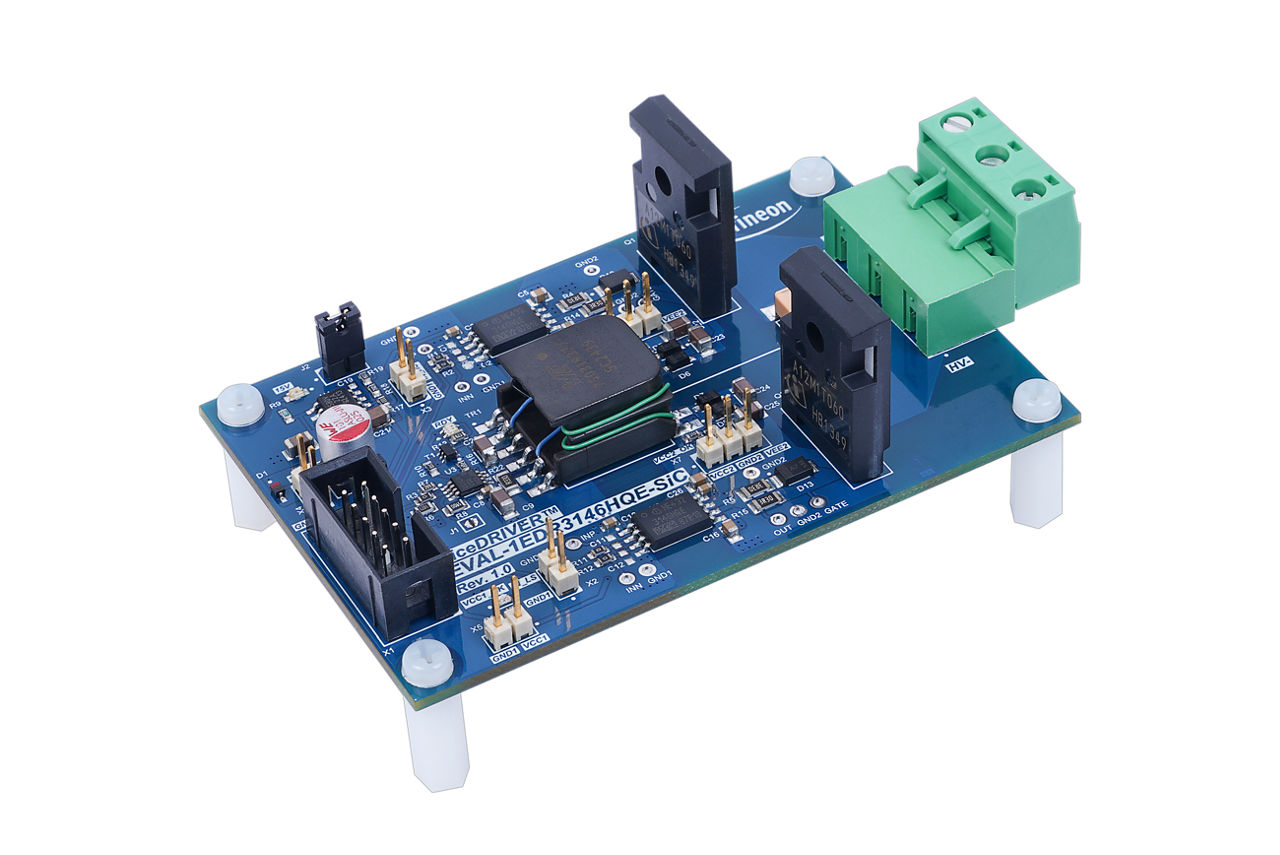

本評価ボードは、ハーフブリッジ構成の1EDR3146HQE絶縁ゲート ドライバICとディスクリート電源スイッチの動作評価を目的に設計されています。この基板には、2個の1EDR3146HQEと、2EP130Rトランス ドライバICを使用する絶縁型オンボード電源が搭載されています。基板には、TO247-4パッケージの未実装AIMZH120R060M1T CoolSiC™ 1200 V SiCトレンチMOSFETが2個含まれます。これらを置き換えれば、インフィニオンの他のスイッチを評価できます。

特長

  • 1EDR3146HQE絶縁ゲート ドライバIC
  • AIMZH120R060M1T 1200 V SiC MOSFET
  • 2EP130Rトランス ドライバIC
  • 2次側グランド ピン
  • 標準のピン互換パッケージ オプション

利点

  • 容易な測定と設定
  • オンボード電源
  • ハーフブリッジ構成
  • スイッチは未実装
  • EVAL-DCLink-DPTと互換
  • インフィニオン モジュラー評価プラットフォーム
  • infineon.com/mep
