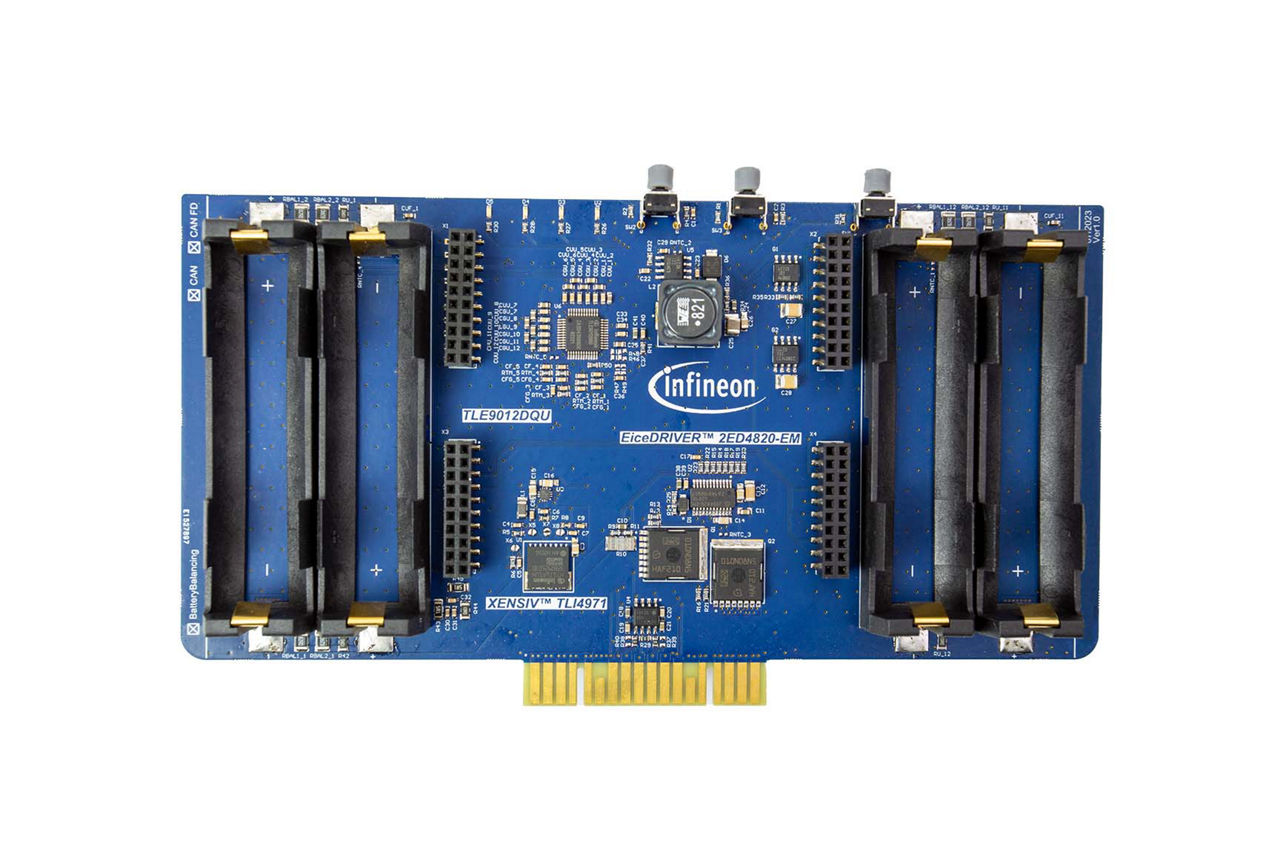

DEMO_IMR_BMSPWR_V1

Demo board for BMS power, utilized in Infineon Mobile Robot (IMR)
ユーザーマニュアル
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO_IMR_BMSPWR_V1
DEMO_IMR_BMSPWR_V1
EA.
ユーザーマニュアル

製品詳細

  • インターフェース
    Card edge connector, 2.54 mm pitch
  • コンフィギュレーション
    2ED4820-EM, ILD8150, IPT010N08NM5, TLE9012DQU, TLE9351BVSJ, TLI4971-A025T5-E0001, TLS205B0EJ V33, TLS208D1EJV
  • サブアプリケーション
    IMR
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 寸法
    40x105x180 mm
  • 対象アプリケーション
    Robotics
  • 認定
    Consumer, Industrial
  • 説明
    Demo board for BMS power, utilized in Infineon Mobile Robot (IMR)
  • 電源電圧
    40.8 V to 50.4 V
推奨
OPN
DEMOIMRBMSPWRV1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This 44.4 V nominal voltage demo board, with a voltage range between 30 V and 50.4 V and a charging and discharging rate of 1 C & 5 C, is delivered in a modular design by combining the DEMO_IMR_BMSPWR_V1 power board (on this page) and the DEMO_IMR_BMSCTRL_V1 controller board, with the required software. The IMR uses two modular BMS solutions, supporting hot-swapping of the batteries, meaning that the robot never has to be powered off.

機能

  • Overvoltage or undervoltage of a cell
  • External NTC resistance measures faults
  • Open load diagnostics error monitoring
  • Balances over
  • and undercurrent errors
  • ADC cross-check error
  • Internal overtemperature detected
  • Register CRC check fault detected
  • Internal IC error
  • List of components:
  • 2ED4820-EM
  • ILD8150
  • IPT010N08NM5
  • TLE9012DQU
  • TLE9351BVSJ
  • TLI4971-A025T5-E0001
  • TLS205B0EJ V33
  • TLS208D1EJV

利点

  • Monitoring of 12 battery cells in series
  • Hot plugging support
  • Dedicated 16-bit delta-sigma ADC
  • High-accuracy measurement for SoC & SoH
  • Integrated stress sensor
  • Secondary ADC
  • Five temperature measurement channels
  • Internal temperature sensors
  • Integrated balancing switch
  • Differential serial 2 Mbit/s interface
  • Four additional GPIO pins
  • Internal round-robin cycle routine

Bill of Material
