XMC4300-F100F256 AA
XMC4300-F100F256 AA
EA.
データシート

Product details

  • A/D入力ライン (incl. FADC)
    14
  • ADCモジュール数
    2
  • CAN ノード
    2
  • CPU
    ARM Cortex-M4
  • DMA チャネル
    8
  • DSP機能
    yes
  • EEPROMエミュレーション
    Yes
  • I/O 動作電圧
    3.3 V
  • SRAM (キャッシュ含む)
    128 kByte
  • SRAM
    128 kByte
  • ウォッチドッグ タイマー
    yes
  • オシレーター ウォッチドッグ
    yes
  • オンチップクロック生成
    yes
  • オンチップ電圧レギュレータ
    yes
  • シリアルI/O インターフェースのタイプ
    UART, I²C, I²S, SPI
  • シリアルI/Oインターフェース
    4
  • セカンダリ コア
    N/A
  • タイマー/カウンター
    12
  • タイミングI/Oピン (PWM, CAPCOM)
    16
  • タッチ/LEDマトリックス制御
    yes
  • デジタルI/Oピン
    75
  • パワーモード
    clock gating possible
  • ファミリー
    XMC4300
  • フラッシュ
    256 kByte
  • プログラムメモリ
    256 kByte
  • メモリの種類
    Flash
  • リアルタイムクロック
    yes
  • 予算価格€/ 1k
    10.41
  • 周波数 max
    144 MHz
  • 命令幅 ([bits])
    32/16
  • 外部バス インターフェース
    no
  • 浮動小数点ユニット
    yes
  • 温度
    -40 to 85°C
  • 認定
    Industrial
  • 追加機能
    USB, EtherCAT®, Ethernet 10/100 Mbit/s, SD/MMC
  • 高速フラッシュプログラミング
    no
推奨
OPN
XMC4300F100F256AAXQMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LQFP-100
パッケージ名 N/A
包装サイズ 540
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-100
パッケージ名 -
包装サイズ 540
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The XMC4300 devices are members of the XMC4000 family of microcontrollers based on the ARM Cortex-M4 processor core. The XMC4300 combines the extended functionality and performance of the ARM Cortex-M4 core with powerful on-chip peripheral subsystems and on-chip memory units. EtherCAT ® node on an ARM® Cortex ®-M microcontroller with on-chip flash and analog/mixed signal capabilities with outstanding Flash to RAM ratio.

機能

  • ARM ® Cortex ®-M4 @ 144MHz
  • 256kB Flash, 128kB RAM
  • Data and IP Protection on Flash
  • EtherCAT ® node
  • 2 x CAN nodes
  • Supply voltage range: 3.13 - 3.63V
  • EthernetMAC, USB-OTG, SD/MMC
  • 4chan USIC(config to SPI,UART,IIC,IIS)
  • 2 x 12-bit ADC, 14 input channels
  • 2 channel 12bit DAC
  • Peripherals Clock: 144 [MHZ]
  • 12 x 16-bit special purpose timers

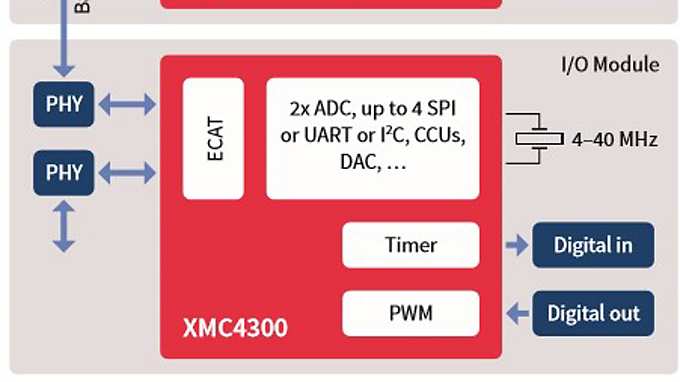

図
