XMC1402-Q040X0200 AA

生産終了
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XMC1402-Q040X0200 AA
XMC1402-Q040X0200 AA
代替品

Product details

OPN
XMC1402Q040X0200AAXUMA1
製品ステータス discontinued
インフィニオンパッケージ

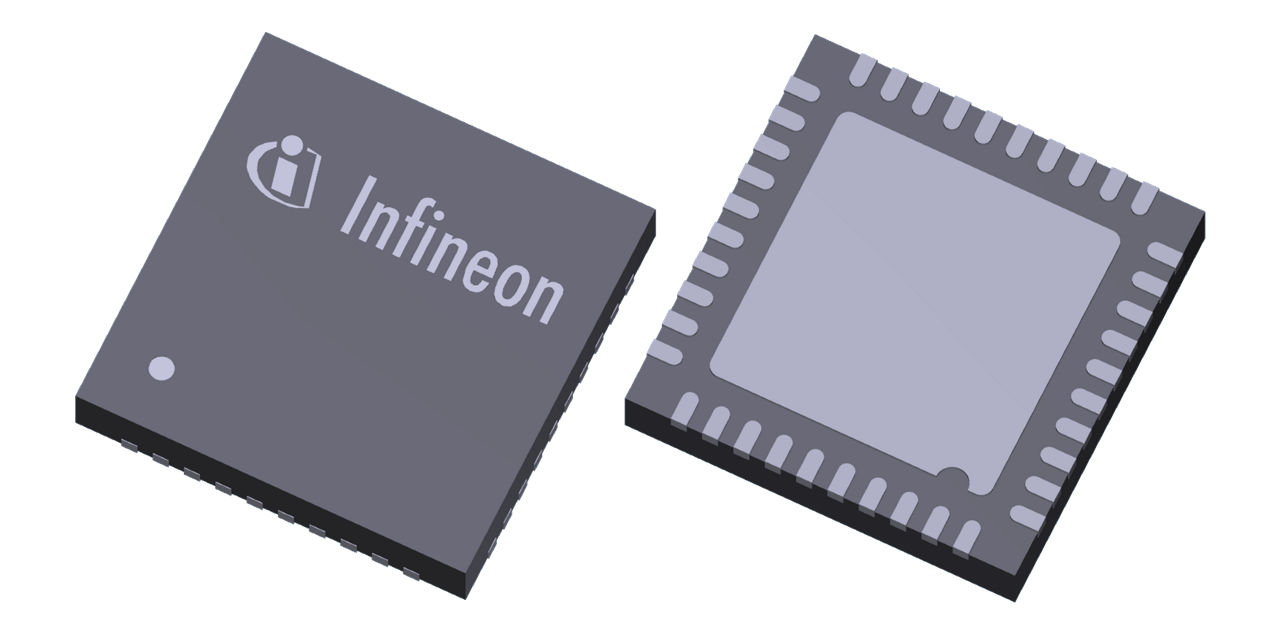

PG-VQFN-40
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-VQFN-40
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The XMC1400 series belongs to the XMC1000 Family of industrial microcontrollers which are based on the ARM® Cortex®-M0 processor core. With higher core and peripheral clock XMC1400 provides up to 70% performance increase compared to the XMC1300. In addition to dedicated peripherals for motor and power control applications XMC1400 devices offer 2 CAN nodes and are supported with a development environment enabling short time-to market.

機能

  • 48 MHz core / 96 MHz peripheral clock
  • Operating range 1.8 - 5.5 V, -40 - 105°C
  • 200KB Flash (ECC, cache), 16KB RAM
  • MATH coprocessor (DIV, CORDIC)
  • 12-bit ADC, 1 Ms/s, 12 inputs, 2x S&H
  • 3x analog comparator, 30ns
  • 16 x 16-bit capture, compare, PWM timers
  • 2x Hall sensor / encoder interface
  • LED brightness & color control (BCCU)
  • 4 serial channel, SPI, UART, I2C, LIN
  • Real Time Clock, watchdog, PRNG
  • VQFN-40, 5x5 mm², 0.4mm pitch, 35 IO

利点

  • MCU for dual motor or motor/PFC control
  • Increased performance and up to 56 IOs
  • Coprocessor for sensorless motor control
  • 2x motor control timer with dead time
  • 2x hall/encoder interface units
  • ADC with digital data pre-processing
  • Fast analog and out of range comparator
  • Flicker free LED dimming/color control
  • External crystal or 1% internal clock
  • 4x Universal high data rate serial ports
  • Functional safety and flash protection
  • Full support in ModusToolbox
