Active and preferred
RoHS準拠
鉛フリー

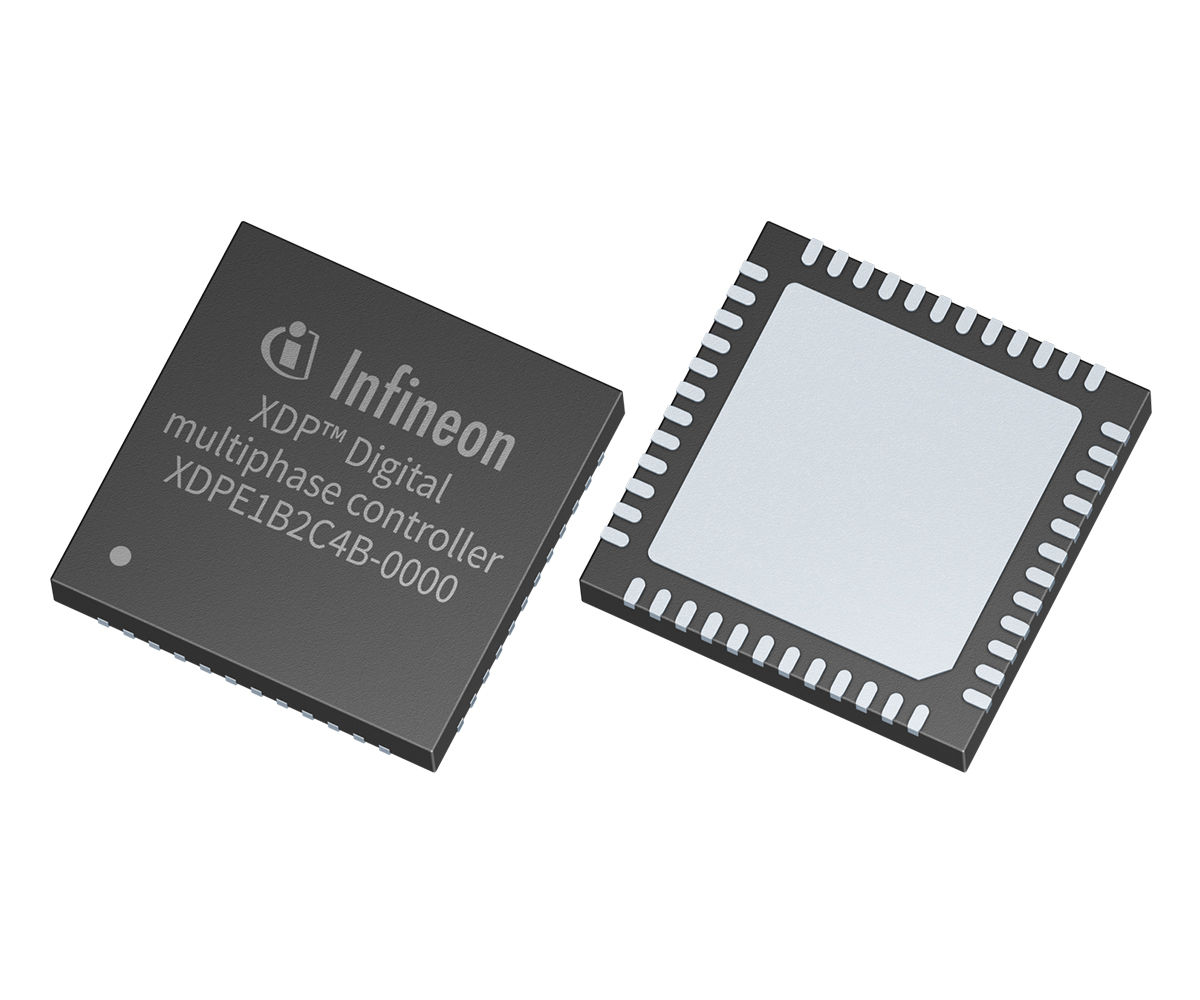

XDPE1B2C4B-0000

デジタルデュアルループ12相コントローラーは、Intel VR14サーバー、ワークステーション、ハイエンドデスクトップ アプリケーションに電力を供給します。
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XDPE1B2C4B-0000
XDPE1B2C4B-0000

製品仕様情報

  • インターフェース
    Intel VR13, VR13HC, VR14 SVID, AVS, PMBus
  • コンフィギュレーション
    12+0 to 0+12
  • スイッチング周波数 (範囲)
    250 kHz ～ 3000 kHz
  • パッケージ
    QFN 6x6 48-pin
  • モイスチャー感度レベル
    MSL1
  • 最大位相
    12
  • 認定
    Industrial
  • 電圧出力 (範囲)
    0.05 ～ 3.1
推奨
OPN
XDPE1B2C4B0000XTMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
XDPE1B2C4Bの位相構成は、2つのループへの12の位相の割り当てを柔軟に設定できます。コマンドおよび監視機能は、PMBus、AVS、およびSVIDインターフェースを介して制御され、AVSモードでは1mV/ステップ、Intelモードでは5mV/ステップまたは10mV/ステップの動的電圧識別、最大3.1Vの出力範囲、625 uVのオフセットおよびトリム解像度、0.5%を超える精度をサポートします。

特長

  • Intel VR13/HC、VR14に準拠
  • AVSbusおよびPMBus Rev 1.3に準拠
  • デジタル制御位相制御
  • TLVRインダクターのサポート
  • 差動出力電圧検出
  • CM制御による高速電流バランス調整
  • デジタル プログラム可能なPID
  • デジタル プログラム可能な負荷線傾斜
  • デジタル温度補償
  • 12 V電圧、電流検出の直接入力
  • 広範な障害検出、保護
  • 内部不揮発性メモリ (NVM)

利点

  • 優れた過渡応答
  • BOMの削減
  • 選択可能な自動位相の追加/削除
  • テレメトリと調整用のPMBus
  • 高速位相電流バランス
  • 高度な監視と保護
  • トラブルシューティング用ブラックボックス記録
  • TLVR二次オープン/ショート検出

用途
