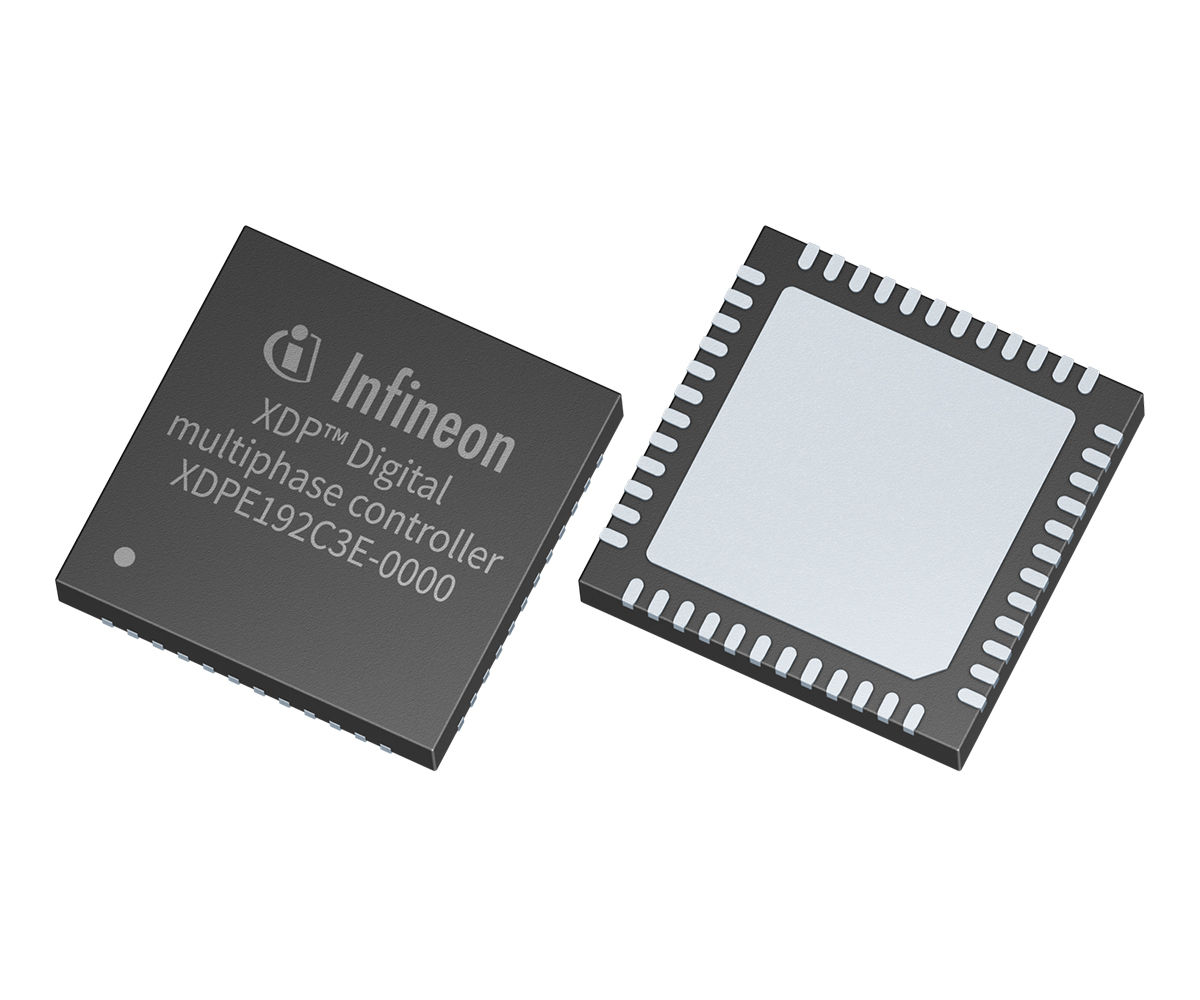

XDPE192C3E-0000

AMD SVI3サーバー、ワークステーション、およびハイエンド デスクトップ アプリケーション向けのデジタル デュアル ループ 12相コントローラー
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XDPE192C3E-0000
XDPE192C3E-0000
データシート

製品仕様情報

  • インターフェース
    AMD SVI3, PMbus
  • コンフィギュレーション
    12+0 to 6+6
  • スイッチング周波数 (範囲)
    250 kHz ～ 3000 kHz
  • パッケージ
    QFN 6x6 48-pin
  • モイスチャー感度レベル
    1
  • 最大位相
    12
  • 認定
    Industrial
  • 電圧出力
    2
  • 電圧出力 (範囲)
    0.25 ～ 2.8
推奨
OPN
XDPE192C3E0000XTMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
コア電圧は、XDPE192C3Dによって制御される多相バック レギュレーターによって供給され、2つのループ間のフェーズ組み合わせとして、12+0から6+6までのいずれかに設定できます。コマンドおよびモニター機能はSVI3インターフェースを介して制御され、動的電圧変化 (VOTF)、電源状態 (PS)、VRテレメトリとステータス要件に対応します。XDPE192C3Dは、柔軟性と安定性の点で究極のシステム ソリューションを提供します。

特長

  • AMD SVI3 Rev 2.0に準拠
  • PMBus Rev 1.3に準拠
  • デジタル制御による位相制御
  • 差動出力電圧検出
  • CM 制御による高速電流バランス
  • デジタル プログラム可能なPID
  • デジタル プログラム可能な負荷線傾斜
  • デジタル温度補償
  • 12 V電圧、電流の直接入力検出
  • 広範な故障検出、保護

利点

  • 優れた過渡応答
  • BOMの削減
  • 構成可能な自動位相の追加/削除
  • テレメトリとレギュレーション用のPMBus
  • 高度な制御ループ機能
  • 高度な保護機能
  • デジタル電流バランス
