TZ810N22KOF

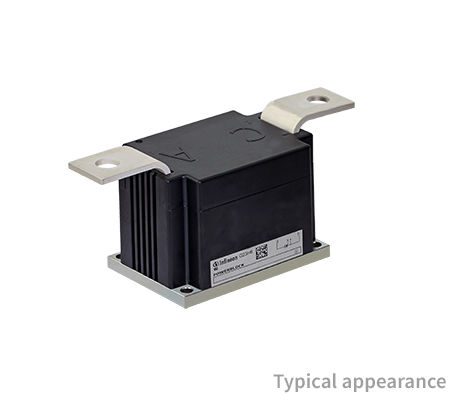

70 mm Single Thyristor Module with 2200 V in pressure contact technology
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TZ810N22KOF
TZ810N22KOF
EA.
データシート

Product details

  • (diT/dt)cr [A/µs] (@DIN IEC 747- 6)
    200
  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    819/85
  • IFSM / ITSM [A] (@10ms, Tvj max)
    35000
  • rT [mΩ] (@Tvj max)
    0.17
  • RthJC [K/W] (@180° el sin)
    0.042
  • Tvj [°C]
    125
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.82
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    6125
  • コンフィギュレーション
    Single SCR Phase Control
  • パッケージ
    70 mm
  • 製品ラインアップ
    Power Block
推奨
OPN
TZ810N22KOFHPSA2
製品ステータス active and preferred
インフィニオンパッケージ BG-PB70AT-1
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ BG-PB70AT-1
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Single Thyristor 70 mm Power Block 2200 V, 810 A module for phase control in pressure contact technology . Also available with pre-applied Thermal Interface Material .

機能

  • Pressure contact technology
  • Industrial standard package
  • Electrically insulated baseplate
  • Short on fail
  • Highest robustness and reliability
