アクティブで優先
RoHS準拠
鉛フリー

TLT125D0EJ

The TLS125D0EJ (Tj,max = 160°C) is an Automotive low-dropout voltage tracking regulator (LDO) with high Tracking Accuracy, Reverse Current Protection
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLT125D0EJ
TLT125D0EJ
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    250 mV
  • Power Good
    yes
  • Family
    OPTIREG™ linear Trackers
  • Base Product
    TLx125
  • Hold
    no
  • Reset
    no
  • Regulator Type
    Trackers
  • Output Voltage Type
    Tracking
  • Output Current max
    250 mA
  • Operating Temperature
    -40 °C to 160 °C
  • Operating Voltage
    4 V to 40 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    0.1 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    65 µA
推奨
OPN
TLT125D0EJXUMA1
製品ステータス active and preferred

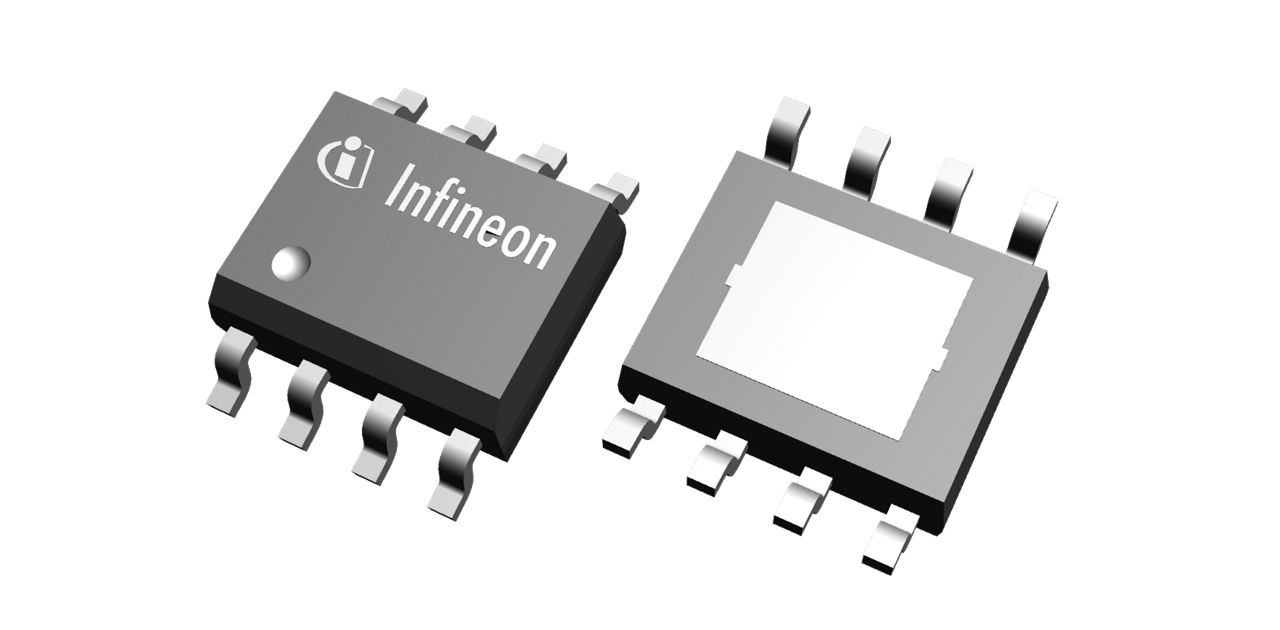

インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The OPTIREG™ TLT125D0EJ is a high-accuracy, low-dropout voltage tracking regulator for automotive applications. It supplies off-board systems with up to 40V and 250mA. The output voltage accurately follows the 2.0V reference applied to ADJ input. It operates at a maximum junction temperature of 160°C.

機能

  • Extended temp R: -40°C ≤ Tj ≤ 160°C
  • 250 mA current capability
  • Very high accuracy V tracking
  • Output V adjustable down to 2.0 V
  • Stable with ceramic output capacitors
  • Very low dropout V
  • Internally controlled soft start
  • Wide input V R: -16 V ≤ VIN ≤ 45 V
  • Short circuit protected O/P
  • Reverse polarity protected input
  • Overtemperature protection

利点

  • Very wide input voltage range
  • Low passive component BOM cost
  • Supervisory functionality (RESET)
  • Suitable for Cranking condition
  • Low current consumption
  • Best fit to supply:Sensors
  • Satellite (secondary) ECU supply
  • Microphones
  • Power Switch for Off-board loads
  • Small LED

用途

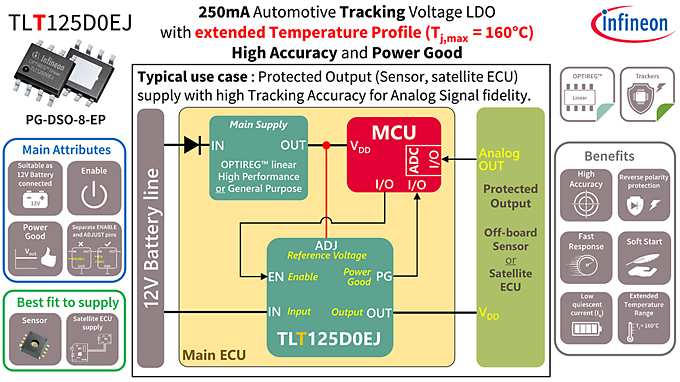

図

TLT125D0EJ_Diagram
TLT125D0EJ_Diagram
TLT125D0EJ_Diagram TLT125D0EJ_Diagram TLT125D0EJ_Diagram
TLT125D0EJ_Diagram TLT125D0EJ_Diagram TLT125D0EJ_Diagram
×
