TLS850F0TA V50

The TLS850F0TA V50 is a high performance very low dropout linear voltage regulator for 5 V supply in a PG-TO263-7 package.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS850F0TA V50
TLS850F0TA V50
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    yes
  • ステータス出力
    no
  • ドロップアウト電圧
    70 mV
  • パワーグッド
    no
  • ベース製品
    TLS850Fxxx
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    High Performance
  • 予算価格€/ 1k
    1.4
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    500 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    40 µA
推奨
OPN
TLS850F0TAV50ATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO263-7
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO263-7
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
With input range of 3V to 40V and low quiescent of 40μA, TLS850F0TAV50 is ideal for automotive applications. Output accuracy of 2%, maximum 500mA current. Requires only 1μF ceramic capacitor. Low dropout voltage (<70mV) below 100mA. Suitable for systems during cranking.

機能

  • Wide Input Voltage Range from 3.0 V to 40 V
  • Fixed Output Voltage 5 V
  • Output Voltage Precision ≤ ± 2 %
  • Output Current Capability up to 500 mA
  • Ultra Low Current Consumption typ. 40 µA
  • Very Low Dropout Voltage typ. 70 mV@100 mA
  • Stable with Ceramic Output Capacitor of 1 µF
  • Delayed Reset at Power-On: 16.5 ms
  • Adjustable Reset Threshold down to 2.50 V
  • Watchdog with fixed timing and current dependent deactivation: 96 ms,
  • Activated at IQ > 5.5 mA
  • Enable, Undervoltage Reset, Overtemperature Shutdown
  • Output Current Limitation
  • Wide Temperature Range
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Very wide input voltage range
  • Fast voltage regulation loop
  • Supports voltage cranking application
  • Very low dropout

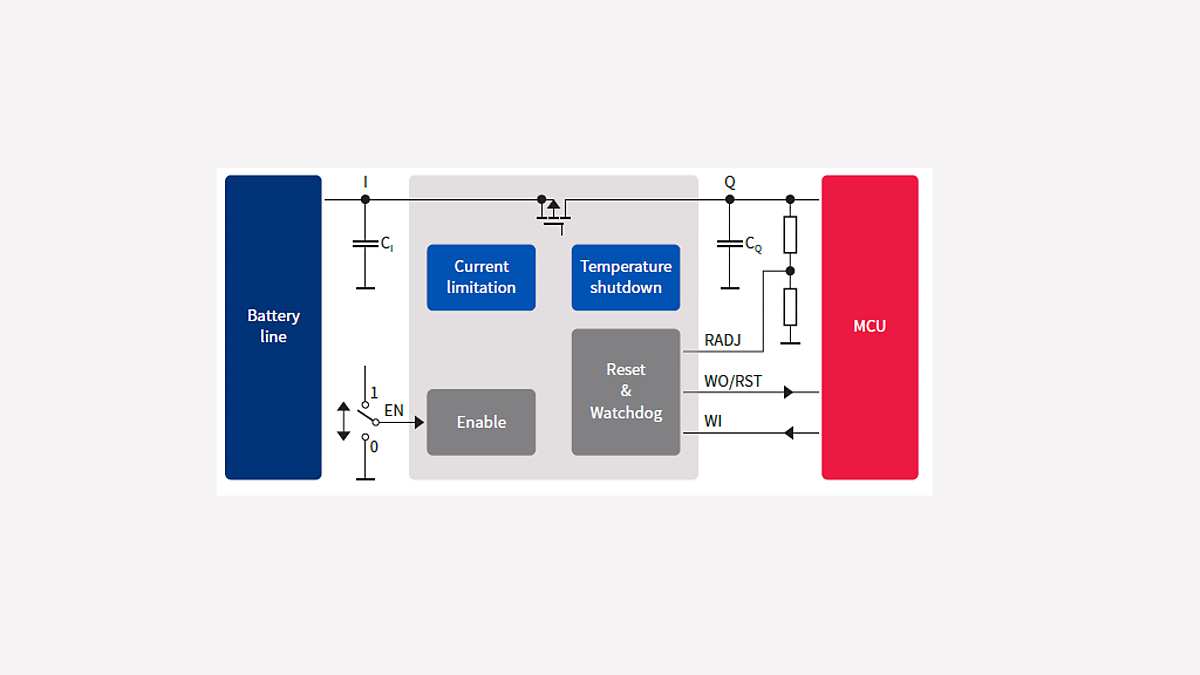

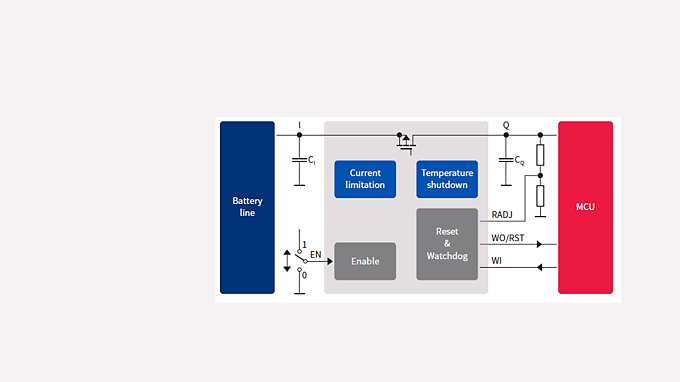

図
