TLS850D0TA V50

終息
The TLS850D0TA V50 is a high performance very low dropout linear voltage regulator for 5 V supply in a PG-TO263-7 package.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS850D0TA V50
TLS850D0TA V50
データシート

Product details

  • Currently planned availability until at least
    n.a
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    70 mV
  • Power Good
    no
  • Base Product
    TLS850D0xx
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    High Performance
  • Budgetary Price €/1k
    1.34
  • Output Voltage Type
    5.0 V
  • Output Current max
    500 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3 V to 40 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    40 µA
OPN
TLS850D0TAV50ATMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TO263-7
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-TO263-7
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLS850D0TAV50 regulators are suitable for automotive or battery-connected supply systems, offering 3V to 40V input range, 40μA quiescent current, 2% output voltage accuracy, and 500mA max current. With a new loop concept, they provide fast regulation and stability, making them ideal for automotive systems needing to operate during cranking conditions.

機能

  • Wide Input Voltage Range from 3.0 V to 40 V
  • Fixed Output Voltage 5 V
  • Output Voltage Precision ≤ ± 2 %
  • Output Current Capability up to 500 mA
  • Ultra Low Current Consumption typ. 40 µA
  • Very Low Dropout Voltage typ. 70 mV@100 mA
  • Stable with Ceramic Output Capacitor of 1 µF
  • Delayed Reset at Power-On: 16.5 ms
  • Adjustable Reset Threshold down to 2.50 V
  • Enable, Undervoltage Reset, Overtemperature Shutdown
  • Output Current Limitation
  • Wide Temperature Range
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Very wide input voltage range
  • Fast voltage regulation loop
  • Supports voltage cranking application
  • Very low dropout

図

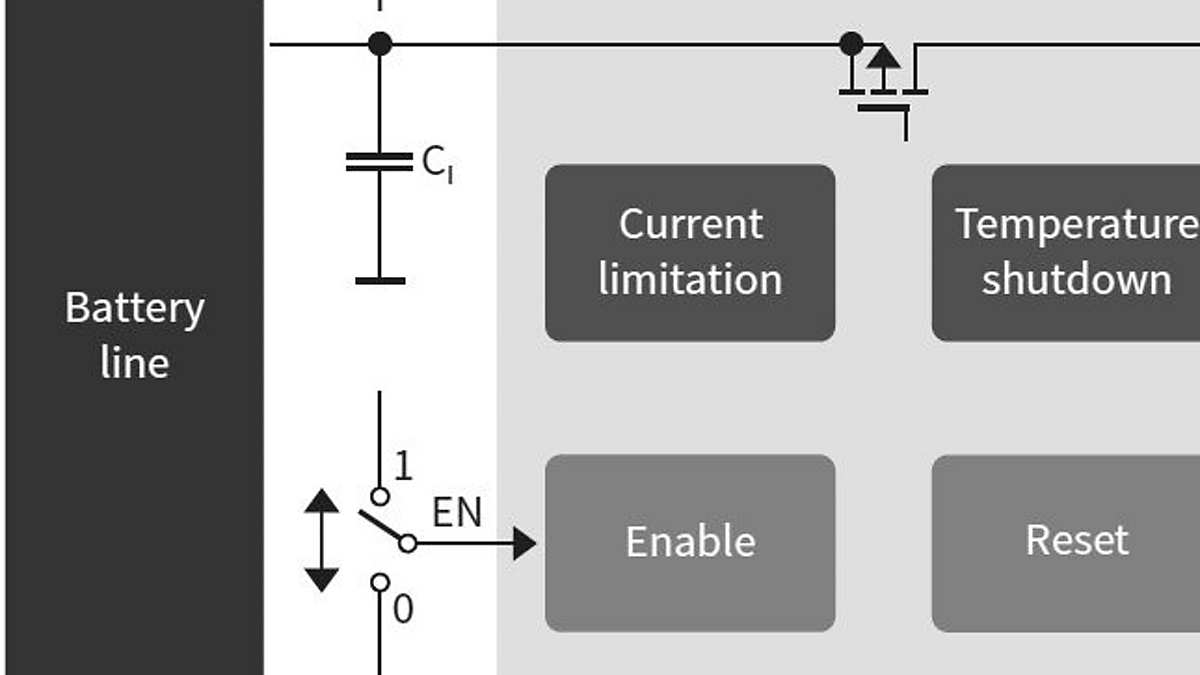

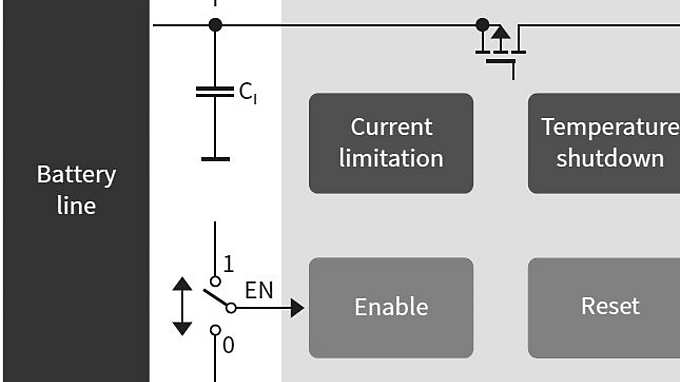

TLS850Dx_application_diagram
TLS850Dx_application_diagram
TLS850Dx_application_diagram TLS850Dx_application_diagram TLS850Dx_application_diagram
TLS850Dx_application_diagram TLS850Dx_application_diagram TLS850Dx_application_diagram

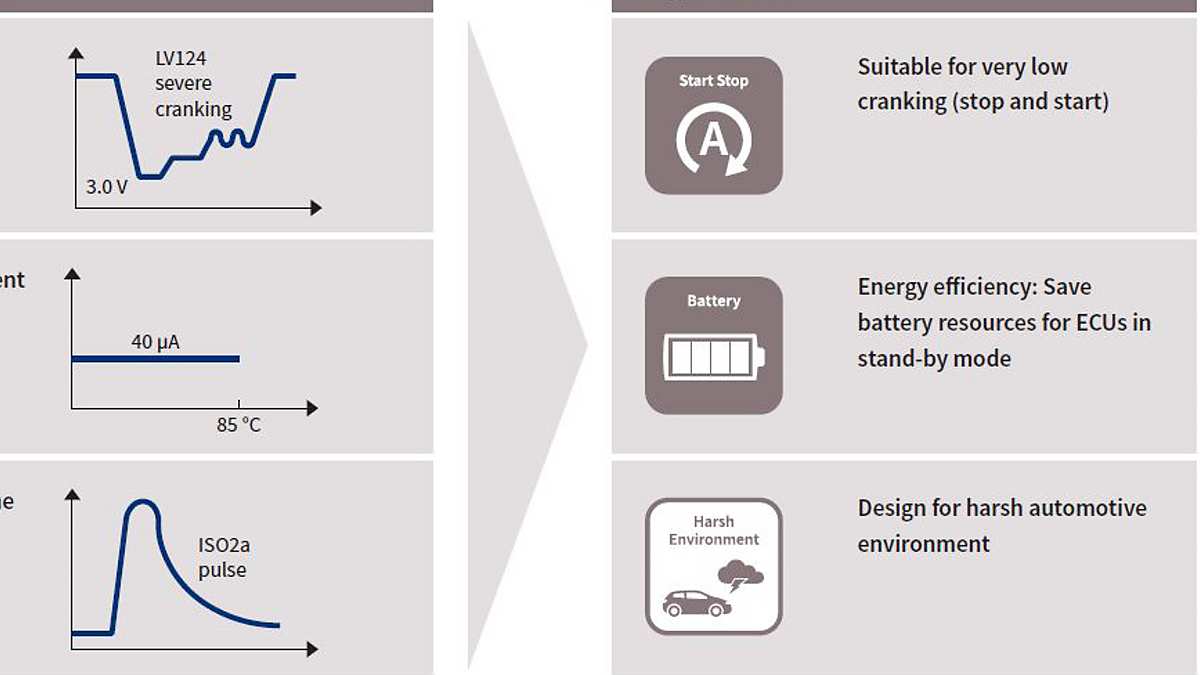

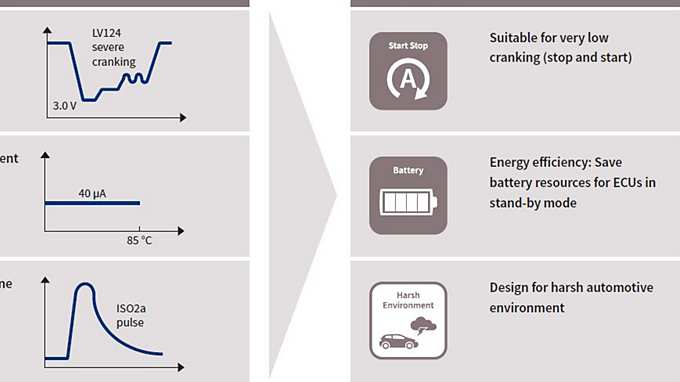

TLS850Dx_key_benefits TLS850Dx_key_benefits TLS850Dx_key_benefits
TLS850Dx_key_benefits TLS850Dx_key_benefits TLS850Dx_key_benefits
×
