TLS805B1SJV

The TLS805B1SJV is a linear voltage regulator featuring wide input voltage range, low drop out voltage and ultra low quiescent current.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS805B1SJV
TLS805B1SJV
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    100 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear High Performance
  • Base Product
    TLS805B1xx
  • Hold
    no
  • Reset
    no
  • Regulator Type
    High Performance
  • Budgetary Price €/1k
    0.55
  • Output Voltage Type
    adj.
  • Output Current max
    50 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    2.75 V to 42 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    5 µA
推奨
OPN
TLS805B1SJVXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLS805B1SJV is a low quiescent current regulator with input range of 2.75V to 42V, ideal for automotive applications. Adjustable output voltage, 2% accuracy, and 50mA current capability. Requires just 1μF ceramic capacitor for stability. Enable feature for on/off control, consuming <1μA. Suitable for systems during cranking. Includes internal protection for current limitation and over-temperature shutdown.

機能

  • Wide Input Voltage Range: 2.75V to 42 V
  • 50 mA Current Capability
  • Adjustable Output from 1.2V
  • Ultra Low Quiescent Current: 5μA
  • Low Dropout Voltage: 100 mV @50mA
  • Enable Feature
  • Stable with 1μF Output Capacitor
  • Stable Aluminium,Tantalum or Ceramic
  • Output Current Limit Protection
  • Overtemperature Protection
  • PG-DSO8 package

利点

  • Automotive-grade:Robust & Cost-Effective
  • Optimized 1µF ceramic output capacitance
  • Save energy with ultra-low standby. nt

図

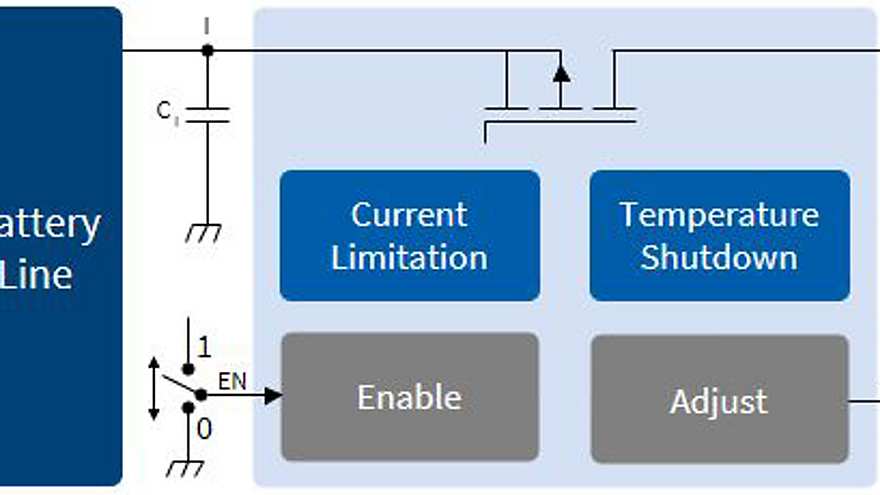

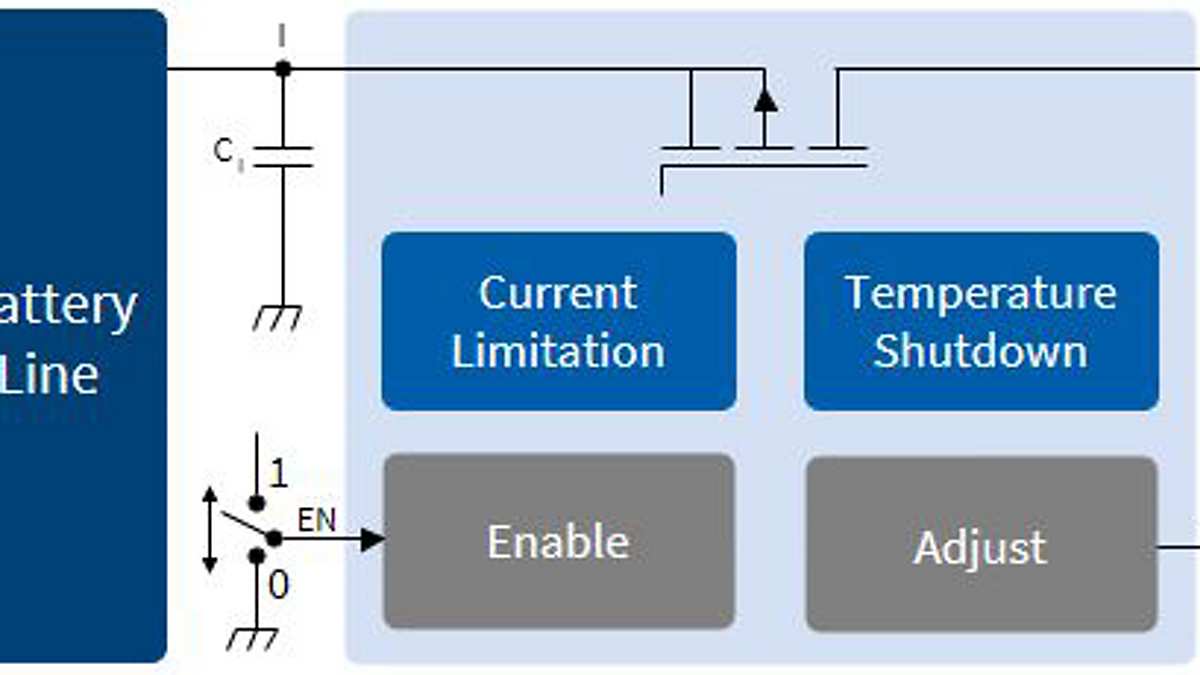

application_schematic_TLS805B1
application_schematic_TLS805B1
application_schematic_TLS805B1 application_schematic_TLS805B1 application_schematic_TLS805B1
application_schematic_TLS805B1 application_schematic_TLS805B1 application_schematic_TLS805B1
×
