TLS208D1EJV33

The TLS208D1EJV33 is especially designed for applications with a permanent connection to pre-regulators like DCDC converters.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS208D1EJV33
TLS208D1EJV33
EA.
データシート

Product details

  • Currently planned availability until at least
    2037
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    900 mV
  • パワーグッド
    no
  • ベース製品
    TLS208D1xxVxx
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    Post Regulator
  • 出力電圧タイプ
    3.3 V
  • 出力電流 max
    800 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    2.7 V to 18 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    90 µA
推奨
OPN
TLS208D1EJV33XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The IC regulates input voltage VI (2.7V ≤ VI ≤ 18V) to adjustable output voltage (0.8V-5.25V or fixed with ±2% precision). TLS208D1EJV33 suits applications with pre-regulator connections. Available in PG-DSO-8 (Exposed Pad) and TSON-10 packages. Features: enable, adjustable reset threshold. Protected against overload, short circuit, over-temperature. Input capacitor CI compensates line influences. Output capacitor CQ ensures stability.

機能

  • Adjustable Output V from 0.8 V to 5.25 V
  • Output Voltage Accuracy of ± 2 %
  • Static Output Currents up to 800 mA
  • Enable Functionality
  • Undervoltage with Power-On Reset Delay
  • Adjustable Reset Threshold
  • Low Dropout Voltage: typ. 400mV at 400mA
  • Very Low Current Consumption: typ. 90 μA

利点

  • Less system cost
  • Very high power supply ripple rejection
  • Suitable for cranking → 2.7V input
  • Power saving with enable feature

用途

図

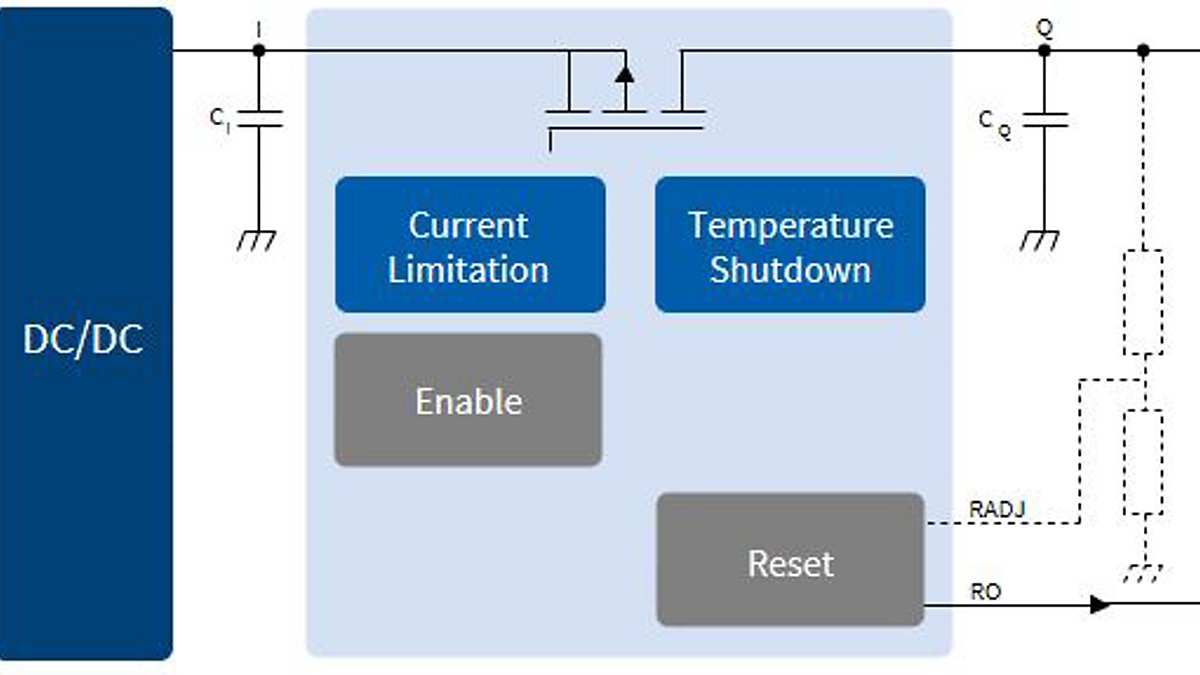

Block_Diagram_TLS208D1EJV33
Block_Diagram_TLS208D1EJV33
Block_Diagram_TLS208D1EJV33 Block_Diagram_TLS208D1EJV33 Block_Diagram_TLS208D1EJV33
Block_Diagram_TLS208D1EJV33 Block_Diagram_TLS208D1EJV33 Block_Diagram_TLS208D1EJV33
×
