TLS205B0EJV

The TLS205B0EJV is a micropower, low noise, low dropout voltage regulator, supplying an output current of 500 mA with a dropout voltage of 300 mV.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS205B0EJV
TLS205B0EJV
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    340 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Post Regulator
  • ベース製品
    TLS205B0xxVxx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Post Regulator
  • 予算価格€/ 1k
    0.66
  • 出力電圧タイプ
    adj.
  • 出力電流 max
    500 mA
  • 動作温度
    -40 °C to 125 °C
  • 動作電圧
    2.3 V to 20 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2.5 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    30 µA
推奨
OPN
TLS205B0EJVXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLS205B0EJV: Ideal for battery-powered systems with low quiescent current (30μA). Low output noise with 0.01μF bypass capacitor. Stable with small output capacitors (3.3μF), no series resistance needed for ceramic capacitors. Internal protection: reverse battery, current limiting, reverse current. Fixed output voltages (3.3V, 5.0V) and adjustable (1.22V reference). Available in PG-DSO8 and PG-TSON10 exposed pad packages.

機能

  • Wide Input Voltage Range: 1.8V to 20 V
  • 500 mA Current Capability
  • Adjustable Output from 1.22 V to 20 V
  • Low Quiescent Current: 30μA
  • Low Dropout Voltage: 320 mV
  • Low Noise typ.24µV RMS
  • Internal circuitry working down to 2.3 V
  • Very low Shutdown Current: < 1μA
  • No Protection Diodes Needed
  • Stable with ≥ 3.3 μF Output Capacitor
  • Stable with Al, Ta or Ceramic Capacitors

利点

  • Wide input voltage range
  • Low noise

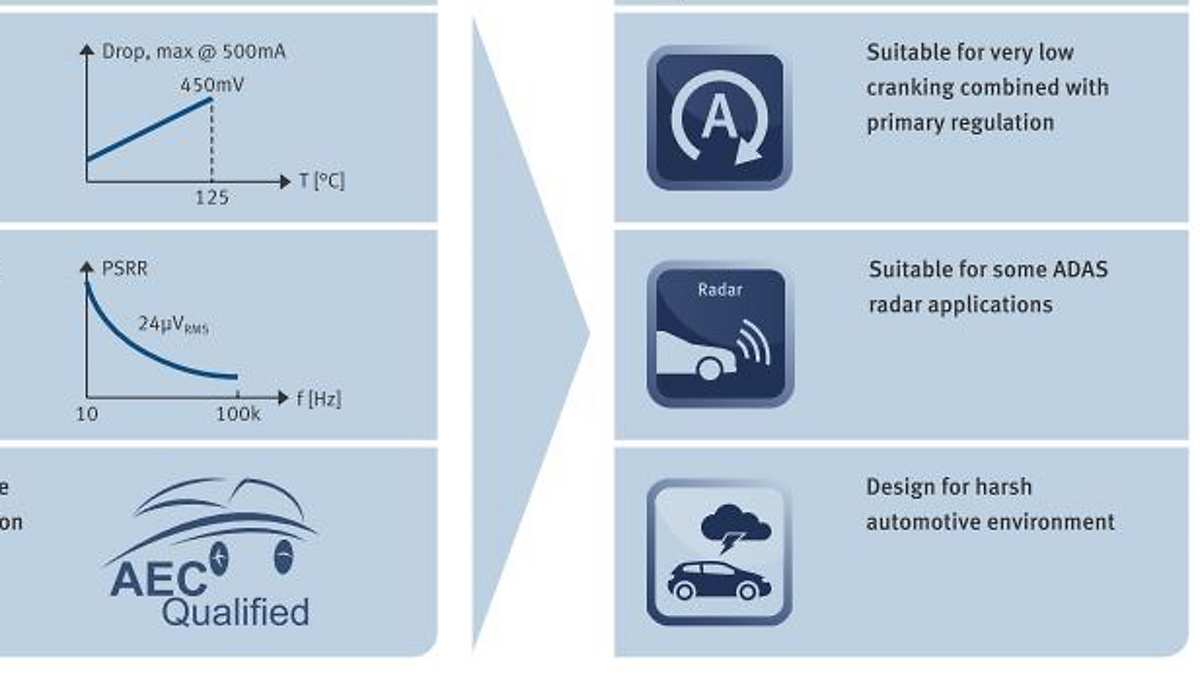

図
