TLS205B0EJ V50

The TLS205B0EJ V50 is a micropower, low noise, low dropout voltage 5 V regulator, output current of 500 mA with a dropout voltage of 350 mV.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS205B0EJ V50
TLS205B0EJ V50
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    320 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Post Regulator
  • ベース製品
    TLS205B0xxVxx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Post Regulator
  • 予算価格€/ 1k
    0.65
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    500 mA
  • 動作温度
    -40 °C to 125 °C
  • 動作電圧
    2.3 V to 20 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2.5 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    30 µA
推奨
OPN
TLS205B0EJV50XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLS205B0EJV50 is designed for battery-powered systems with low quiescent current (30μA). Low output noise with external 10nF bypass capacitor (down to 42μVRMS). Stable with small output capacitors (3.3μF). No series resistance needed for ceramic capacitors. Internal protection: reverse battery, current limiting, reverse current. TLS205B0EJV50: 5.0V fixed output variant in PG-DSO-8 Exposed Pad package.

機能

  • Wide Input Voltage Range: up to 20 V
  • 500 mA Current Capability
  • Low Quiescent Current: 30μA
  • Low Dropout Voltage: 350 mV
  • Low Noise typ.: 42µV RMS
  • Fixed Output Voltage: 5.0 V
  • Internal circuitry working down to 2.3 V
  • Very low Shutdown Current: < 1μA
  • No Protection Diodes Needed
  • Stable with ≥ 3.3 μF Output Capacitor
  • Stable with Al, Ta or Ceramic Capacitors

利点

  • Wide input voltage range
  • Low noise

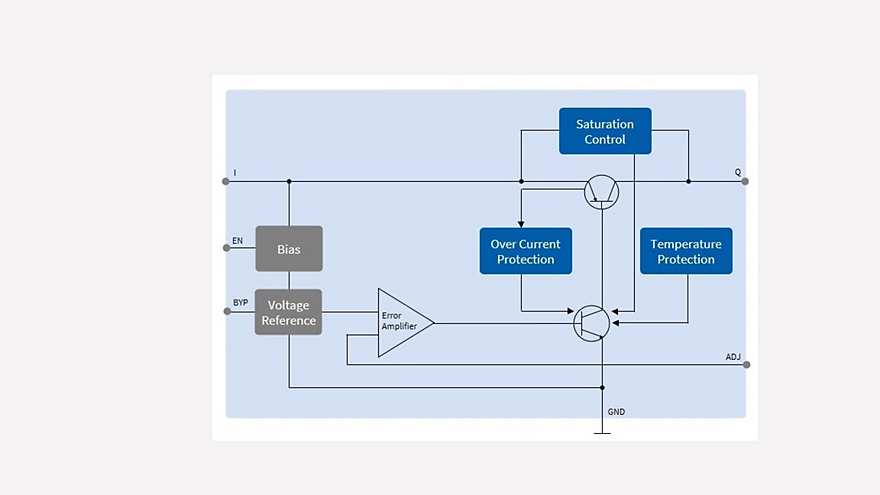

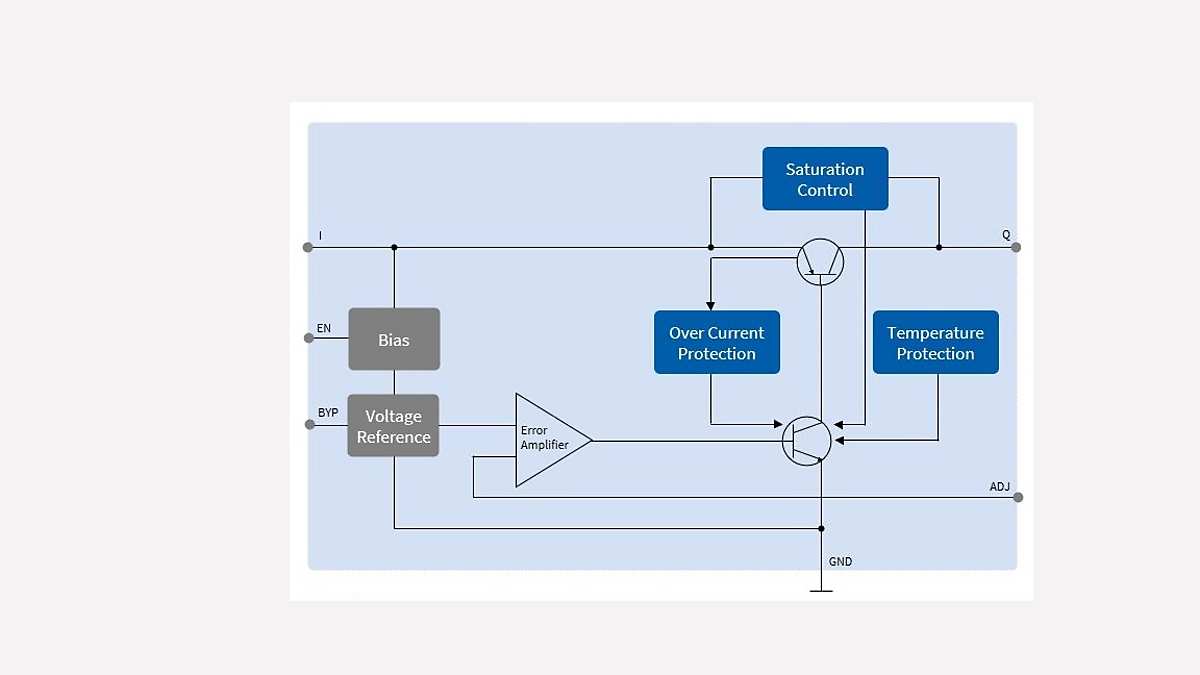

図

TLS205B0EJ V50
TLS205B0EJ V50
TLS205B0EJ V50 TLS205B0EJ V50 TLS205B0EJ V50
×
