TLS202A1MBV

The TLS202A1MBV is a monolithic integrated adjustable linear voltage post regulator for load currents up to 150 mA.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS202A1MBV
TLS202A1MBV
EA.
データシート

Product details

  • Currently planned availability until at least
    2037
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    290 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Post Regulator
  • ベース製品
    TLS202x1MBVxx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Post Regulator
  • 予算価格€/ 1k
    0.41, 0.41
  • 出力電圧タイプ
    adj.
  • 出力電流 max
    150 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    2.7 V to 18 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    3 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    50 µA
推奨
OPN
TLS202A1MBVHTSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The IC regulates input voltage VI (2.7V ≤ VI ≤ 18V) to adjustable output voltage (1.2V to 5.25V) with ±3% precision. Ideal for low standby current applications. Not for direct battery connection. Compact PG-SCT595-5 package. Designed for automotive applications, protected against overload, short circuit, and overtemperature. Suitable for various applications requiring stabilized voltage (1.2V to 5.25V).

機能

  • Adjustable O/P V from 1.2 V to 5.25 V
  • Output V Accuracy of ±3 %
  • Output Currents up to 150 mA
  • I/P V Operating R of 2.7 V to 18 V
  • Low Dropout V: typ. 290mV
  • Very Low Current Consumption: typ. 50 μA
  • Very High PSRR: typ. 65dB at 10kHz
  • Output Current Limitation
  • Short Circuit protected
  • Overtemperature Shutdown
  • Wide Temp. R From -40 °C up to 150 °C
  • Suitable in Automotive Electronics

図

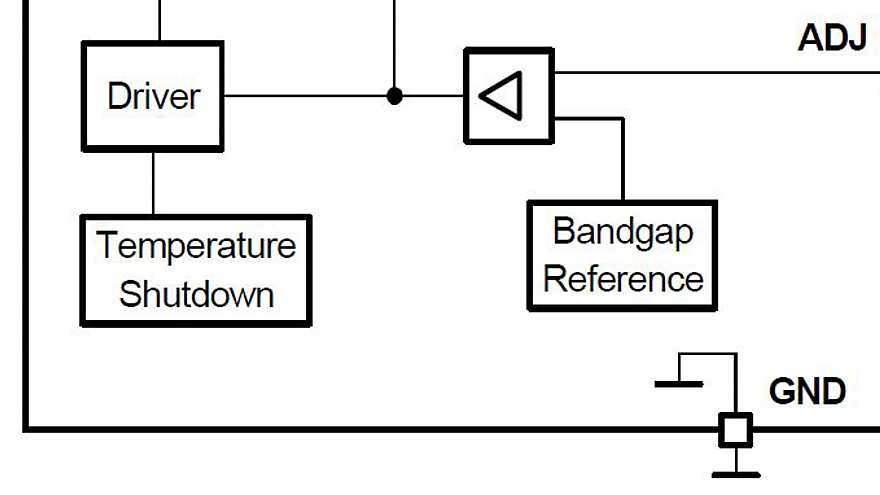

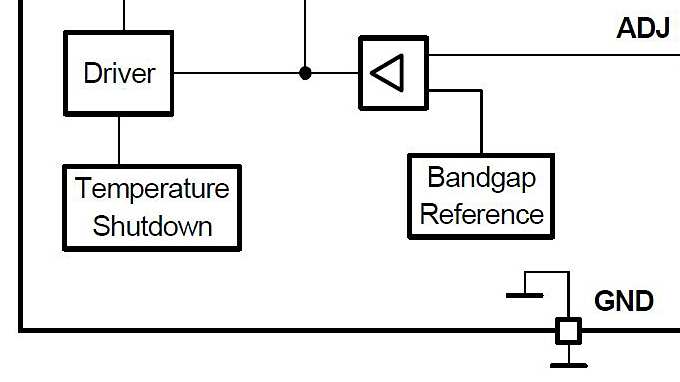

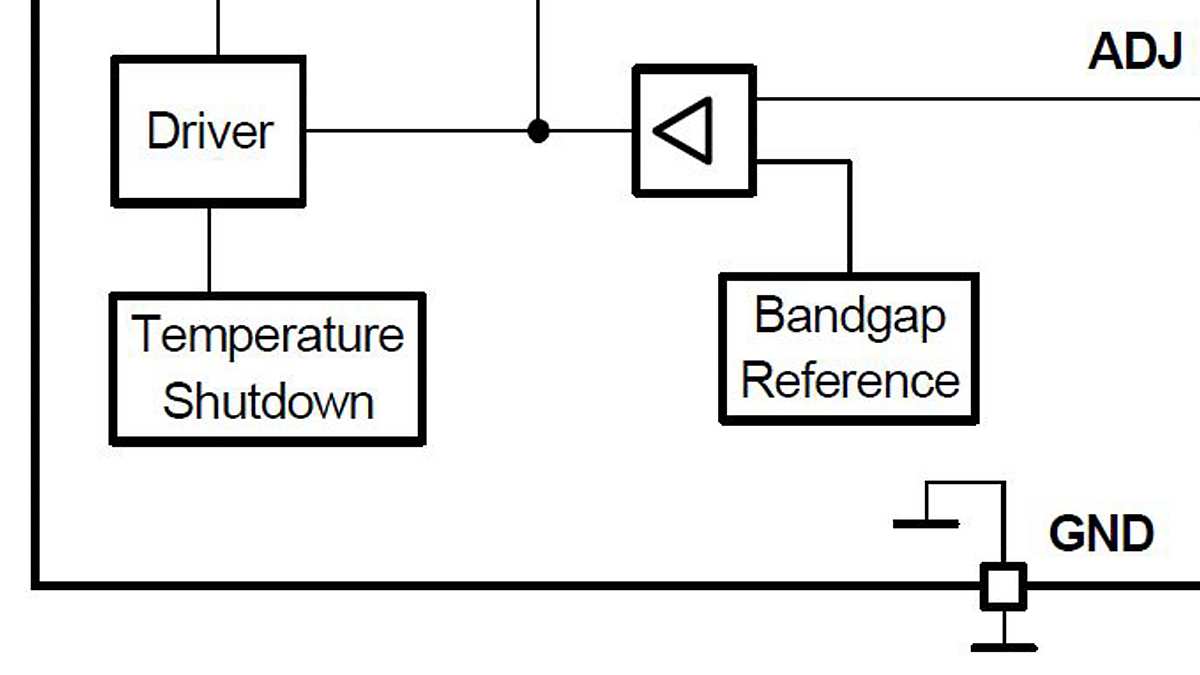

TLE2021A1_Block_Diagram
TLE2021A1_Block_Diagram
TLE2021A1_Block_Diagram TLE2021A1_Block_Diagram TLE2021A1_Block_Diagram
TLE2021A1_Block_Diagram TLE2021A1_Block_Diagram TLE2021A1_Block_Diagram
×
