アクティブで優先
RoHS準拠

TLF80511TF V33

The TLF80511TF V33 is a linear low dropout voltage regulator for load currents up to 400 mA in D²PAK or DPAK packages with fixed output voltage (3.3V)
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF80511TF V33
TLF80511TF V33
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    130 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear High Performance
  • Base Product
    TLF80511xx
  • Hold
    no
  • Reset
    no
  • Regulator Type
    High Performance
  • Budgetary Price €/1k
    0.53, 0.53
  • Output Voltage Type
    3.3 V
  • Output Current max
    400 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3.3 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    no
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    38 µA
推奨
OPN
TLF80511TFV33ATMA2 TLF80511TFV33ATMA1
製品ステータス active and preferred discontinued
インフィニオンパッケージ
PG-TO252-3
PG-TO252-3
パッケージ名 DPAK DPAK
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 1 N/A
モイスチャーパッキン NON DRY NON DRY
鉛フリー No No
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-3
パッケージ名 DPAK
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス discontinued
インフィニオンパッケージ
PG-TO252-3
パッケージ名 DPAK
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

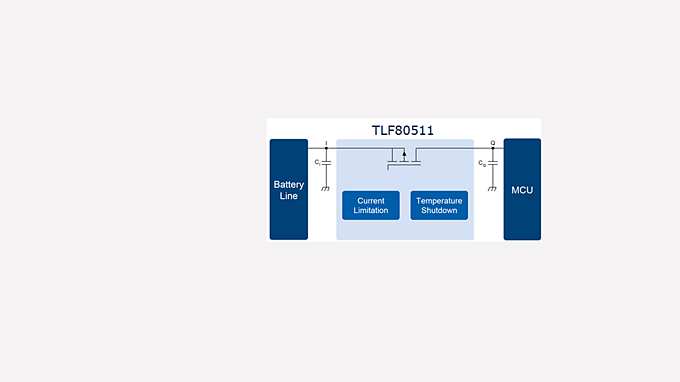

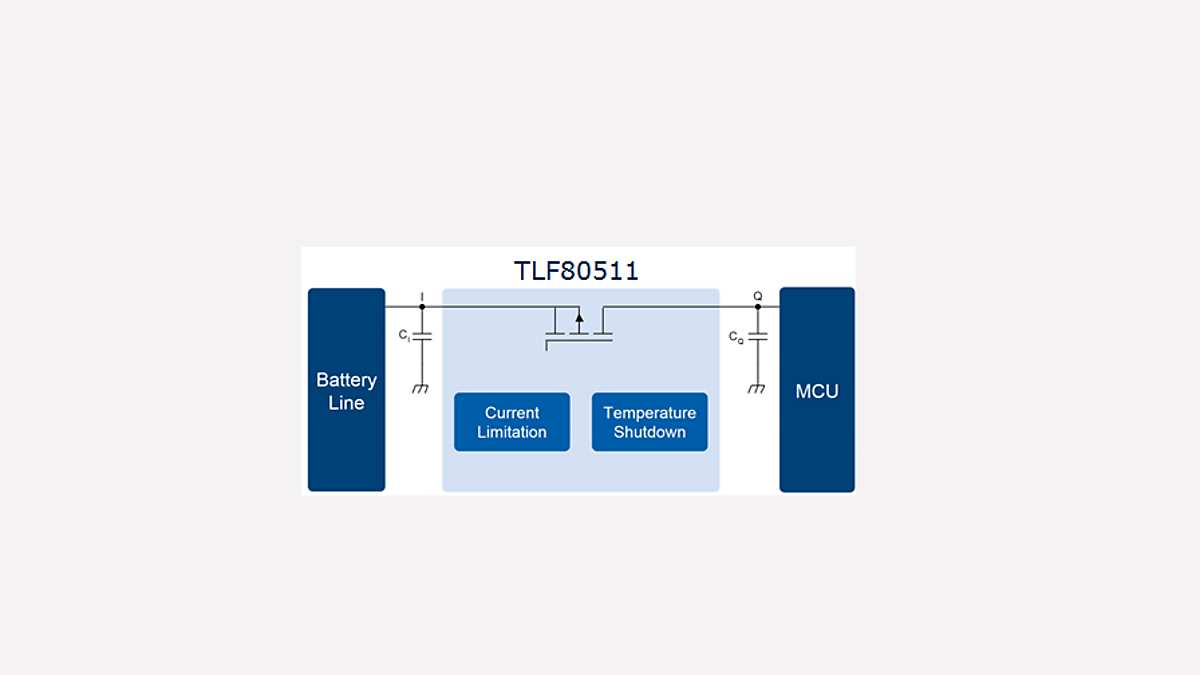

Regulate input voltage up to 40V to VQ,nom (3.3V ±2%) with TLF80511TF V33. Ideal for low power systems connected to batteries, it has 38µA quiescent current, 100mV dropout voltage (<100mA), and extended operating range from 3.3V. Suitable for automotive systems, it ensures stable regulation with a single 1µF output capacitor.

機能

  • Output Voltage 3.3 V
  • Output Voltage Precision ± 2 %
  • Output Current up to 400 mA
  • Ultra Low Current Consumption 38 µA
  • Low Dropout V 100 mV at 100 mA O/P I
  • Ext Operating Range Starting at 3.3 V
  • Small Output Capacitor 1 µF
  • Output Current Limitation
  • Overtemperature Shutdown
  • Suitable for Use in ATV Electronics
  • Wide Temp Range from -40 °C up to 150 °C

利点

  • Very Wide Input Voltage Range
  • Supports Voltage Cranking Application
  • Very Low Dropout
