アクティブで優先
RoHS準拠

TLF80511TC

The TLF80511TC is a linear low dropout voltage regulator for load currents up to 400 mA with fixed output voltage (5V and 3.3V).
データシート
パッケージ
ボード
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF80511TC
TLF80511TC
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    100 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear High Performance
  • Base Product
    TLF80511xx
  • Hold
    no
  • Reset
    no
  • Regulator Type
    High Performance
  • Budgetary Price €/1k
    0.75, 0.75
  • Output Voltage Type
    5.0 V
  • Output Current max
    400 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3.3 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    no
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    38 µA
推奨
OPN
TLF80511TCATMA2 TLF80511TCATMA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ
PG-TO263-3
PG-TO263-3
パッケージ名 D2PAK D2PAK
包装サイズ 1000 1000
包装形態 TAPE & REEL TAPE & REEL
水分レベル 1 1
モイスチャーパッキン NON DRY NON DRY
鉛フリー No No
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO263-3
パッケージ名 D2PAK
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-TO263-3
パッケージ名 D2PAK
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

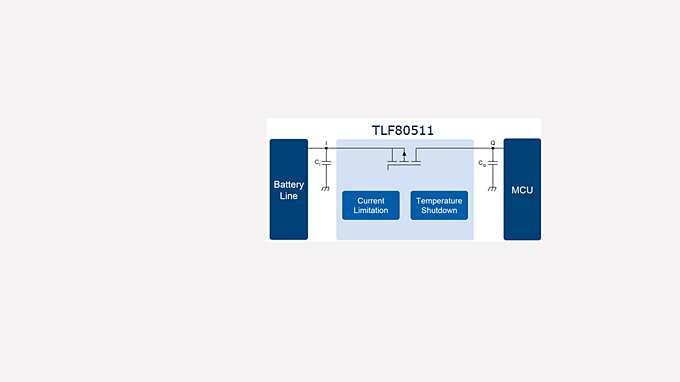

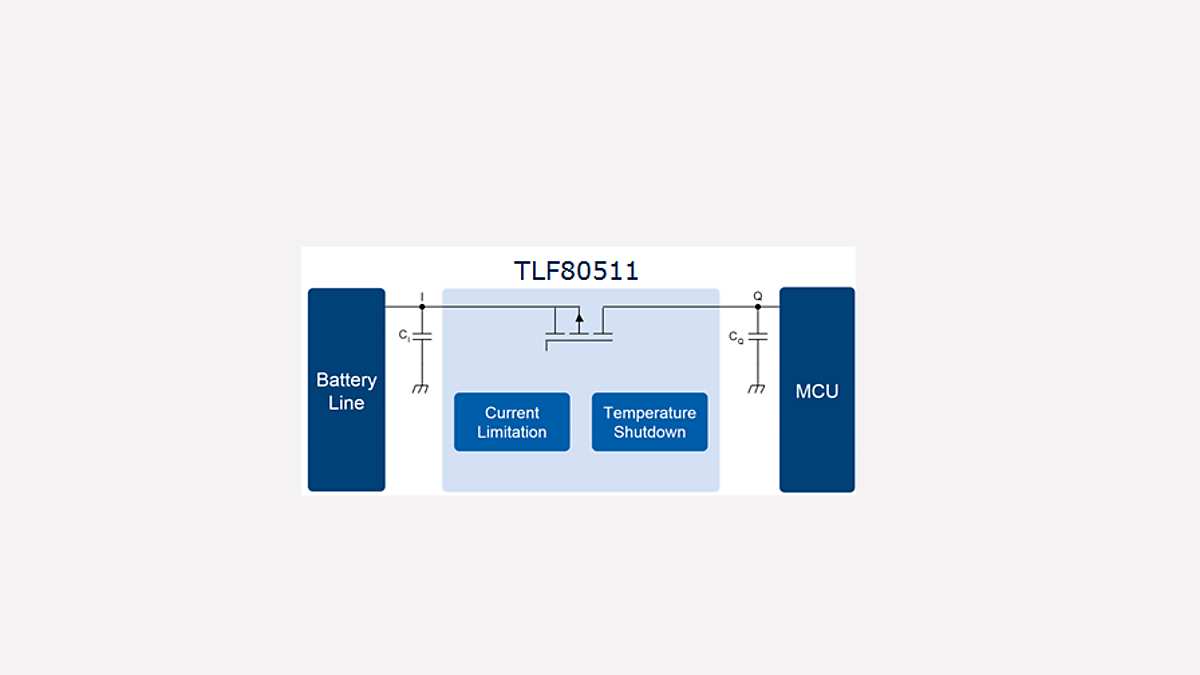

TLF80511TC regulates input voltage up to 40V to VQ,nom = 5V with ±2% precision. Ideal for low operating current systems connected to batteries, it has a quiescent current of 38µA. Dropout voltage is 100mV for output current < 100mA. Works from 3.3V input voltage, making it suitable for automotive systems. Requires only 1µF output capacitor for stable regulation.

機能

  • Output Voltage 5 V
  • Output Voltage Precision ± 2 %
  • Output Current up to 400 mA
  • Ultra Low Current Consumption 38 µA
  • Low Dropout V: 100 mV at 100 mA O/P I
  • Ext Operating Range Starting at 3.3 V
  • Small Output Capacitor 1 µF
  • Output Current Limitation
  • Overtemperature Shutdown
  • Suitable for Use in ATV Electronics
  • Wide Temp Range from -40 °C up to 150 °C

利点

  • Very Wide Input Voltage Range
  • Supports Voltage Cranking Application
  • Very Low Dropout
