TLF4277-2EP

Active antenna supply. Linear voltage regulator with integrated current sense.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4277-2EP
TLF4277-2EP
EA.
データシート

製品仕様情報

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    No
  • ステータス出力
    Yes
  • ドロップアウト電圧
    200 mV
  • パワーグッド
    No
  • ファミリー
    OPTIREG™ linear Application Specific
  • ベース製品
    TLF4x77
  • ホールド
    No
  • リセット
    No
  • レギュレーター タイプ
    Application Specific -Antenna
  • 出力電圧タイプ
    adj.
  • 出力電流 max
    400 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 45 V
  • 早期警告
    No
  • 有効 (=禁止)
    Yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    150 µA
推奨
OPN
TLF42772EPXUMA1
製品ステータス active and preferred

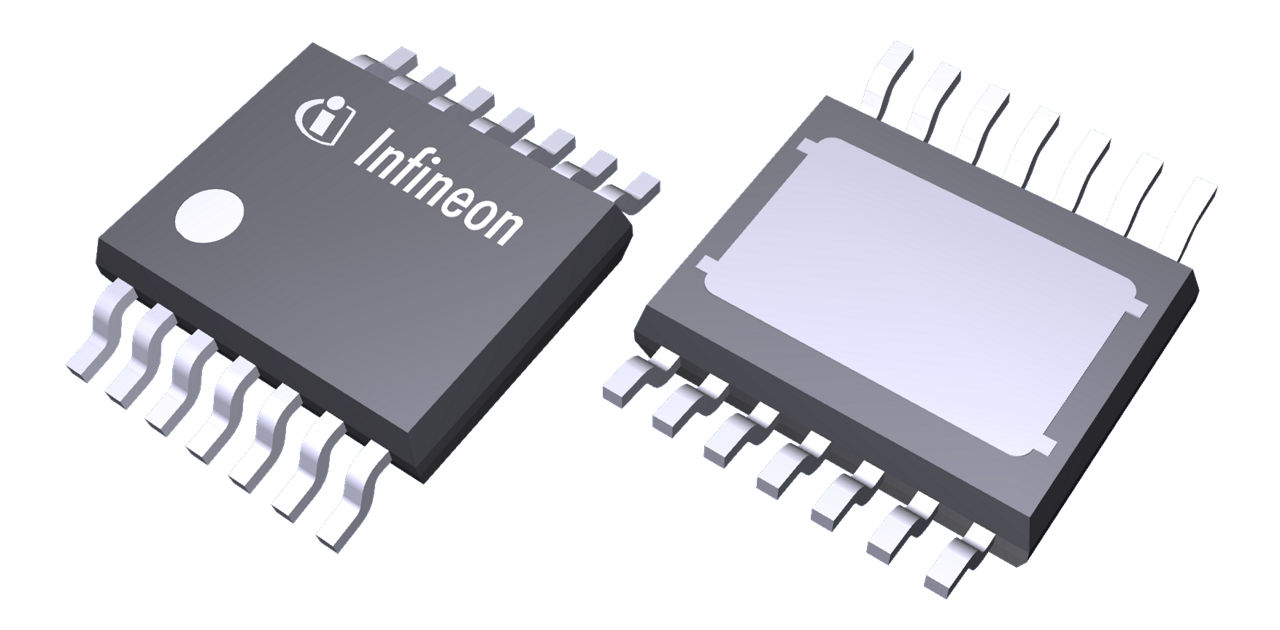

インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLF4277-2EP is the ideal companion IC to supply critical applications requiring tight current limitation and diagnostics. It provides monitoring and protection features as well as a high side power switch. The TLF4277-2EP is a monolithic integrated low dropout voltage regulator that can supply loads up to 400 mA. The adjustable output voltage makes the TLF4277-2EP capable of supplying the majority of standard active antennas such as:
• FM/AM
• DAB
• XM
• SIRIUS For an input voltage up to 40 V the TLF4277-2EP provides an adjustable output voltage from 3 V to 16 V. The integrated current monitor function is a unique feature that provides diagnosis and system protection functionality. Fault conditions such as overtemperature and output overvoltage are monitored and indicated at the current sense output. The maximum output current limit of the device is adjustable to provide additional protection to the connected load.
Via the enable function the IC can be disabled to lower the power consumption.
The PG-TSDSO-14 package provides an enhanced thermal performance within an SO8 body size.

機能

  • Integ.current monitor,overvoltage detect
  • Adjustable output voltage
  •  Output current up to 400 mA
  • Adjustable output current limitation
  • Very low current consumption
  • Very low dropout voltage
  • Wide input voltage range up to 40 V
  • Reverse polarity protection
  • Short circuit protection
  •  Overtemperature shutdown
  • Green Product (RoHS compliant)

利点

  • Robust protection features
  • Wide input operation&temperature range
  • Integrated current monitor

用途

図

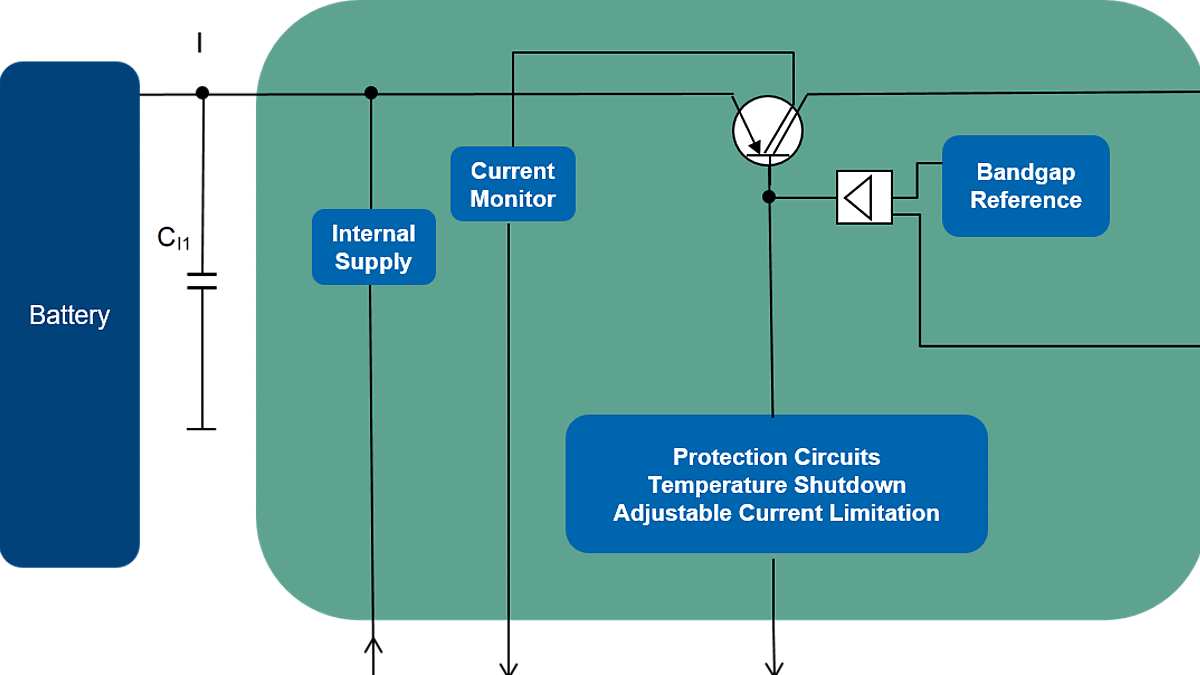

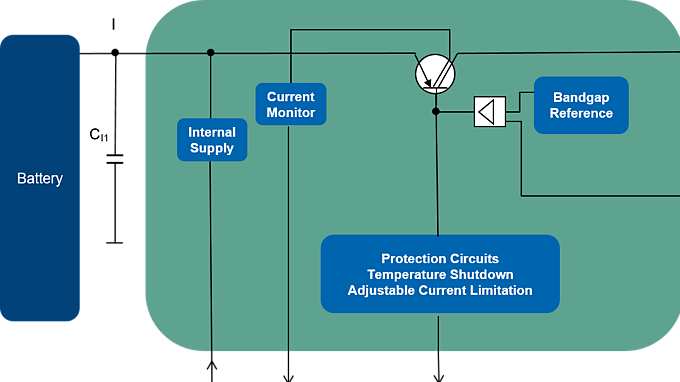

TLF4277-2EP-Application-Schematic-for-Website_1
TLF4277-2EP-Application-Schematic-for-Website_1
TLF4277-2EP-Application-Schematic-for-Website_1 TLF4277-2EP-Application-Schematic-for-Website_1 TLF4277-2EP-Application-Schematic-for-Website_1

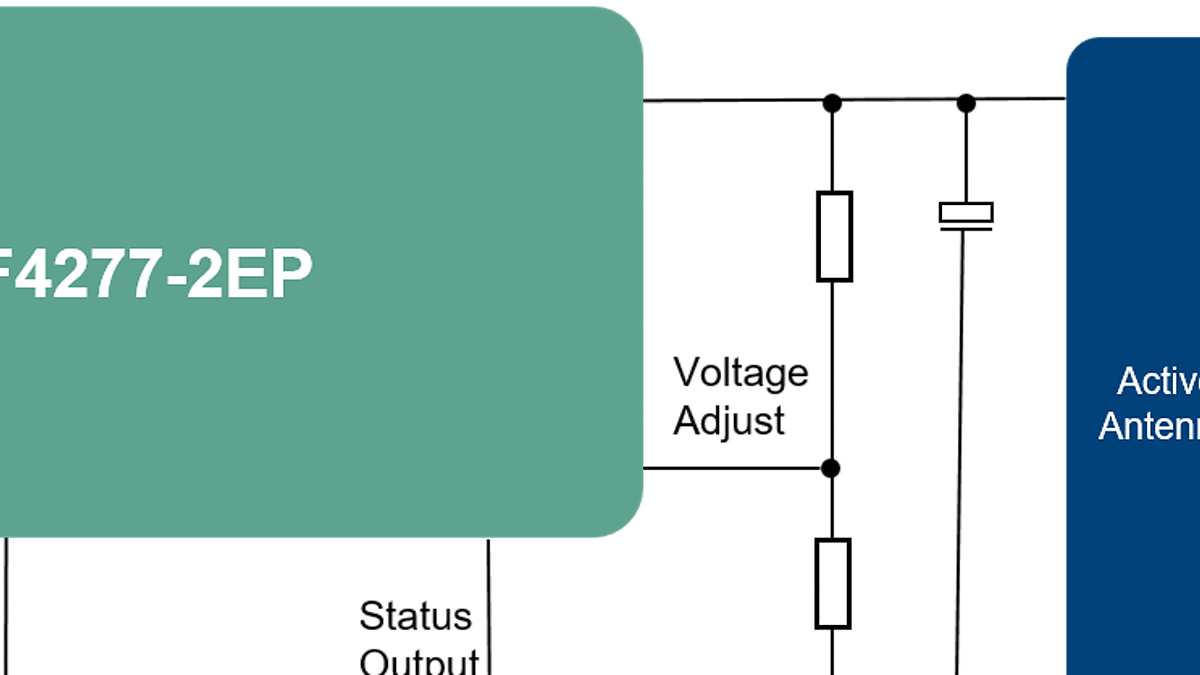

TLF4277-2EP-for-website_2 TLF4277-2EP-for-website_2 TLF4277-2EP-for-website_2
