TLF4277-2EL

The TLF4277-2EL is the ideal companion IC to supply active antennas for car infotainment applications.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4277-2EL
TLF4277-2EL
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    yes
  • Dropout Voltage
    200 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear Application Specific
  • Base Product
    TLF4x77
  • Hold
    no
  • Reset
    no
  • Regulator Type
    Application Specific -Antenna
  • Budgetary Price €/1k
    0.99
  • Output Voltage Type
    adj.
  • Output Current max
    300 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    150 µA
推奨
OPN
TLF42772ELXUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLF4277-2EL: Adjustable output voltage for active antennas (FM/AM, DAB, XM, SIRIUS). Input up to 40V, output range: 5V-12V. Integrated current monitor for diagnosis, protection. Fault conditions monitored, adjustable output current limit. Enable function reduces power consumption. PG-SSOP-14 EP package. Alternative: TLF4277-2LD in PG-TSON-10 package (3.3mm x 3.3mm) with enhanced thermal performance, AOI capability.

機能

  • Integrated current monitor
  • Adjustable current limitation
  • Adjustable output voltage
  • Overvoltage and overcurrent detection
  • Output current up to 300 mA
  • Very low current consumption
  • Wide input voltage range up to 40 V
  • Reverse polarity protection
  • Short circuit protected
  • Stable with ceramic o/p capacitor of 1μF
  • Overtemperature shutdown

利点

  • Robust protection features
  • Integrated current monitor

図

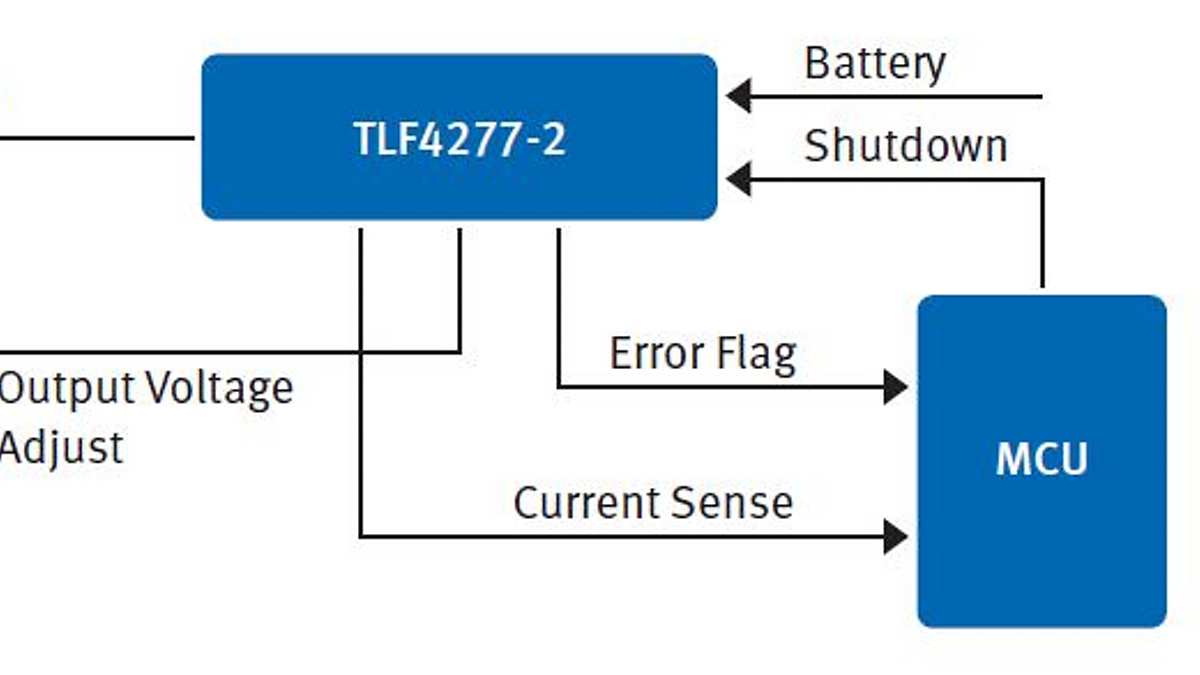

TLF4277-2-application-schematic
TLF4277-2-application-schematic
TLF4277-2-application-schematic TLF4277-2-application-schematic TLF4277-2-application-schematic

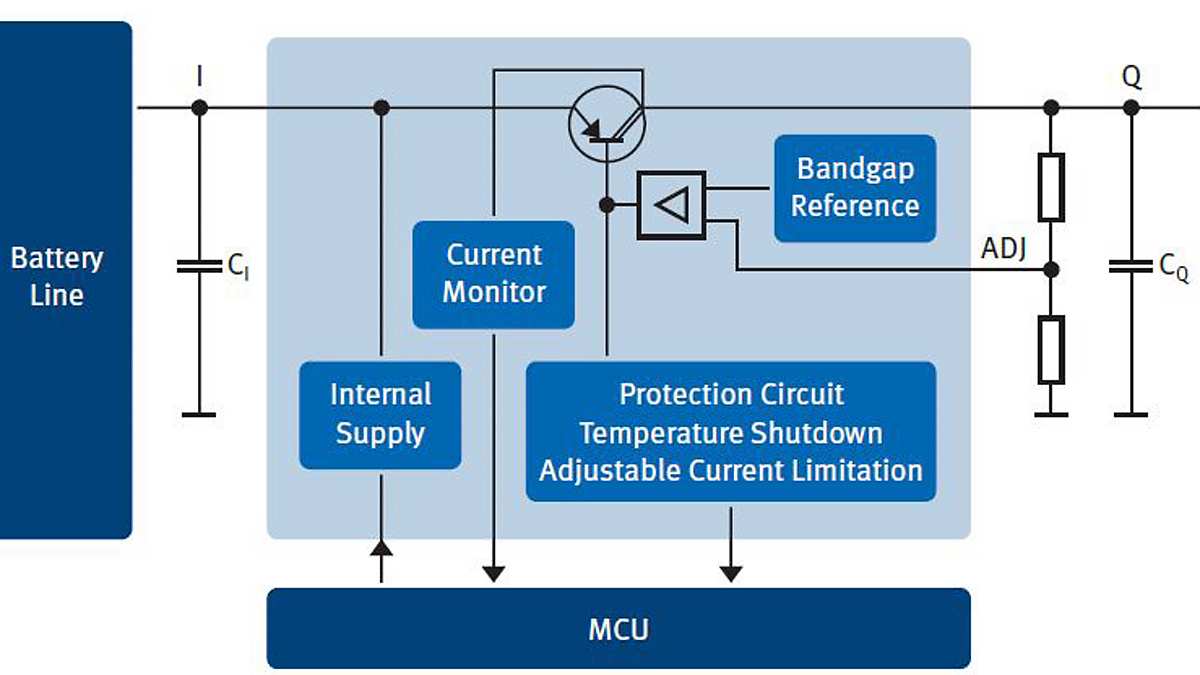

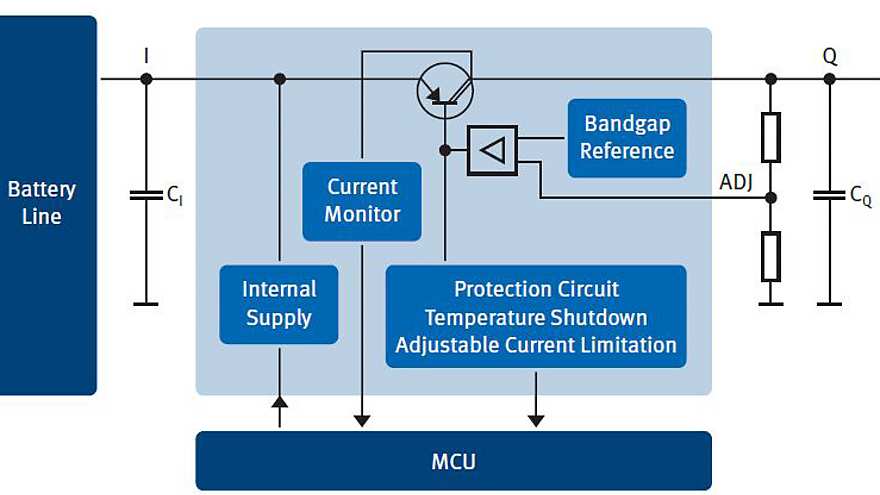

TLF4277-2-diagram TLF4277-2-diagram TLF4277-2-diagram
TLF4277-2-diagram TLF4277-2-diagram TLF4277-2-diagram
TLF4277-2-application-schematic TLF4277-2-application-schematic TLF4277-2-application-schematic
×
