TLF11251LD

The TLF11251 is an integrated half-bridge capable for 2.5A
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF11251LD
TLF11251LD
EA.
データシート

Product details

  • Compatible Microcontrollers
    AURIX TC2x, TC3x, TRAVEO T1G
  • Currently planned availability until at least
    2039
  • Iout max
    2500 mA
  • Iq
    200 µA
  • ISO 26262
    QM
  • VQ (マルチ)
    N/A
  • ウォッチドッグ
    no
  • パッケージ
    PG-TQFP-48
  • ベース製品
    TLF11251xx
  • リセット
    no
  • レギュレーター タイプ
    N/A
  • 備考
    2.5 A current capability, integrated gate drivers, integrated level-shifters, Grade 0, Integrated PMOS and NMOS complementary output bridge
  • 分類
    NA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.5 V to 7 V
  • 対象アプリケーション
    Safe Computing, Safe Control, PMIC Companion
  • 有効 (=禁止)
    no
  • 製品グループ
    PMIC
  • 許容範囲
    N/A
  • 認定
    Automotive
  • 過電圧保護
    no
推奨
OPN
TLF11251LDXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSON-10
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSON-10
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Integrated high-side/low-side MOSFET drivers & level shifting. Features: current sensing/limitation, over-temperature protection, & Power-On-Reset. TLF11251EP (PG-TSDSO-14) extended temp range, TLF11251LD (PG-TSON-10) for AOI. EVRC for 2nd gen TriCore™ AURIX™ microcontrollers. Connect to pre-regulator output for µC-LDO de-loading & efficiency. Compliant with EVRC concept.

機能

  • Integrated PMOS and NMOS complementary output bridge with 2.5 A current capability
  • Integrated gate drivers
  • Single control input with an integrated dead-time logic allows for optimized control and high efficiency
  • Output current sensing and limitation
  • Over-temperature protection
  • Low quiescent current
  • No external dead-time adjustment required
  • AEC Qualified
  • Grade 1 PG-TSON-10
  • Grade 0 PG-TSDSO-14

利点

  • Efficiency increase
  • Thermal optimization
  • Proven operation with high-end 2nd generation TriCore™ AURIX™ 32-bit microcontrollers (TC38x/TC39x)
  • Package line-up for all use cases

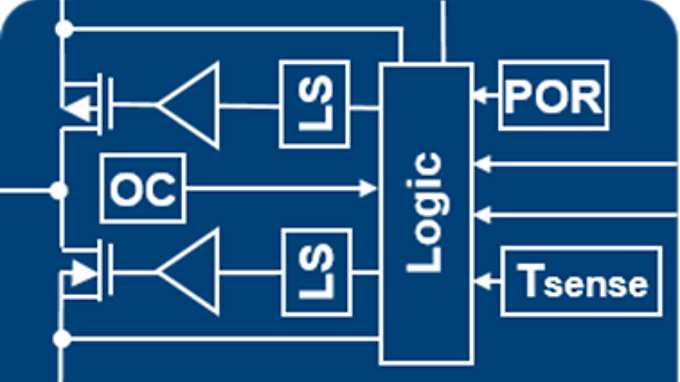

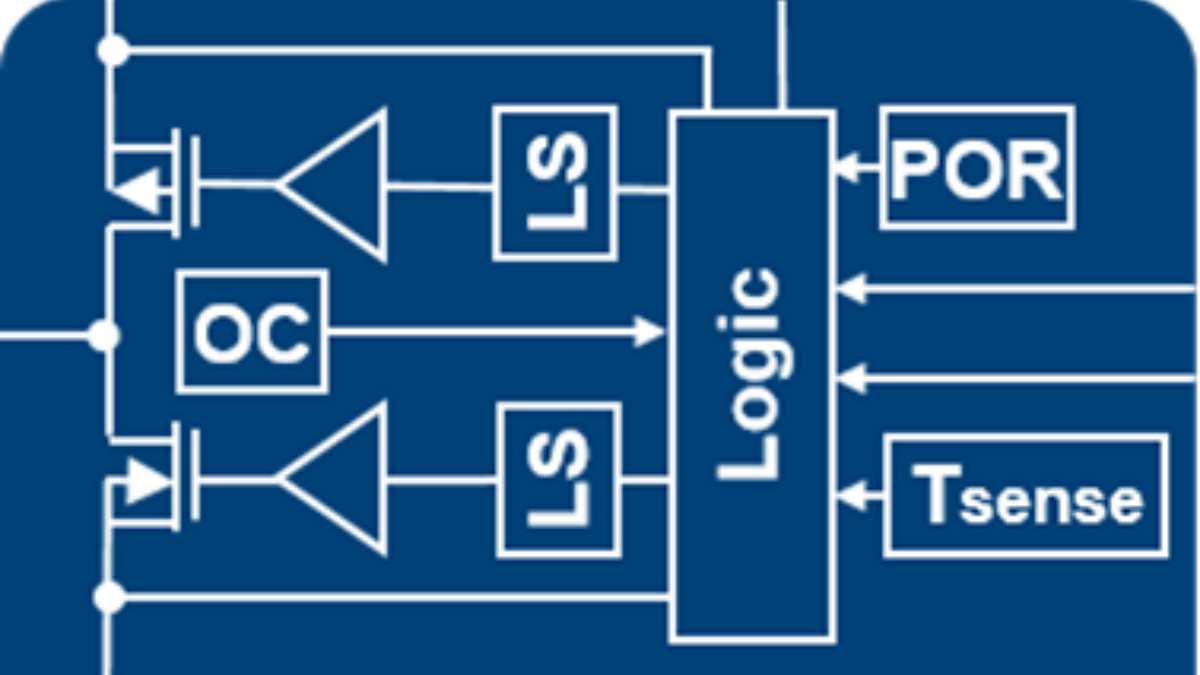

図

TLF11251LD
TLF11251LD
TLF11251LD TLF11251LD TLF11251LD
×
