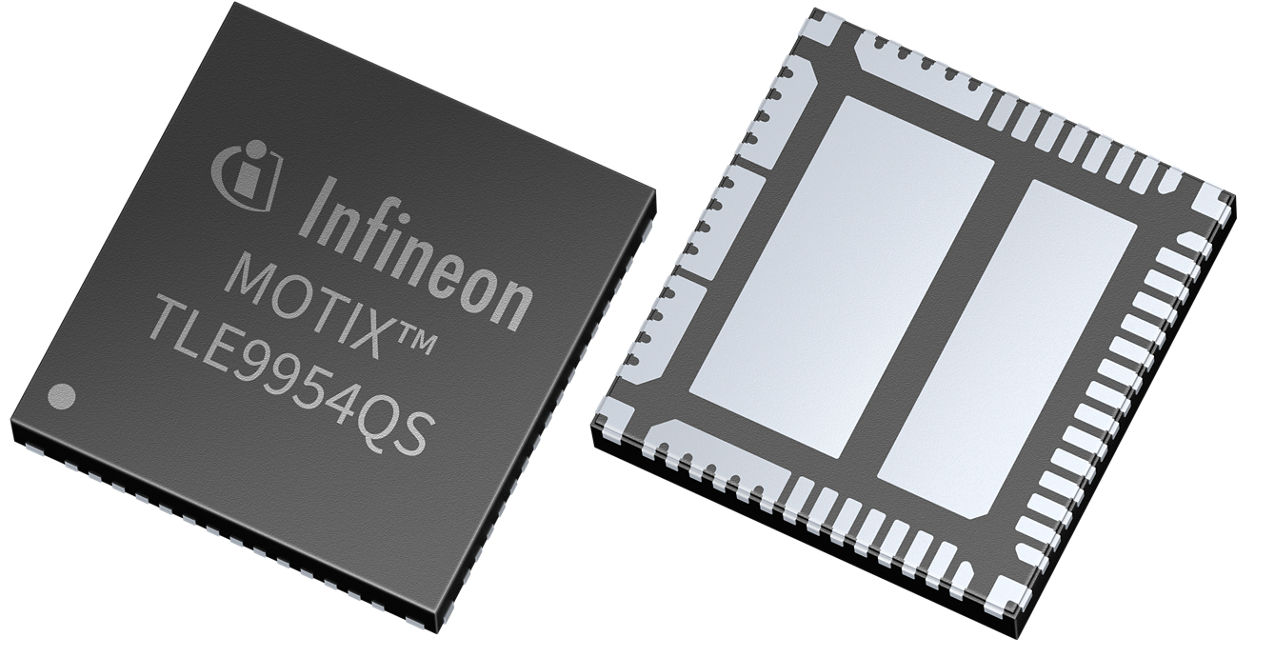

TLE9954QSW40-33

新規
TLE9954QSW40-33 is a fully integrated System-in-Package (SiP) with SoC and built-in MOSFETs

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9954QSW40-33
TLE9954QSW40-33

Product details

  • Currently planned availability until at least
    2038
  • MOSFETドライバ (Low Side)
    3
  • MOSFETドライバ (High Side)
    3
  • RAM
    6 kByte
  • Tj
    175 °C
  • インターフェース
    PWM + LIN
  • オペアンプ
    Yes
  • クロック周波数
    40 MHz
  • ソリッド フラッシュ
    72 kByte
  • ファミリー
    MOTIX™ 32-bit motor control SiP
  • 分類
    ISO 26262-compliant
  • 動作電圧
    5.5 V to 29 V
  • 命令セットのアーキテクチャ
    Arm® Cortex®-M23
  • 技術
    MOTIX™ MCU
  • 温度
    - 40°C - 175°C
  • 製品カテゴリ
    Microcontroller (MCU)
  • 高電圧モニター入力
    1
OPN
TLE9954QSW4033AUMA1
製品ステータス coming soon
インフィニオンパッケージ PG-LIQFN-58
パッケージ名 N/A
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ PG-LIQFN-58
パッケージ名 -
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

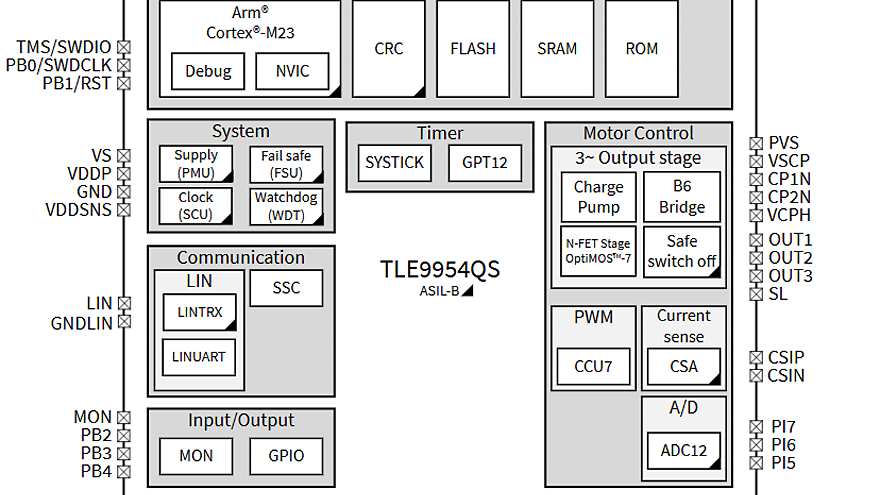

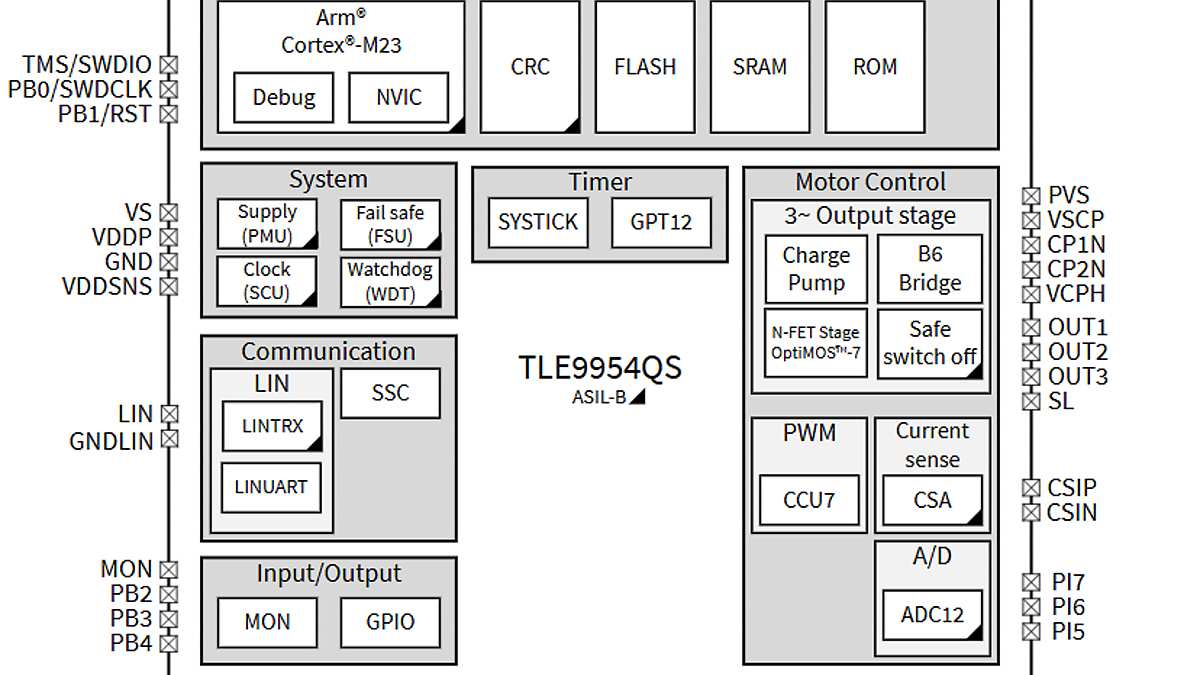

The TLE9954QSW40-33, System-in-Package, combines the TLE9954EQW40 with 6 OptiMOS™ 7 MOSFETs, delivering a compact, highly integrated solution for automotive BLDC pumps and seats. It offers 40% space savings, enhanced EMC performance, and enables very fast switching rate compared to discrete solutions—all without compromising EMC. Ideal for BLDC automotive applications up to 150W, it ensures efficiency and reliability in a custom-made QFN package.

機能

  • 32-bit Arm® Cortex®-M23 core, 40 MHz
  • Single power supply from 5.5 V to 29 V
  • On-chip clock generation
  • 72 KB Flash, 6 KB RAM, EEPROM emulation
  • LIN with protocol support (LINUART)
  • High voltage monitoring pin (MON)
  • Fast synchronous communication (SSC)
  • Three-phase bridge driver (BDRV)
  • Integrated B6 OptiMOS™-7 NFETs
  • Low-side shunt current sense amplifier
  • Fast 12-bit ADC up to 16 inputs
  • Temperature range: -40°C to 175°C
  • LIQFN-58-1 package

利点

  • 40% PCB space saving (vs. discrete)
  • Better motor control (fast switching)
  • Optimized EMC performance
  • Improved hardware features
  • Functional safety (ASIL-B)
  • Cybersecurity (TrustZone)
  • Premium design-in experience
  • FOC capability
