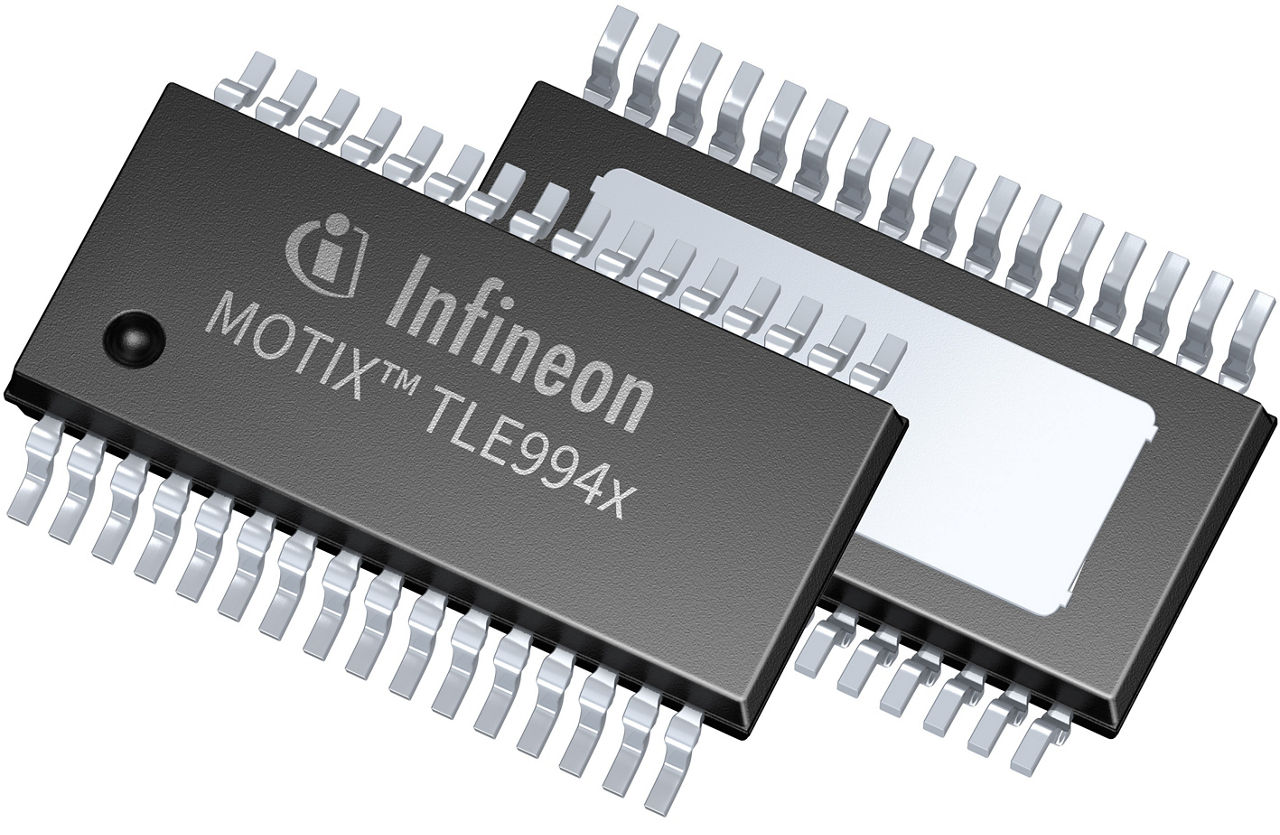

TLE9944EQW40

MOTIX™ TLE9944EQW40 BDCモータ制御アプリケーションにおけるASIL-B安全コンプライアンスの確保
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9944EQW40
TLE9944EQW40
データシート

Product details

  • Currently planned availability until at least
    2039, 2039
  • GPIO
    8
  • MOSFETドライバ (High Side)
    2
  • MOSFETドライバ (Low Side)
    2
  • PN MOS DRIVER
    No
  • RAM
    6 kByte
  • Tj
    175 °C
  • インターフェース
    PWM + LIN
  • オペアンプ
    Yes
  • クロック周波数 max
    40 MHz
  • ソリッド フラッシュ
    72 kByte
  • ハイサイドスイッチ
    0
  • ファミリー
    MOTIX™ 32-bit motor control SoC
  • ローサイド スイッチ
    0
  • 動作電圧
    5.5 V to 29 V
  • 周波数
    40 MHz
  • 命令セットのアーキテクチャ
    Arm® Cortex®-M23
  • 技術
    MOTIX™ MCU
  • 温度
    - 40°C - 175°C
  • 製品カテゴリ
    Microcontroller (MCU)
  • 高電圧モニター入力
    1
推奨
OPN
TLE9944EQW40XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
MOTIX™ TLE9944EQW40は、Arm® Cortex-M23®コア、フラッシュメモリ、アナログおよびミックスドシグナルペリフェラル、LINインターフェース、および駆動ステージを備えた統合シングルチップ2フェーズモータードライバーです。このデバイスはISO 26262規格に適合し、ASIL Bの安全レベルを達成しています。さらに、Arm® TrustZoneによるIP保護を強化します。包括的な機能セットを備えたMOTIX™ TLE9944EQW40は、BDCモータ制御アプリケーションに最適です。

機能

  • 32ビットArm® Cortex-M23®、40MHz
  • 単一電源:5.5V〜29V
  • オンチップクロック生成
    • データ整合性のための
  • CRCエンジン
  • 72KBフラッシュ、EEPROMエミュレーション、6KB RAM
  • LINプロトコルサポート(LINUART)
  • 高電圧監視ピン(MON)
  • 高速同期通信(SSC)
  • 2相ブリッジドライバ(BDRV)
  • ローサイド・シャント電流検出アンプ
  • 温度範囲:-40°C〜175°C
  • コンパクトなTSDSO-32フットプリント

利点

  • 改良されたハードウェア機能
  • 機能安全(ASIL-B)
  • サイバーセキュリティ(TrustZone)
  • プレミアムデザインインexperience
  • 競争力のある価格範囲
