TLE9564QX

MOTIX™ TLE9564QXは、ゲートドライバ、電源、通信インターフェースを統合したBLDCモータ用のAEC Q100認定システムICです。
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9564QX
TLE9564QX
データシート

Product details

  • Currently planned availability until at least
    2039
  • ウェイクアップ入力
    Wake Pins, LIN
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • トランシーバ
    1 x LIN2.2 / J2602
  • ドライビング キャパシティ
    90nC at 20kHz
  • ファミリー
    MOTIX™ motor system ICs (SBC)
  • 出力ドライバ
    3 x High-Side Switch 150 mA, 1 x Dual-stage Charge Pump
  • 分類
    ISO26262-ready
  • 動作電圧
    5.5 V to 28 V
  • 技術
    MOTIX™ SBC
  • 温度
    - 40°C - 150°C
  • 認定
    Automotive
  • 電圧レギュレータ出力 ((VCC1))
    5V / 250 mA
  • 電流検出アンプ
    1xCSA
  • 電源電圧
    5.5 V to 28 V
推奨
OPN
TLE9564QXXUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
MOTIX™ TLE9564QXモーターシステムIC(SBC)は、5V低ドロップアウト電圧レギュレータ、LINトランシーバーLIN2.2/SAEを統合していますJ2602は、プログラム可能なTXDタイムアウト機能とLINフラッシュモード、BLDCモータ制御用の3つのハーフブリッジ、1つの電流検出アンプ、および1つの32ビットシリアルペリフェラルインターフェース(SPI)を備えています。このデバイスは、診断および監視機能を提供し、ISO 26262に対応しています。

機能

  • 低ドロップ電圧レギュレータ 5V
  • リバースバッテリー保護
  • LINトランシーバLIN2.2 / SAEJ2602
  • 適応型MOSFETゲート制御
  • 1つの電流検出アンプ
  • 設定可能なウェイクアップソース
  • 6 PWM入力、最大25kHz
  • 3つのハイサイド出力7 Ω typ
  • 32ビットシリアルペリフェラルインターフェース
  • <巡回冗長検査(CRC)
    • >
  • 設定可能なタイムアウト
  • 窓番犬

利点

  • 多様な保護機能
  • 包括的な監視機能
  • 電磁放射の改善
  • PWMモードでのスイッチング損失を低減
  • 高効率の定型ゲート電荷
  • 安全性に関するドキュメント - ISO 26262対応

図

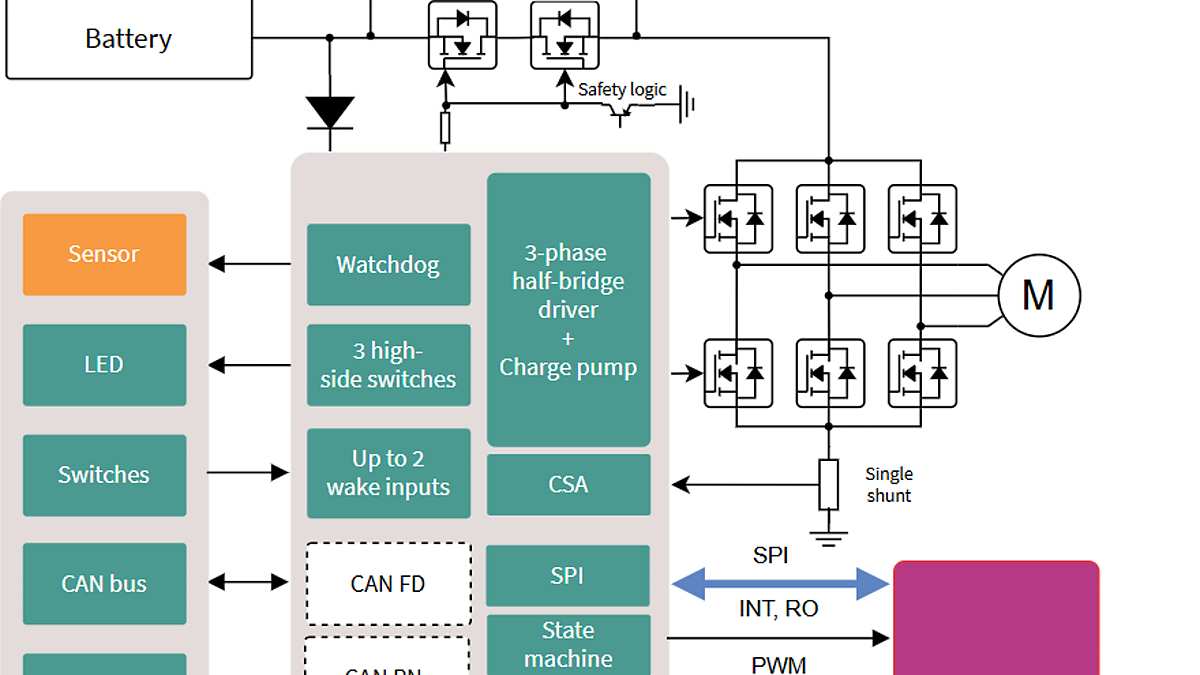

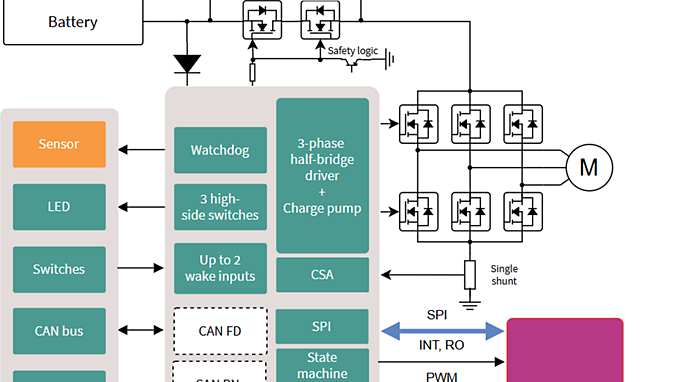

motor-system-bldc
motor-system-bldc
motor-system-bldc motor-system-bldc motor-system-bldc
×
