TLE94104EP

MOTIX™ TLE9410EPは、特に自動車のモーションコントロールアプリケーション向けに設計された保護された4つ折りハーフブリッジドライバです
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94104EP
TLE94104EP
EA.
データシート

Product details

  • Currently planned availability until at least
    2037
  • ID(lim)(multiple)
    4 x 0.9A
  • Iq
    0.2 µA
  • RDS (on) (multiple)
    850 mOhm
  • RDSON_H(typ)
    850 mΩ
  • RDSON_L(typ)
    850 mΩ
  • Inhibit
    Yes
  • Protect
    SC, OT, UV, OV, OL
  • Operating Voltage
    5.5 V to 20 V
  • Mounting
    SMT
  • Technology
    MOTIX™ Bridge
  • Temperature
    - 40°C - 150°C
  • Diagnostics
    OC, TW, TSD, PSF, OL, SPI_ERR, NPOR
  • Over current detection min
    0.9 A
  • Supply Voltage absolute max ratings
    40 V
推奨
OPN
TLE94104EPXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

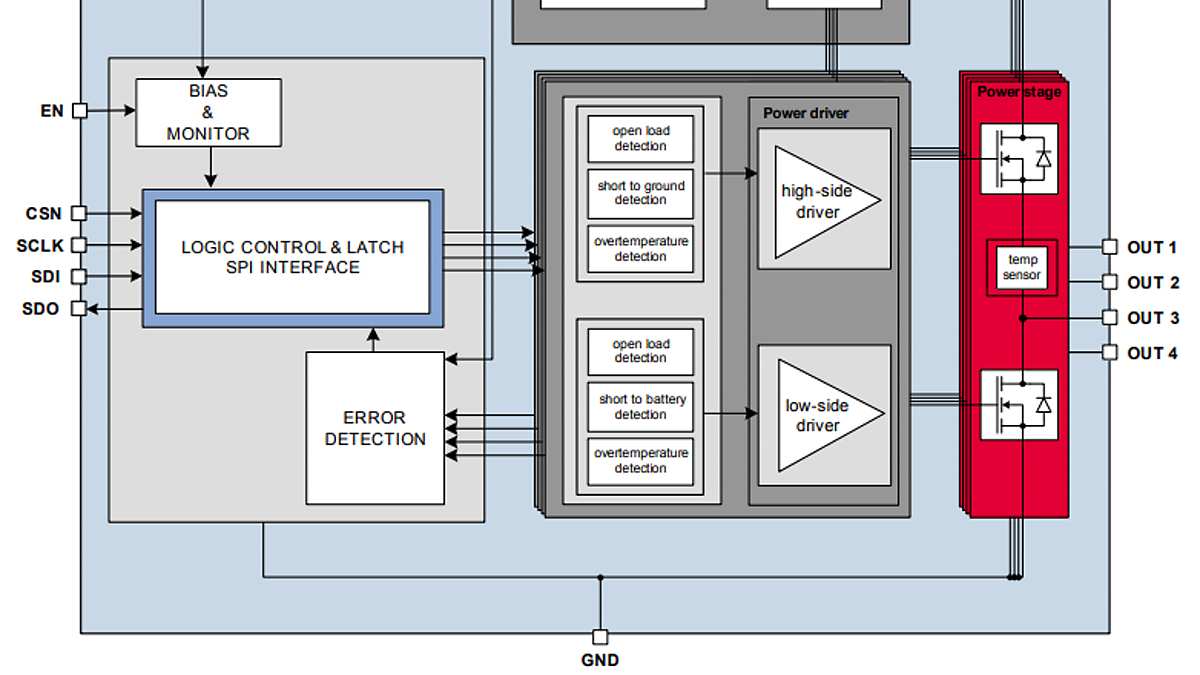

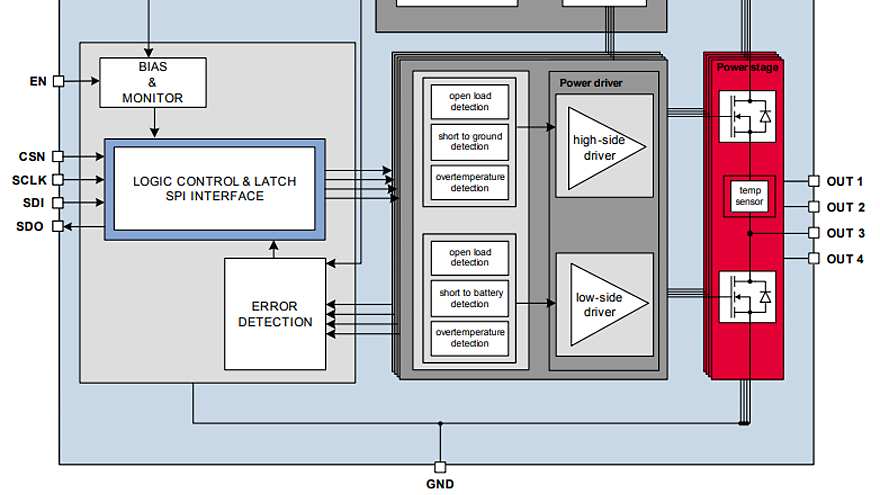

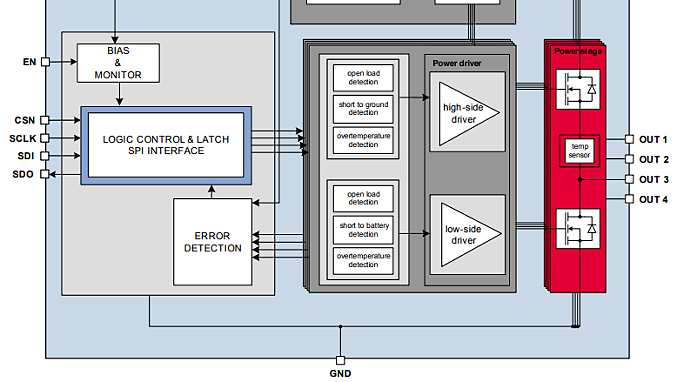

当社のファミリは、3〜12出力とダイレクト/SPIインターフェースを備えたハーフブリッジドライバを提供しています。DCモータ負荷のシーケンシャルおよびパラレル動作用に設計されており、16ビットSPIインターフェースを介してフォワード/リバース/ブレーキ/ハイインピーダンスモードをサポートします。診断機能と低静止電流により、車載アプリケーションに最適です。コンパクトなPG-TSDSO-14パッケージは、熱効率とコスト削減を保証します。

機能

  • 4つのハーフブリッジ電力出力
  • スリープモードでの非常に低い消費電力
  • 3.3V/5Vヒステリシス
  • 過負荷
  • すべての出力を個別に診断可能な出力
  • グローバルエラーフラグによるオン状態
  • 高速診断でのオープン負荷診断
  • 過熱事前警告および保護付き
  • 過電圧および低電圧ロックアウト
  • クロスカレント保護

利点

  • 外付けMOSFET不要
  • スリープモードでの低消費電力
  • システムコストを削減し、PCBフットプリントを小さく
  • 最大11個のモーター
  • 事前診断機能
  • OUT 1 & 2はHS負荷
  • グローバルエラーフラグによる高速診断
